在傳統的輸電線路工頻參數測試中，采用三相自耦變和大容量隔離變壓器提供測試電源，通過電力計量用的CT和PT作電信號變換，最后用指針式的高精度電壓表、電流表、功率表測量各個電參數，最后計算得到輸電線路工頻參數測試結果。使整套試驗設備體積大，重量大，需要吊車配合工作，十分不利于現場測量，而且由于測試電源為工頻電源，極易與耦合的工頻干擾信號混頻，帶來很大的測量誤差，需要大幅度提高信噪比，這對電源的容量和體積又進一步提高。

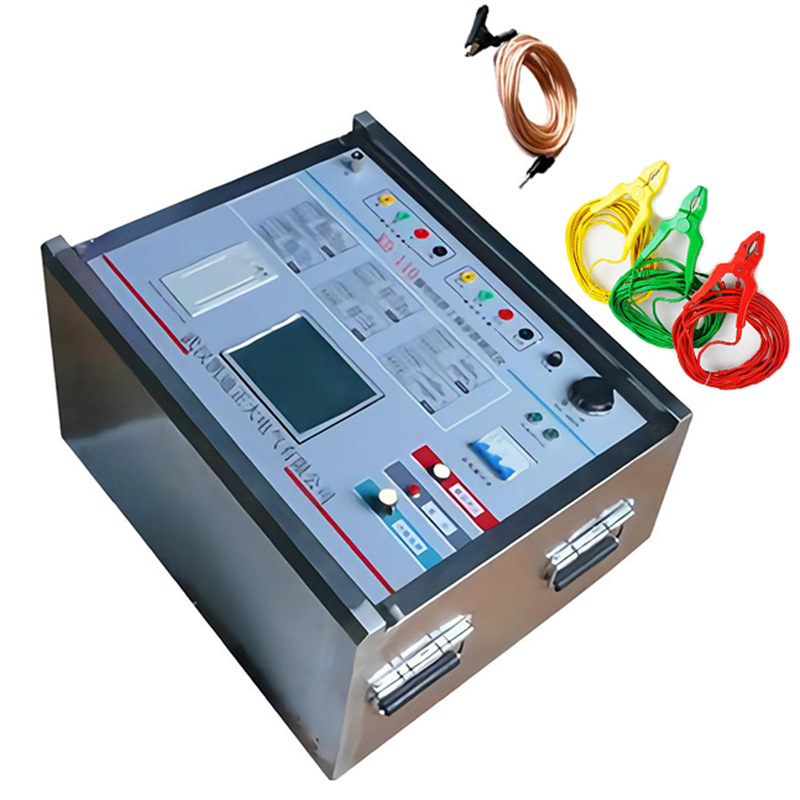

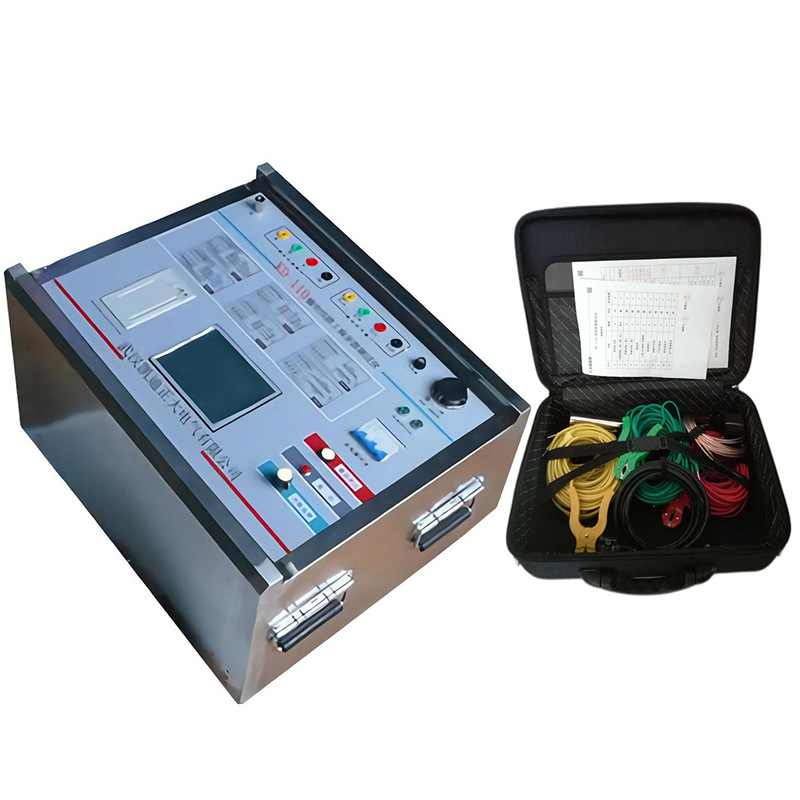

　　KD-110輸電線路工頻參數測試儀能夠準確測量各種高壓輸電線線路(架空、電纜、架空電纜混合、同桿多回架設的工頻參數(正序電容、正序阻抗、零序電容、零序阻抗、互感和耦合電容等)，滿足《110千伏及以上送變電基本建設工程啟動驗收規程》、DL/T559-94《220-500kV電網繼電保護裝置運行整定規程》、《GB50150-2006》的規定要求。

　　儀器采用一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。

　　1、快速準確的完成線路的正序電容、零序電容、正序阻抗、零序阻抗等參數測量，同時還可以測量線路間的互感電抗和耦合電容測量;

　　2、抗干擾能力強，能在異頻信號與工頻信號比為1:10的條件下準確測量;

　　3、外部接線簡單，僅需一次接入被測線路的引線線就可以完成全部的線路參數測量;徹底解決現有測試手段存在的測試接線倒換繁瑣、干擾、穩定度、精度等方面的問題。

　　4、儀器以高速單片機為內核，實現測試電源、儀表、計算模型一體化，將一卡車的設備濃縮為一臺儀器。

　　5、儀器采用320*240大屏幕點陣液晶顯示，美國進口旋轉鼠標操作，嵌入式漢字微型打印機打印結果，操作十分簡便;

　　6、儀器測試過程快捷，儀器自動完成測試方式控制、升降壓控制和數據測量計算，并打印測量結果，一個序參數的測量為一分鐘完成，試驗時間縮短，工作量大大減少，20分鐘內可完成傳統方法兩個小時的工作量;

　　7、測量精度高，儀器本身提供三組接近工頻的異頻電源(42.5Hz/57.5Hz 45Hz/55Hz 47.5Hz/52.5Hz)可供選擇，輕松分離工頻及雜波干擾，有效地實現小信號的高精度測量;

　　1、儀器供電電源：三相，AC380V±10%，10A，50Hz

　　2、異頻電源特性：最大輸出電壓：三相，AC200V(有效值)

　　3、輸出最大電流：10A

　　4、輸出信號頻率：45/55Hz;47.5H/52.5Hz;干擾電流:<40A

　　5、電容測量范圍：0.1-50μF精度：0.01μF

　　6、阻抗測量范圍：0.5-400Ω精度：0.01Ω

　　7、阻抗角測量范圍：0°-360°精度：0.01°

　　8、外形尺寸：535mm*435mm*360mm(不含移動輪子);

　　9、重量：61KG

　　10、抗干擾參數：

　　干擾電壓：接入儀器測試電源后的縱向感應電壓<350V;

　　干擾電流：線路首末兩端短接接地時<40A;

　　能在儀器輸出信號與干擾信號比為1:10的條件下穩定準確完成測試。

　　11、儀器使用環境：

　　環境溫度：-15℃—+40℃

　　相對濕度：<90%
