KDXZ-950變頻串聯諧振試驗裝置采用多級疊加的方式，多臺電抗器可并聯、串聯使用，分壓器既用來測量試驗電壓，也可以作為小電容量試品的補償電容，使得諧振頻率可以在30～300Hz范圍內完成多種電力設備的交流耐壓試驗。變頻串聯諧振基本原理是采用可調節(30--300Hz)串聯諧振試驗設備與被試品電容諧振產生交流試驗電壓。

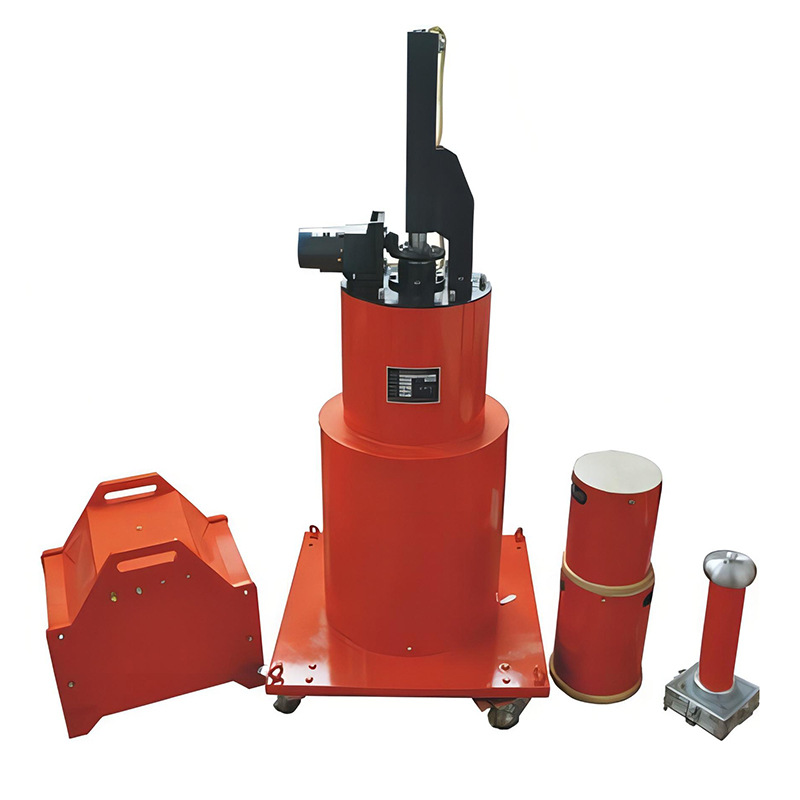

　　變頻串聯諧振由變頻電源、激勵變壓器(也可稱為勵磁變壓器)、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式;分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號;調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

　　1、所需電源容量大大減小，試驗所需的電源功率只有試驗容量的1/Q。

　　2、體積小，重量輕，一般為普通試驗裝置的1/3-1/5;

　　3、諧振電源調頻及功率元件使用日本進口的優質元器件，設計的是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。

　　4、變頻電源保護功能強，穩定性好;具備具備自動(自動調諧、自動升壓)、手動(手動調諧、手動升壓)以及半自動(自動調諧、手動升壓及手動調諧、自動升壓)的多種工作模式，可實時切換使用;，操作方便;采用220V或380V單相電源，方便現場取電。

　　5、配置靈活，擴展功能強。諧振電抗器采用多只方式，積木式組合，可串可并，滿足多種試品的試驗要求，更方便現場使用。

　　6、大屏幕觸摸LED液晶彩屏和外接鼠標直接完成各種參數的設置，試驗結果可保存、打印、上傳、回查等。

　　1、激勵變壓器15kVA/4/8/16kV/0.4kV 1臺

　　額定容量：15kVA;

　　輸入電壓：0～400V，單相;

　　輸出電壓：4/8/16kV

　　結 構：干式;

　　重 量：約58kg;

　　2、變頻電源15kW/220/380V 1臺

　　額定輸出容量：15kW

　　工作電源： 220/380±10%V(單/三相)，工頻

　　輸出電壓：0～400V，單相，

　　額定輸入電流：37.5A

　　額定輸出電流：37.5A

　　電壓分辨率： 0.01kV

　　電壓測量精度：1.5%

　　頻率調節范圍：30～300Hz

　　頻率調節分辨率：≤0.1Hz

　　頻率穩定度： 0.1%

　　運 行 時 間：額定容量下連續60min

　　額定容量下連續運行60min元器件最高溫度≤65K;

　　噪 聲 水 平：≤50dB

　　1)變頻電源的放置為縱向和橫向，特別適合現場操作及觀察;

　　2)內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性;

　　3)參數顯示：觸摸或外接鼠標大屏幕液晶界面顯示系統可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等, 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性;

　　4)參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗模式、電容電感頻率互換計算、參數設置提示以及幫助等參數進行設置或選擇;

　　5)試驗模式：觸摸屏和外接鼠標操作，有自動、半自動、手動三種運行狀態。具備升壓、調諧(含手動、自動)、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等;

　　6)保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能;

　　7) 數據存儲功能：試驗結果保存(手動保存)、打印、上傳、回查等

　　① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態。可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄;

　　② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上，同時具有USB接口，可將數據輸出打印或利用設備所攜帶打印機打印;(打印機屬客戶自選，若客戶有此需求，須在合同中予以特別寫明)

　　8)自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0%;

　　9)調頻范圍及頻率分辨率均可設定：調頻范圍可設為30～300Hz、45～100Hz、200-300Hz、按需設置，可加快調諧過程;頻率分辨率根據需要，可預設為0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在調諧效率與調諧精準度之間取得優化平衡;

　　10)頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在試驗過程中不發生漂移;

　　P)重 量：約18kg;

　　3、高壓電抗器45kVA/45kV 6節

　　額定容量：45kVA; 額定電壓：45kV;

　　額定電流：1A; 電 感 量：90H/單節;

　　品質因素：Q≥30 (f=45Hz) 結 構：干式;

　　連續工作時間：60min重 量：約45kg;

　　4、電容分壓器270kV/500pF 1套

　　額定電壓：270kV; 高壓電容量：500pF

　　介質損耗：tgσ≤0.5%; 分 壓 比：3000：1

　　測量精度：有效值1.5級; 重 量：約26kg;
