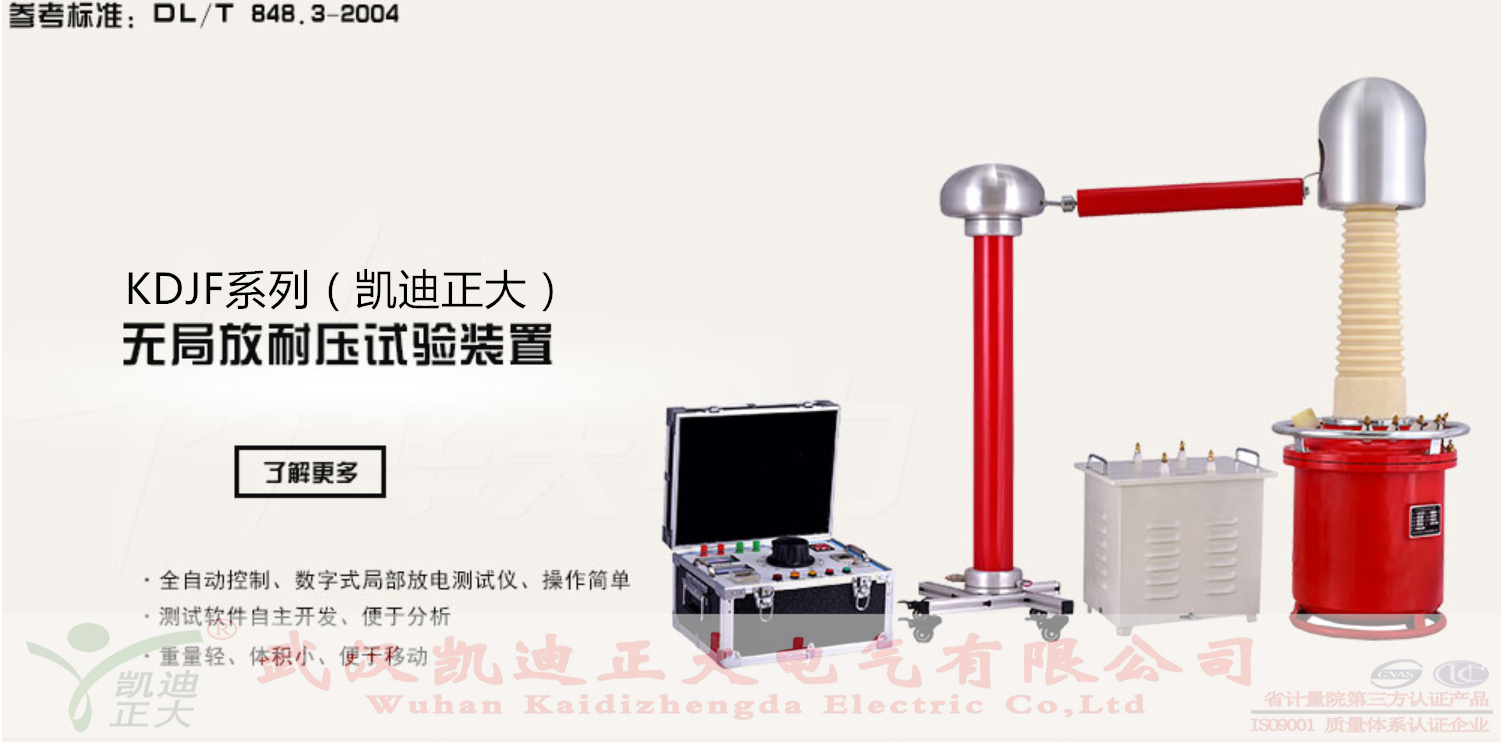

自動無局放耐壓試驗裝置，參考標準：DL/T 848.3-2004。適用于供配電系統，電力變壓器制造廠、工礦企業、科研部門等，對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗，是高壓試驗中不可避免的重要設備。廣泛適用于變壓器、互感器、高壓開關、氧化鋅避雷器、電力電纜等各種高電壓電工產品的局部放電的測量，產品的型式試驗，絕緣的運行監督等。本儀器檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元(檢測阻抗)配備齊全，頻帶組合多(九種)。儀器經適當定標后能直讀放電脈沖的放電量。指針式表頭和數字式表頭同時顯示，指針式表頭能按需要方便地選擇對數刻度或線性刻度指示。

　　產品別稱：無局放、無局放源、無局放試驗裝置、無局放耐壓試驗裝置

　　適用于對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗：

　　1、中文界面，操作簡單明了，可順應多種使用場所

　　2、輕觸式按鍵操作，一切功能均可經過按鍵設定，進步了設備的安全性、牢靠性

　　3、采用硬、軟件抗干擾技術相結合，功能波動，抗干擾性強

　　4、暫停功用，自動控制時，此功用可做到在完成升壓或降壓中暫停，暫停功能可由實驗人員靈敏掌握，方便察看試品。

　　5、自動計時功能。自動控制時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，顯示實驗結果，設備自動回到零位

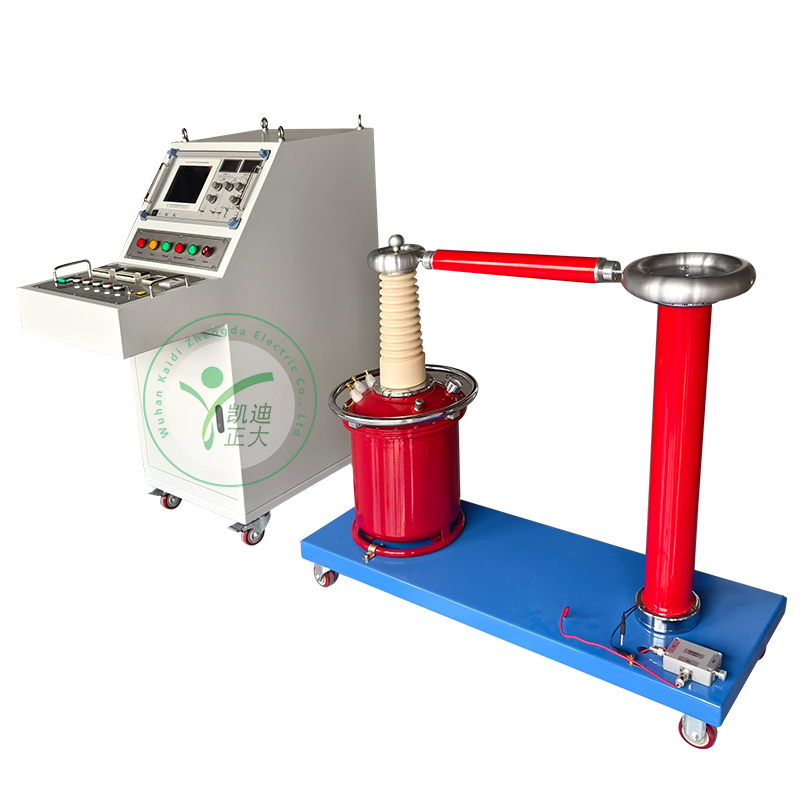

無局放調壓器控制箱


　　武漢凱迪正大電氣有限公司位于九省通衢的江城之都的武漢市，始建于2003年1月，公司生產經營范圍：電力儀器儀表。主要產品有繼電保護測試系列、大電流發生器、高壓試驗儀器、互感器測試儀器、變壓器測試儀器、接地電阻測試儀器、高壓開關測試儀器、避雷器測試儀器、三倍頻發生器、直流高壓發生器、模擬開關、SF6檢漏儀、微水測量儀、高壓數字兆歐表、水冷式發電機絕緣電阻測試儀等。

　　武漢凱迪正大電氣有限公司以“誠信、質量、科技”作為企業文化，面向電力行業的廣大用戶，不斷開拓進取;先后于湖北大學電力系、華北電力大學、青島大學、武漢電力工程學建立技術合作。公司已擁有電力部電力設備及儀表質量檢測中心檢驗鑒定、ISO9002質量體系認證及產品質量認證、質量服務AAA級企業、計量器具制造定點企業。產品主要在全國二十多個省市成功運行，贏得廣泛贊譽。

　　試驗裝置技術參數

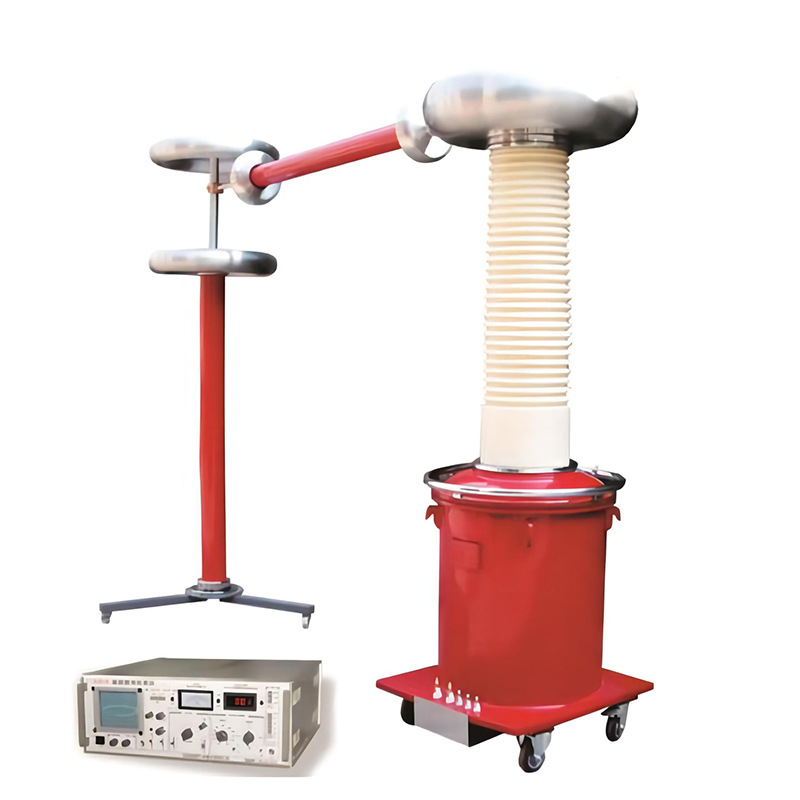

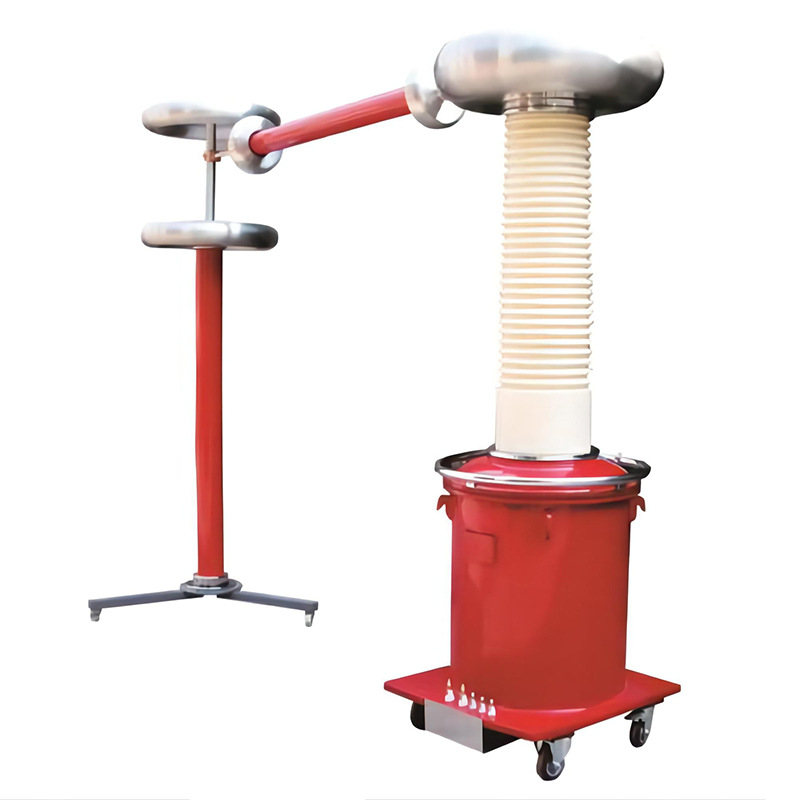

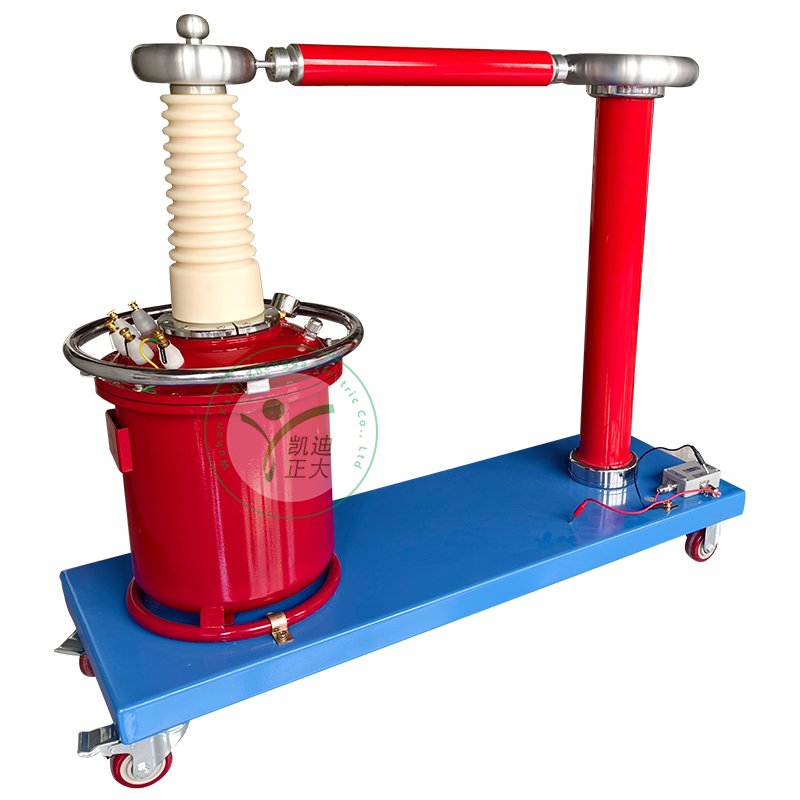

　　1.KDYDQ-JF10/100試驗變壓器：

　　無局放試驗變壓器。采用特殊結構及精密工藝使得其局放量能控制在較小的范圍內。外形工藝精度高。適用于現場和試驗室。方便適用。

　　規格：10kVA/100kV/200V

　　額定容量：10kVA輸入電壓：0～200V

　　輸出電壓：0～100kV電壓精度：

　　輸出電流：100mA絕緣介質：SF6

　　電源失真度：<3%額定電壓下系統局放量≤5PC

　　外形尺寸：約340*440*900(mm)

　　重量：約75kg

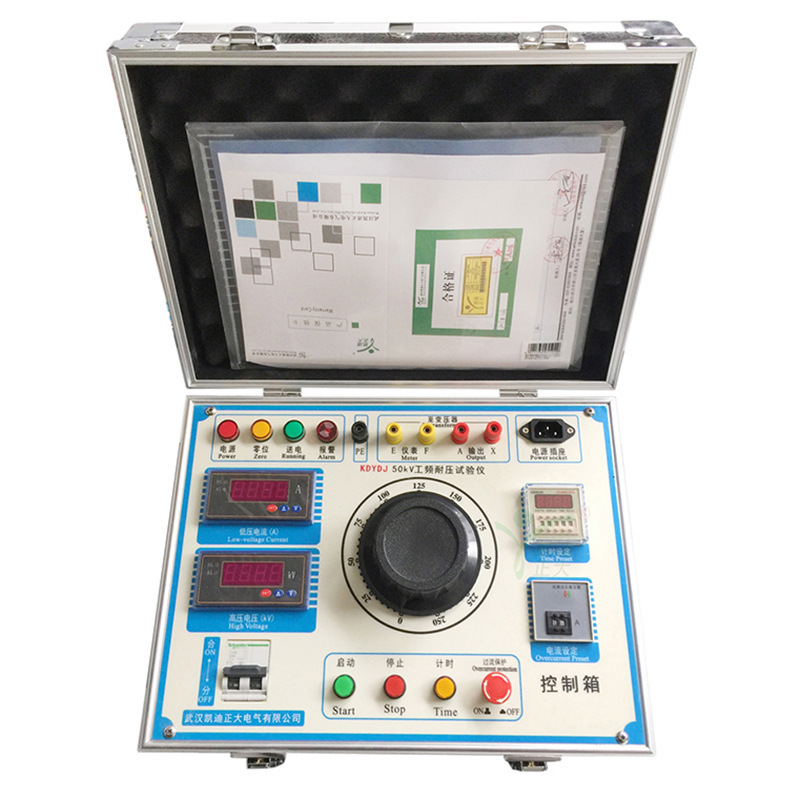

　　2、KDYDQ-JF10調壓器控制臺：

　　規格型號：10kVA/220V

　　1、本控制臺為專用高壓試驗調壓操作臺，配有零位啟動，

　　停止按鈕;電壓，電流表指示，時間繼電器控制時間并報警。

　　2、操作電壓連續可調，波形無失真和畸變。

　　3、具有零位功能、過流、擊穿保護功能。

　　4、報警有聲響及燈光提示

　　5、試驗結束，降壓回零，手動降壓，。

　　額定容量：10kVA

　　輸入電壓：220V±10%輸出電流：50A

　　輸出電壓：0～200V

　　外形尺寸：約730*540*660(mm)

　　重量：約32Kg

　　3、耦合電容器(自帶分壓功能)

　　規格型號：100kV/600pF

　　電壓等級：100kV

　　電壓比：1000:1

　　精度：1.5級

　　保護電阻電阻值：20KΩ

　　額定電壓下系統局放量：≤5PC

　　外形尺寸：約260*260*730(mm)

　　重量：約10Kg
