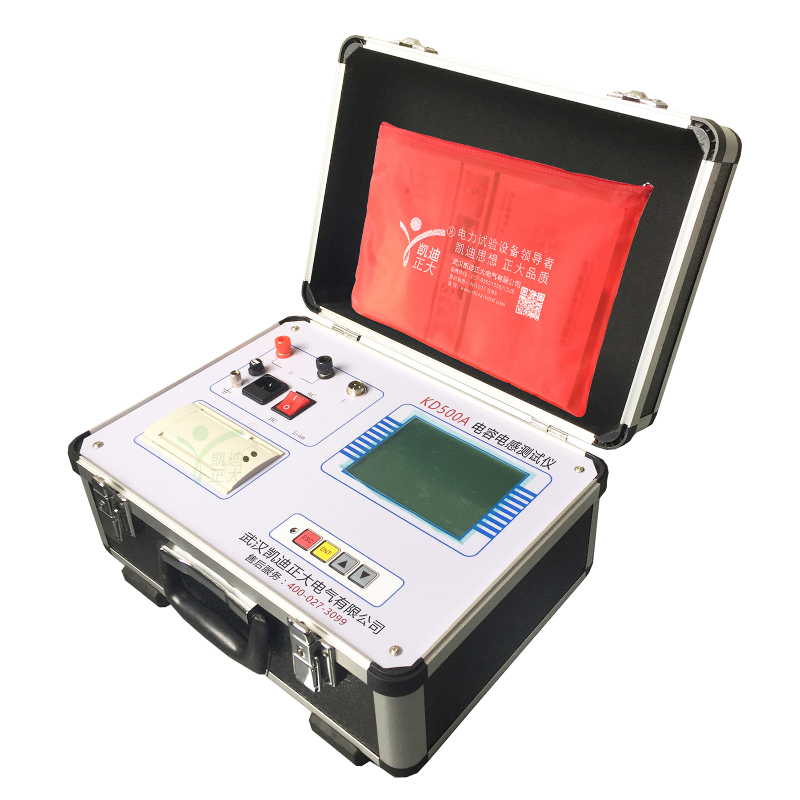

KD-500A智能電容電感測試儀是滿足電力系統無功平衡的重要設備。近年來無功問題得到了電業部門的普遍重視，無功補償成套裝置已大量投入配電網運行。電能供給要求系統有功與無功實時平衡。因此，無功-補償裝置應滿足自動跟蹤、實時補償的要求，這就不可避免地要頻繁投、切無功補償電容器組。電容器組的投、切操作，就會產生過電流與過電壓沖擊，引起電容器損壞。為保證設備的可靠性，早期發現電容器缺陷，避免故障擴大，需要定期進行檢測。而在現場電容器都是成組并聯的，傳統方法是將電容匯流排拆除，然后用老式電容表進行測量，由于電容器組是由幾十至上百個小電容器組成，要拆線測量電容量的工作量很大，而且經常拆線會使得螺絲滑牙或沒有上緊而留下安全隱患，也容易造成電容的二次損壞。因此，非常期望有一種測試儀器不用拆線就能測量各個小電容器的電容量，減輕檢修人員的負擔，提高檢修工作的效率，提高配電網運行的安全性。

　　KD-500A智能電容電感測試儀要是對無功補償裝置的高壓并聯電容組，以及電抗器的測量，其測量依據，符合SJ-255-10300電容測量儀國家標準。針對變電站現場高壓并聯電容器組測量時存在的問題而專門研制。

　　本儀器采用了高新的測量原理與四端測量技術，可以精確測量、測試重復性能好;

　　大屏幕液晶顯示屏(320X240點陣)，漢字菜單提示操作;

　　液晶屏幕自帶觸屏按鍵，使操作直觀、簡單;

　　電流自動分段補償，使量程電流線性化，提高了儀器測量精度;

　　環境溫度監測，便于電容器在不同溫度下對容值的影響;

　　新一代USB通信功能簡化與PC機連接，方便于測量數據傳輸和管理;

　　采用微電腦控制，中文操作界面，測量過程自動完成，量程自動切換，結果直讀，并可打印輸出;

　　電流自動分段補償，使量程電流線性化，提高了儀器測量精度;

　　鉗形電流測試夾，加上新軟、硬件設計，測試夾正、反向均能保證儀器測量精度，且重復性好;

　　環境溫度監測，便于電容器在不同溫度下對容值的影響;

　　工作電源具有過壓、過流保護功能，誤接380V電源不會損壞儀器;

　　抗干擾能力強，測量穩定,能在各種復雜現場進行測量。

　　1.測量范圍、分辨率及誤差值

　　2.電容測量檔位：0.020μF-0.200μF 誤差值：±0.5%

　　0.200μF-2.000μF誤差值：±0.5%

　　2.000μF-20.00μF誤差值：±0.5%

　　20.00μF-200.0μF 誤差值：±0.5%

　　200.0μF-2000.μF 誤差值：±0.5%

　　3.電感器無功功率：0-20.00Mvar誤差值：±1%

　　4.電感器有功功率：0-20.00kW誤差值：±1%

　　5.電感器損耗因數：0-20.00%誤差值：±1%

　　6.電感器電阻分量：0-10.00MΩ誤差值：±1%

　　7.電感測檔位：0.10mH-0.200H 誤差值：±0.5%

　　2.000H-20.00H 誤差值：±0.5%

　　20.00H-200.0H 誤差值：±0.5%

　　200.0H-2000.H 誤差值：±0.5%

　　鉗形傳感器電流測量檔位(AC):0.000mA-50.00A

　　鉗形傳感器測量誤差值:± 0.2%

　　工作電源：220V±10%工頻

　　額定頻率：50Hz

　　額定輸出：22V/25A/500VA

　　儀器體積：420×170×340mm
