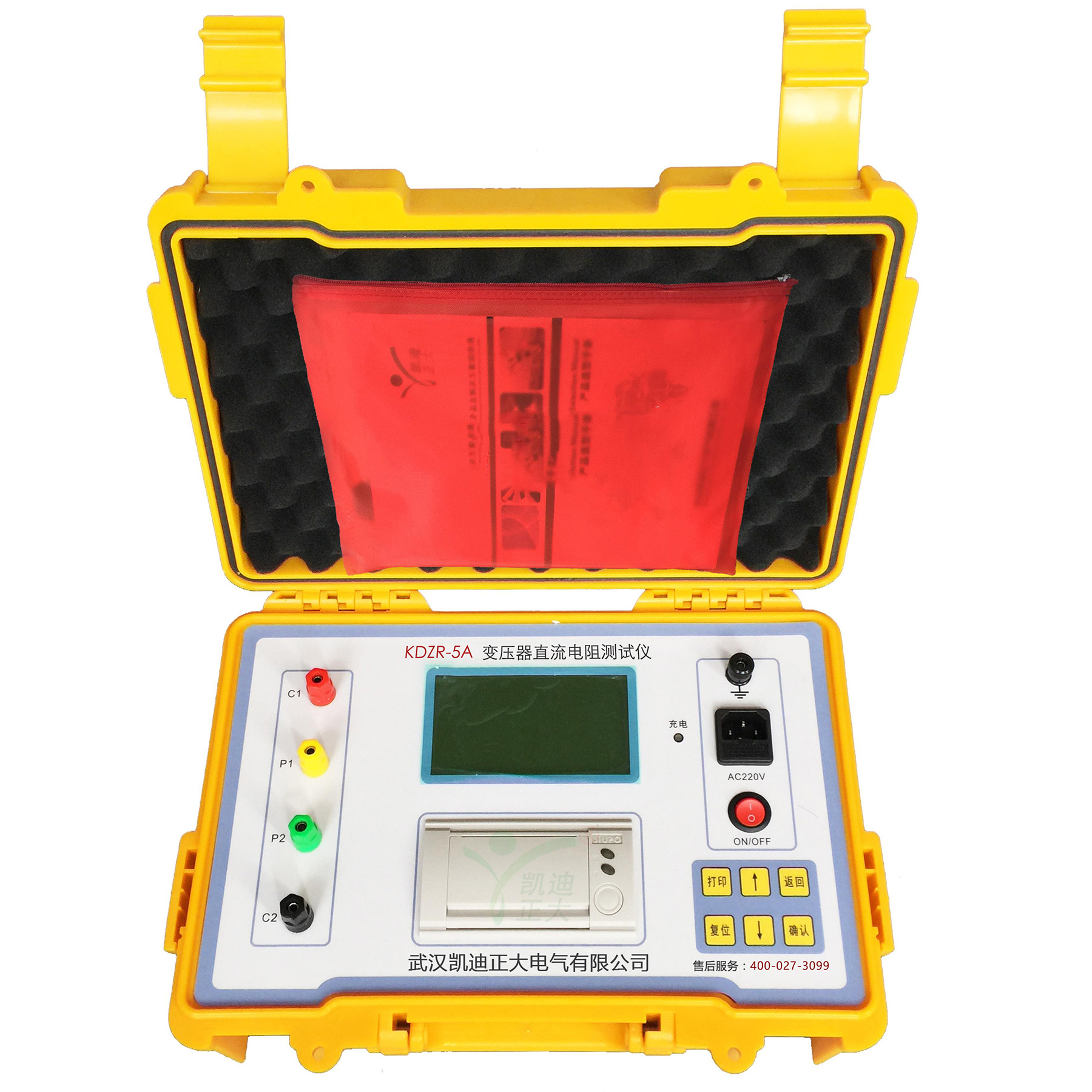

KDZR-5A 變壓器直流電阻測試儀界面設計采用微機控制,大屏幕背光漢字液晶屏顯示,操作簡便、顯示清晰人機交互界面友好，測量過程及儀器工作狀態提示明確充分，不需操作人員記憶過多的規程;采用電流源線性補償技術,測試穩定、測量精度高、速度快，提高了測量效率，減輕了操作人員的工作強度。技術上采用“四端”測量,消除引線電阻與接觸引起的測量誤差。有過壓防護功能,能防反電動勢沖擊。面板式打印機可快速打印測量結果(選用)。體積小、重量輕、攜帶方便。

　　測量變壓器繞組的直流電阻是一個很重要的試驗項目，在《電力設備試驗規程》中，其次序排在變壓器試驗項目的第二位，《規程》規定在變壓器交接、大修、小修、變更分接頭位置、故障檢查及預試等，必須測量變壓器繞組的直流電阻，其目的是：

　　①檢查繞組內部導線和引線的焊接質量;

　　②檢查分接開關各個位置接觸是否良好;

　　③檢查繞組或引出線有無折斷處;

　　④檢查并聯支路的正確性，是否存在由幾條并聯導線繞成的繞組發生一處或幾處斷線的情況;

　　⑤檢查層、匝間有無短路的現象。

　　本儀器適用于各類電力變壓器、互感器繞組等感性低阻值電阻的測量與分析。

　　● 輸出電流大、測量范圍寬、體積小、重量輕，操作簡單;

　　● 測試速度快、測量精度高、復測性好、抗干擾能力強;

　　● 具有完善的保護電路和放電報警功能，減少誤操作，可靠性強;

　　● 采用高速微控制器，自動完成穩流判斷、數據采集和阻值顯示;

　　● 采用寬溫110*60大屏幕中文液晶顯示，戶外強光下顯示內容仍清晰可見;

　　● 內置大容量非易失性存儲器，可存儲500組測量數據，帶打印功能或USB輸出功能(只能二選一);

　　● 內置高精度實時時鐘功能：可進行日期及時間校準。

　　● 儀器采用兩種供電模式：市電AC220V電源供電和內置電池供電，采用日本松下16Ah大容量電池，斷續測試可達8小時，不關機連續滿電流測試可達2.5小時，解決了現場因無電源而無法測試的難題;

　　● 測試過程由微機控制，自動完成自校、穩流判斷、數據處理、阻值顯示;

　　● 具有完善的反電勢保護功能;

　　● 自動切換交流與直流供電，具有充電指示功能、過充保護;

　　● 對于有載調壓變壓器直流電阻的縱向測試可一次供電完成;

　　● 適用于110kV及以下電壓等級變壓器的直流電阻快速測量。

　　1、主要技術指標:

　　測量范圍: 0～2000Ω。(共六檔)

　　測試電流: 5A(20mΩ、200mΩ);

　　2A(2Ω);

　　0.2A(20Ω);

　　0.02A(200Ω);

　　0.002A(2000Ω) 。

　　分辨率: 1μΩ(20mΩ檔);
