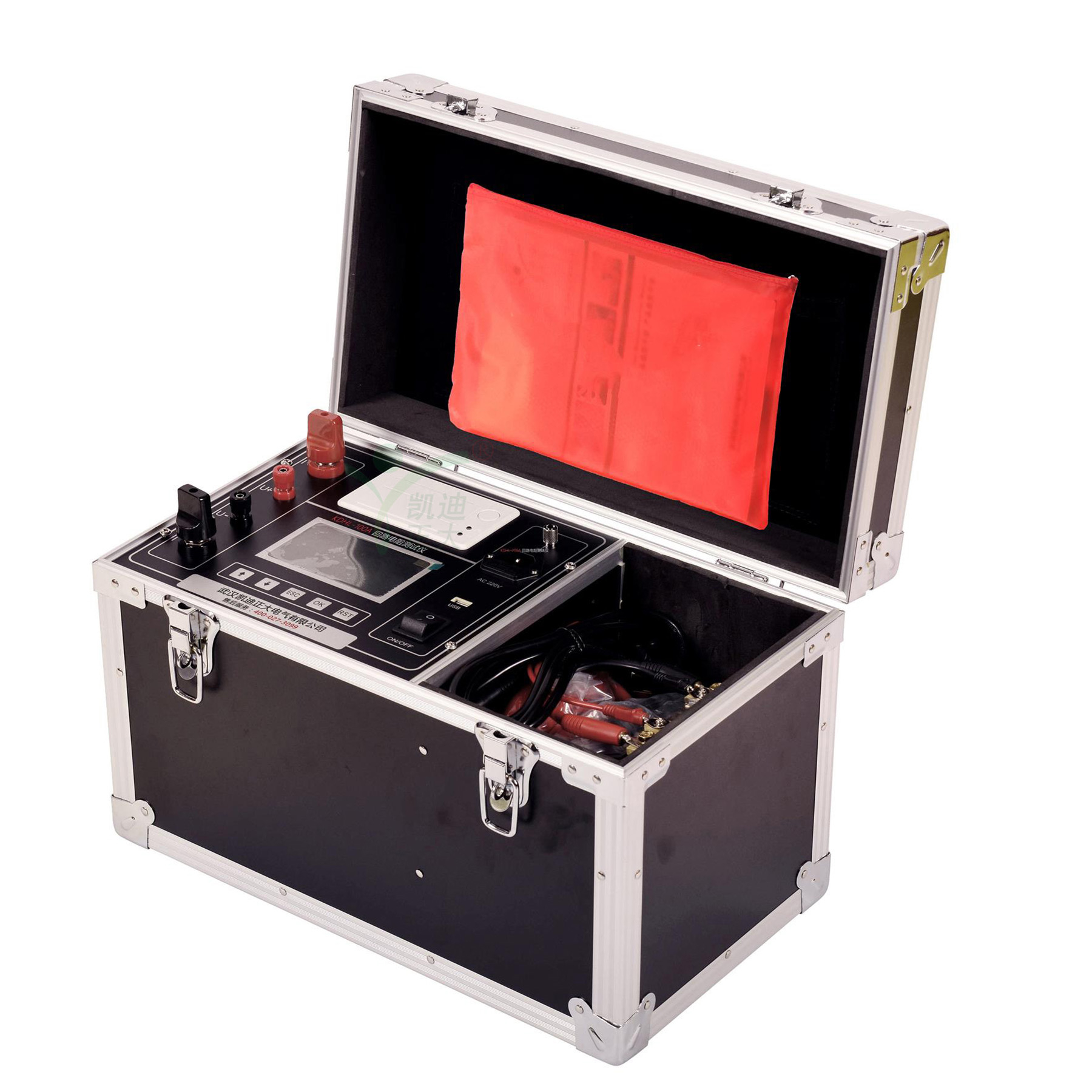

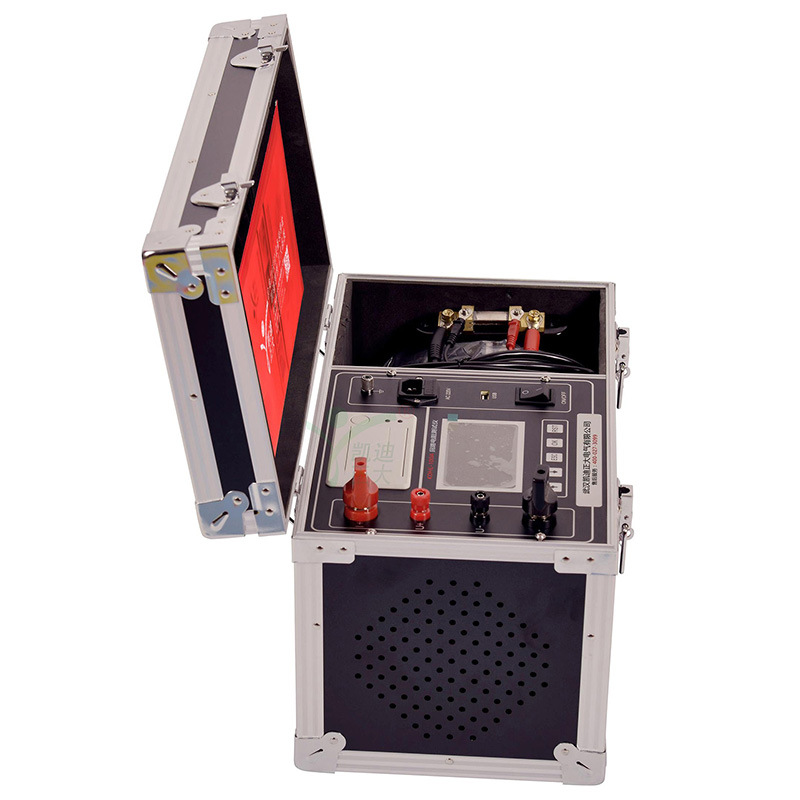

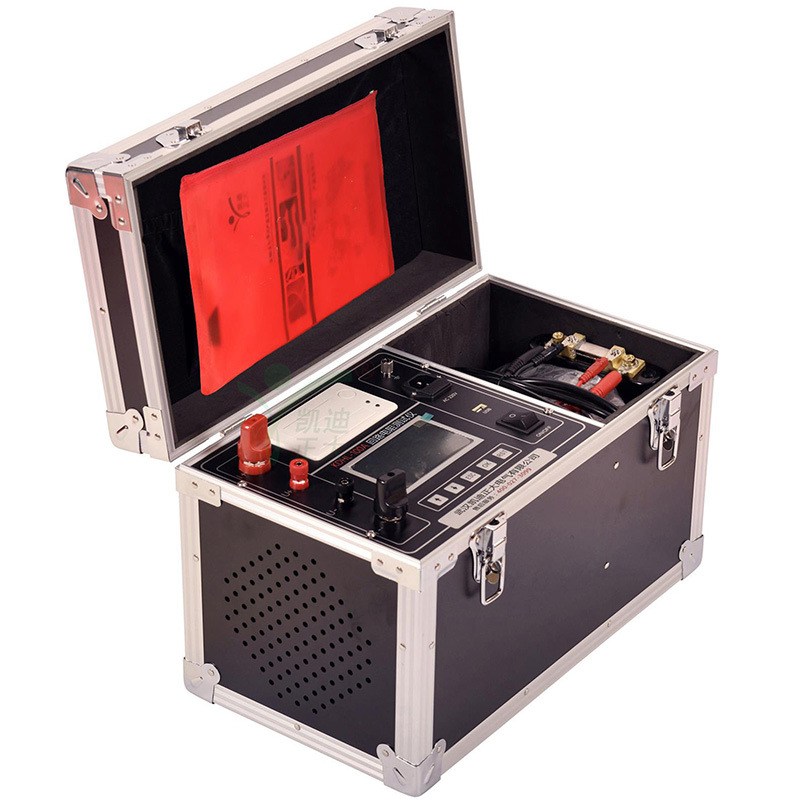

KDHL-100A回路電阻測試儀采用新的的大功率開關電源技術和新的的電子線路精制而成。回路電阻測試儀是高、低開關、電纜電線及焊縫接觸電阻的專用測試儀器。回路電阻測試儀電流采用國家標準GB736所推薦的標準直流，可在標準電流的情況下測得被試品的電阻值。回路電阻測試儀具有體積小、重量輕、抗干擾能力強、精度高、操作方便、保護功能完善等特點。

　　KDHL-100A回路電阻測試儀也稱斷路器導電回路。是檢測導電性能的好壞，對保障開關的安全運行具有重要作用。導電性能的優劣可以通過導電回路電阻的大小反映出來。因此IEC標準及制造廠都規定應測量回路電阻，并且對各種形式的開關的回路電阻有明確規定指標。一般過去使用雙臂電橋。由于電橋的電壓，電流都比較小，當開關的動靜觸頭之間有雜質或表面有氧化等，測試的數據分散性就較大。同時電橋的抗干擾性差，因此國家標準規定使用200A以上直流電流進行測試。回路電阻測試儀是我公司為適應GB50150-2006和DL/T 845.4-2004規程要求開發的測試儀器，廣泛適用于各種電器開關的接觸電阻、回路電阻及電纜電線、焊縫接觸電阻的測量。

　　320×240液晶顯示器、高速熱敏打印機。

　　測量功能：快速測量，10S測量，60S測量。

　　本儀器具有體積小、重量輕、抗干擾能力強、精度高、操作方便、保護功能完善等特點。

　　采用較新電源技術，能長時間連續輸出大電流,多電流檔位輸出。

　　使用了精密儀用運算放大器和高精度四重積分A/D轉換器，結合高性能16位單片機，測量時系統根據信號大小自動切換放大倍數，確保了該產品的測試準確度。

　　測試電流來自高精度的100A開關式恒流電源，無需人工調節，測試迅速準確。

　　采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。

　　本產品還設計了實時日歷時鐘，為打印、保存數據提供時間依據。

　　數據存儲與歷史數據瀏覽功能，可存儲1000組數據，并具有掉電保護功能。

　　測試電流大，符合有關測試接觸電阻的國家標準要求。

　　長時間工作，設有過熱保護電路，儀器可靠穩定。

　　人機對話可鍵盤操作方式，智能化工作。

　　可擴展RS232接口，跟上位機進行通訊。

　　輸出電流

　　DC：100A

　　測量范圍

　　輸出電流100A：0-2000mW(可擴展)

　　100A：0.1μΩ

　　功率

　　≤400W

　　準確度

　　0.5%讀數±2字

　　分辨率

　　0.01mW

　　輸出電壓

　　100A最大10V

　　連續工作時間

　　5s～599s

　　測試時間

　　自動、20s、30s、40s、50s、60s

　　存儲記錄

　　200條

　　工作電源

　　AC 220V±10% 50Hz±2%

　　環境溫度

　　-20℃～+50℃

　　相對濕度

　　≤85%，無凝露
