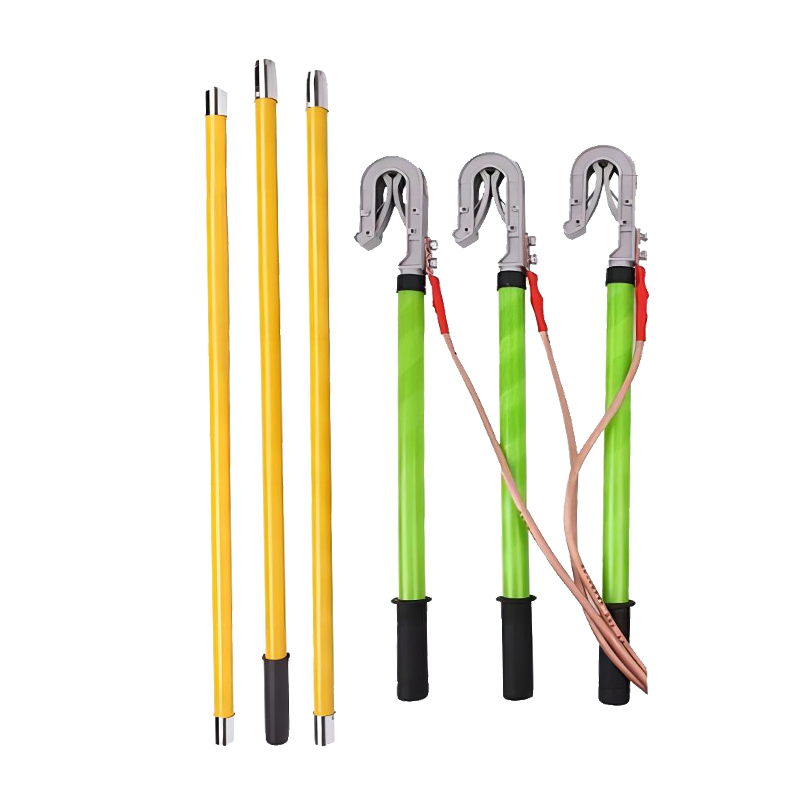

KDJK-10A只能在線路發生故障停運后進行故障定位，由發射機向故障線路施加高壓將故障復現，超低頻電流由發射機流向故障點，經過渡電阻進入大地并流回發射機;在線路沿線，將傳感器通過絕緣桿掛接在線路上檢測電流。傳感器采用高靈敏度傳感器，其磁路無需閉合，在很大程度上方便了掛、取操作。傳感器檢測線路上的電流，自動進行調零操作，將模擬信號轉成數字信號后通過無線方式向外傳送。在地面上的接收機接收傳感器發送的無線信號，在液晶屏上直觀顯示測量結果。在故障點前，電流持續存在，故障點后，電流消失。可新的行粗略分段(長線路采用二分之一法分段，分支線路優先測試分支點)，再精確定點，從而快速確定故障位置。

　　KDJK-10A適用于單相金屬性接地、經電弧接地、經過渡電阻接地等多種故障類型;超低頻信號能避免系統電容影響，低阻到高阻故障均能適應;線路是否有分支，無論是架空線分支還是電纜分支，線路上是否掛接變壓器對設備均無影響。

　　KDJK-10A在使用過程中需要首先連接發射機，在定位過程中需要爬桿掛接傳感器，故而使用稍為復雜，但定位測試的限制條件少，定位精度和故障確認度很高。KDJK-10A是在線路發生接地故障后，解決巡視目測未能發現的疑難故障的測試設備。

　　定位精度：0.2米。

　　輸出頻率：1Hz

　　開路電壓： 基波有效值0～2800V

　　電流測試范圍：100mA

　　接地故障測量范圍：接地電阻≤100kΩ

　　脈動直流：0～8kV，相當于10kV線路的相電壓峰值

　　檢測線路長度：≥120km

　　短路電流： 基波有效值0～30mA

　　信號輸出范圍：0～100mA

　　信號輸出精度：±1mA

　　傳感器與接收機的無線通訊距離：不小于30m

　　發射機輸出功率：最高功率1000W

　　發射機電源：AC 220V市電，可接發電機(輸出功率≥1500W)

　　重量：15kg 體積：455×335×310mm

　　1、測試信號發生器

　　定位精度：0.2米。

　　發射機輸出特性：

　　輸出頻率1Hz

　　開路電壓： 基波有效值0～2800V

　　電流測試范圍：100mA

　　接地故障測量范圍：接地電阻≤100kΩ

　　脈動直流：0～8kV，相當于10kV線路的相電壓峰值

　　檢測線路長度：≥120km

　　短路電流： 基波有效值0～30mA

　　信號輸出范圍：0～100mA

　　信號輸出精度：±1mA

　　傳感器與接收機的無線通訊距離：不小于30m

　　發射機輸出功率：最高功率900W

　　發射機電源：AC 220V市電，可接發電機(輸出功率≥1500W)

　　重量：15kg 體積：455×335×310mm

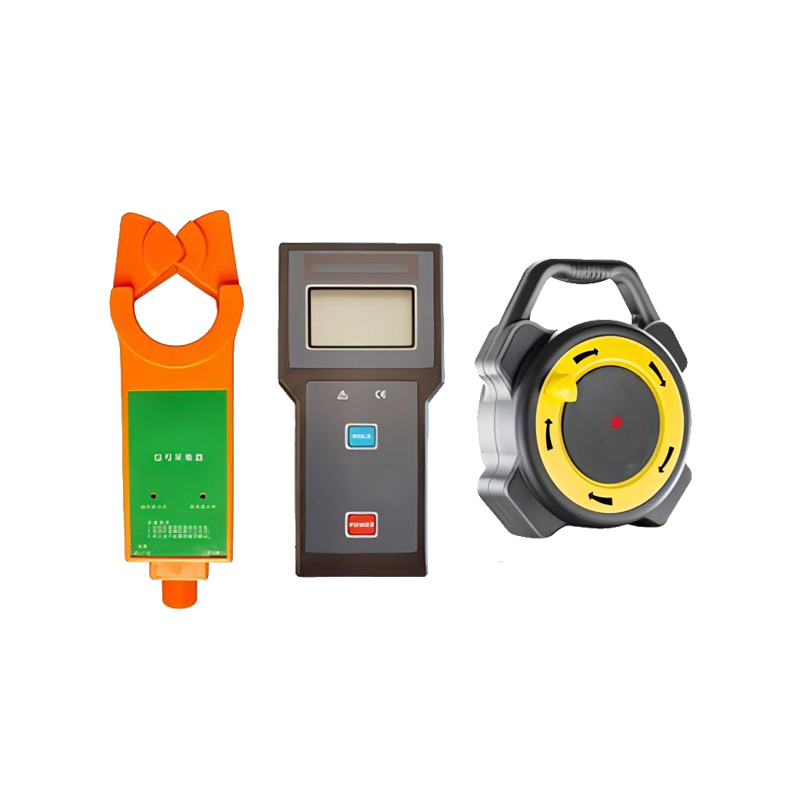

　　2、信號發射傳感器

　　檢測測試信號發生裝置發出的異頻信號。

　　自動對時。

　　自動顯示與鉗表的通迅狀態。

　　自動顯示裝置電壓。

　　自動低電壓報警。

　　檢測線路負荷電流大小。

　　采用鉗形CT測量異頻信號和負荷電流大小。

　　可以用于測量絕緣線路。

　　可以實時顯示電流鉗電池狀態和電池電壓。

　　測試精度：±1%±3dgt(23℃±5℃，80%RH以下)

　　檢測范圍：0.1mA～100.0mA

　　傳輸方式：無線RF方式

　　傳輸頻率：433MHz

　　傳輸距離：≥30m

　　鉗口直徑：≥40mm

　　工作環境溫度：-30℃～70℃

　　電源：3節7號堿性干電池。

　　重量：0.45kg 體積：180×100×35mm

　　2、信號接收器

　　接收并顯示從手持數據檢測裝置傳來的數據。

　　可以鎖定并保持數據。

　　自動對時，自動顯示與鉗表的通迅狀態。

　　自動顯示裝置電壓，自動低電壓報警。

　　以數字方式顯示檢測到異頻信號大小。

　　可以存儲手持信號檢測裝置傳送來的數據。

　　顯示模式：大屏幕液晶顯示器，背光功能。

　　可存儲歷史數據：≥500次。

　　可以設定多種工作方式。

　　可以讀取主機和接收機的數據。

　　工作環境溫度：-30℃～70℃。

　　電源：5節5號堿性干電池。

　　重量：0.45kg 體積：205 ×100×35mm

　　武漢凱迪正大電氣有限公司位于九省通衢的江城之都的武漢市，始建于2003年1月，公司生產經營范圍：電力儀器儀表。主要產品有繼電保護測試系列、大電流發生器、高壓試驗儀器、互感器測試儀器、變壓器測試儀器、接地電阻測試儀器、高壓開關測試儀器、避雷器測試儀器、三倍頻發生器、直流高壓發生器、模擬開關、SF6檢漏儀、微水測量儀、高壓數字兆歐表、水冷式發電機絕緣電阻測試儀等。

　　武漢凱迪正大電氣有限公司以“誠信、質量、科技”作為企業文化，面向電力行業的廣大用戶，不斷開拓進取;先后于湖北大學電力系、華北電力大學、青島大學、武漢電力工程學建立技術合作。公司已擁有電力部電力設備及儀表質量檢測中心檢驗鑒定、ISO9002質量體系認證及產品質量認證、質量服務AAA級企業、計量器具制造定點企業。產品主要在全國二十多個省市成功運行，贏得廣泛贊譽。

　　KDJK-10A架空線小電流接地故障定位儀適用哪些地方?

　　答：適用于小電流接地系統配電網，檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地等多種故障。
