系統詳細方案簡介
按照GB/T 17623-2017《絕緣油中溶解氣體組分含量的氣相色譜測定法》、GB/T 7252-2001 《變壓器油中溶解氣體分析和判斷導則》等現行國家標準中的規定，油樣采集來后經過振蕩儀振蕩后取出油樣中溶解的氣體，然后用氣相色譜儀分離、檢測各氣體組分，通過計算得到油中溶解氣體組分含量。

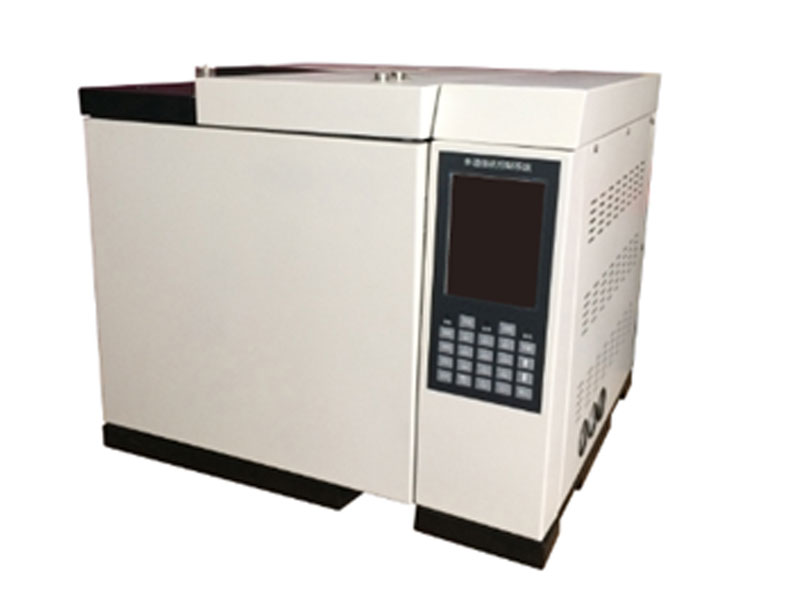

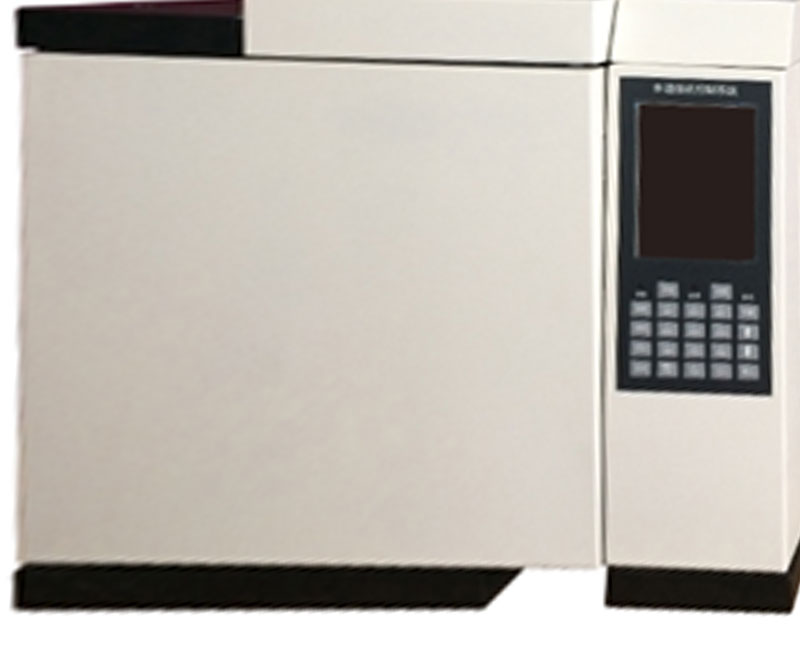

KDZD1189絕緣油色譜分析儀配備熱導和氫火焰檢測器，采用手動進樣法，一次進樣即可完成GB/T 17623-2017中規定的絕緣油中7種（H2、CO、CO2、CH4、C2H4、C2H6、C2H2、O2、N2）氣體的分析，然后依據標準中的計算方法計算出絕緣油中7組分各組分含量。

測定范圍：

名稱	組分	最小檢測濃度/uL/L
甲烷	CH4	0.06
乙烯	C2H4	0.06
乙烷	C2H6	0.06
乙炔	C2H2	0.06
氫氣	H2	2
一氧化碳	CO	1
二氧化碳	CO2	5








本系統配置

序號	名稱	規格型號	數量
1	絕緣油色譜分析儀	GC	1臺
2	色譜專用工作站		1套
3	多功能自動振蕩儀	MY-ZD	1臺
4	標準氣體	7組分/4L	1瓶
5	氮氣鋼瓶	99.999%含量，40L	1瓶
6	氫氣發生器	MY-H300	1臺
7	空氣發生器	MY-AIR3	1臺

技術參數及特點

檢測器技術指標：

氫火焰離子化檢測器（FID）
●檢測限：Mt≤3×10^-12g/s （正十六烷-異辛烷溶液）；
●噪音：≤5×10^-14A
●漂移：≤1×10^-13A/30min
●線性范圍： ≥10⁶

熱導檢測器（TCD）：
●靈敏度：S≥3500mV•ml/mg（常規）5000mV•ml/mg（高靈敏）
●噪聲：≤10μV
●基線漂移：≤30μV/30min
●線性范圍：≥10⁴




溫控指標：

控溫部位	控溫范圍	控溫精度
柱箱	室溫以上4~ 450℃	±0.1℃
填充柱進樣器	室溫以上4~ 450℃	±0.1℃
氫火焰（FID）檢測器	室溫以上4~ 450℃	±0.1℃
熱導（TCD）檢測器	室溫以上4~ 450℃	±0.1℃
Ni鎳觸媒轉化爐	室溫以上4~ 450℃	±0.1℃



其他參數：

外形尺寸：570×510×470mm
重量：<55kg
電源：AC220V±10  50Hz
環境溫度：5-35℃
相對濕度：≤85％
功率：≤2000W


儀器技術特點：


• 采用內置反控技術，實現儀器氣路壓力直觀顯示：

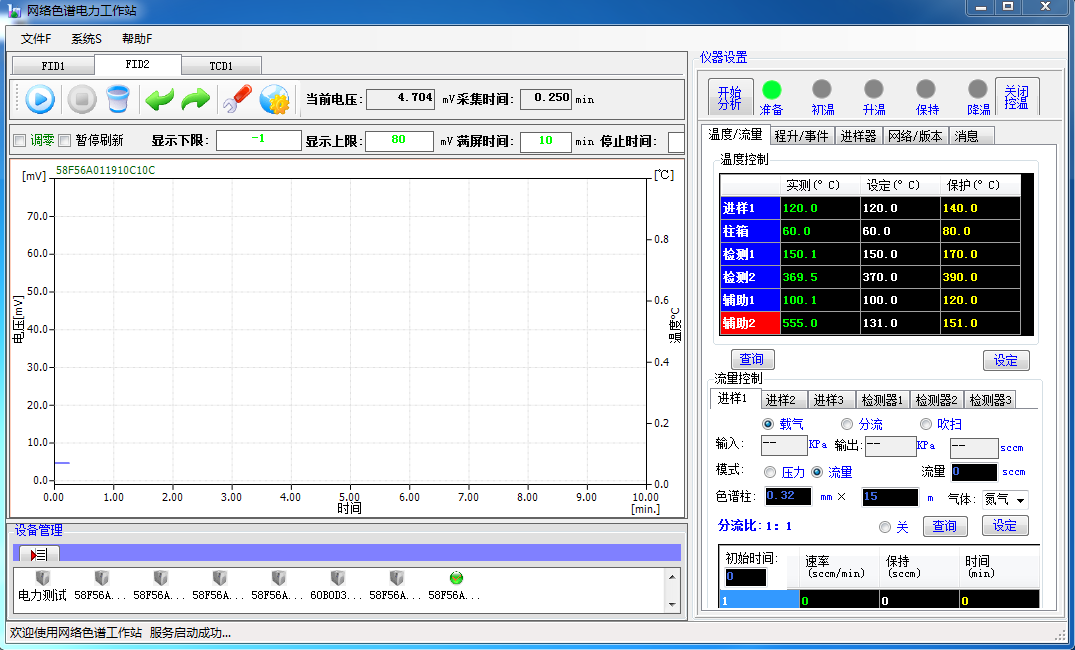

KDZD1189大多數氣路壓力均通過壓力傳感器數字顯示，通過工作站即可直接讀取載氣、氫氣和空氣的壓力，實施掌握分析條件。

• 采用反控技術，實現儀器溫度的設置、顯示等操作：

KDZD1189所大多數溫度參數均實現數字顯示，通過工作站即可直接讀取和控制包括柱箱、檢測器、轉化爐等各路溫度，操作簡潔明了。

• 采用反控技術，實現一鍵開機：

KDZD1189所的升溫、降溫等操作均可通過觸屏點擊實現，摒棄了以前在試驗室色譜中的繁瑣操作，基本實現了一鍵開機。

• 電腦反控點擊完成點火和電流設置等操作

KDZD1189所內置有自動氣路控制裝置，在您電腦點火操作時自動放掉一部分空氣，使氫氣和空氣的配比達到適合點火的比例，并在自動完成點火后恢復這一比例；同樣，通過工作站軟件中的橋流設置窗口即可完成熱導橋流的設置

• 數字化FID電子調零技術，增強儀器的抗干擾能力：

KDZD1189所的FID檢測器信號調零采用電子調零技術，利用高精度數字電路對FID進行基流補償，實現FID輸出信號電平的電子調節。由于電子調節可以直接安裝在電路板的信號通道上，提高電子噪聲抑制能力，不存在機械電位器連線時的干擾信號。由于減小了寄生參數，因而具有較強的抗干擾能力。

• 熱導鎢絲斷氣保護功能

KDZD1189所具有智能的熱導斷氣保護功能，當載氣壓力小于安全閾值時，系統會自動切斷熱導電流，以保護熱導檢測器不受到損壞。


專有技術特點：


• 填充柱進樣器

可實現溫度可控，讓樣品汽化更均勻，進樣重現性更好。

• FID檢測器

1.FID檢測器2套，具有分開檢測CO，CO2和烴類的功能，避免高含量CO，CO2對烴類的影響；
2. 烴類10次方放大，具有對烴類更低的最小檢測量；
3.TCD檢測器1套（可多倍放大），噪音小，平衡時間短，具有更高靈敏度，更高檢測效率。

• Ni轉化爐

1.用于將微量CO CO2轉化為CH4在FID中響應；
2.直行三通設計，更優于傳統U型設計，避免出峰慢，響應值小的弊端；
3.直行轉化爐設計，讓儀器對CO、CO2具有更高轉化效率，更高響應值，同時氣體在轉化爐中停留時間更短，避免峰拖尾；
4.出峰快，做樣效率高，做到7-8分鐘即可完成樣品檢測，比傳統U型轉化爐需要的做樣時間15分鐘，高出一倍，大大提高了檢測人員的做樣效率。

• 變壓器油測定專用色譜柱

1.一根測定H2、CO、CO2，一根測定CH4、C2H4、C2H6、C2H2，還有一根為TCD參比柱；
2.相比傳統一根色譜柱檢測，實現了CO、CO2和烴類分開檢測，避免了高含量CO，CO2對烴類的影響。
3.做樣時間短，7到8分鐘即可完成樣品檢測，提高了工作效率。
