本試驗裝置由三部份組成：工頻電壓發生器、電壓測量表、測試電極組合。測試電極組合包括：1.）黃銅加壓電極；2.）橡膠板；3. ）黃銅接收電極；4.）絕緣板；5.）測試固定盤；
1、裝置組成

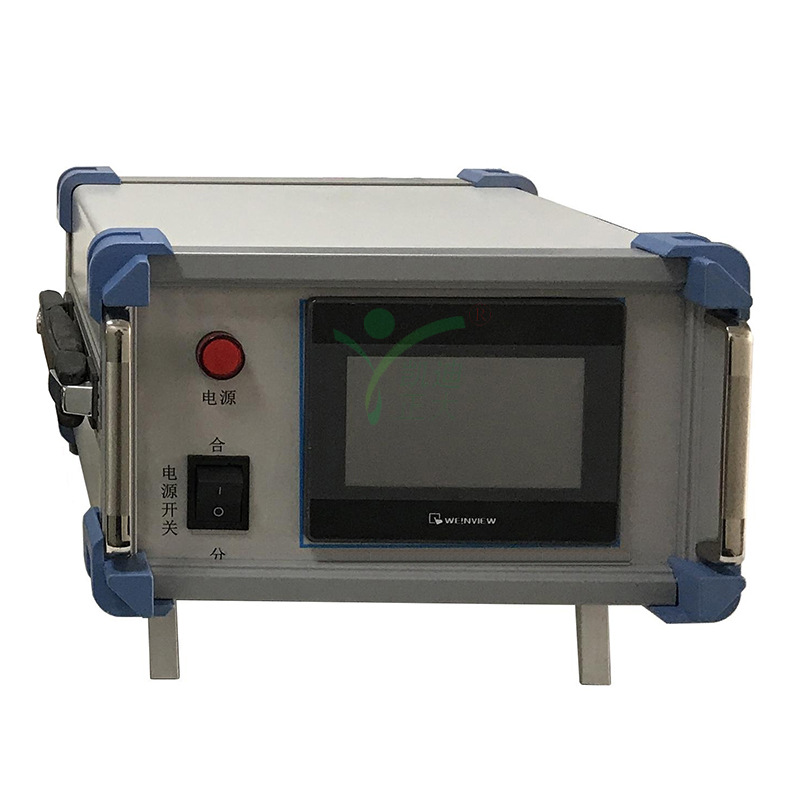

工頻電壓發生器：
  1、采用微處理控制技術。
  2、操作簡便、性能可靠。
  3、測試電流、時間連續設定。


輸出電壓范圍	AC 0-5000V
電壓分辨率	10V
電壓準確度	5%
最大輸出電流	20mA
電流上限設置	0.5mA-20mA
電流準確度	電壓測量表 ±5%
變壓器容量	500VA
最大輸出功率	100VA
測量時間設置	1s-99s
顯示方式	LED數字顯示
電源要求	198V-242V AC ，47.5HZ-55HZ
外形尺寸	320×180×250(mm)
重量	約10kg

電壓測量表

基本功能	量程	基本精度
直流電壓	200mV/2V/20V/200V/1000V	±(0.015%+3)
交流電壓	2V/20V/200V/750V	±(0.2%+100)
直流電流	2mA/200mA/10A	±(0.05%+10)
交流電流	2mA/200mA/10A	±(0.3%+100)
電阻	200Ω/2kΩ/20kΩ/200kΩ/2MΩ/20MΩ	±(0.02%+6)
電容	60nF/600nF/6uF/60uF/600uF/6mF	±(2 %+5)
頻率	10Hz～60MHz	±(0.1%+3)
電源	AC 220V/50Hz
LCD尺寸	108×34.5 mm
重量	約1500 g (不含附件）
尺寸	240*105*70mm

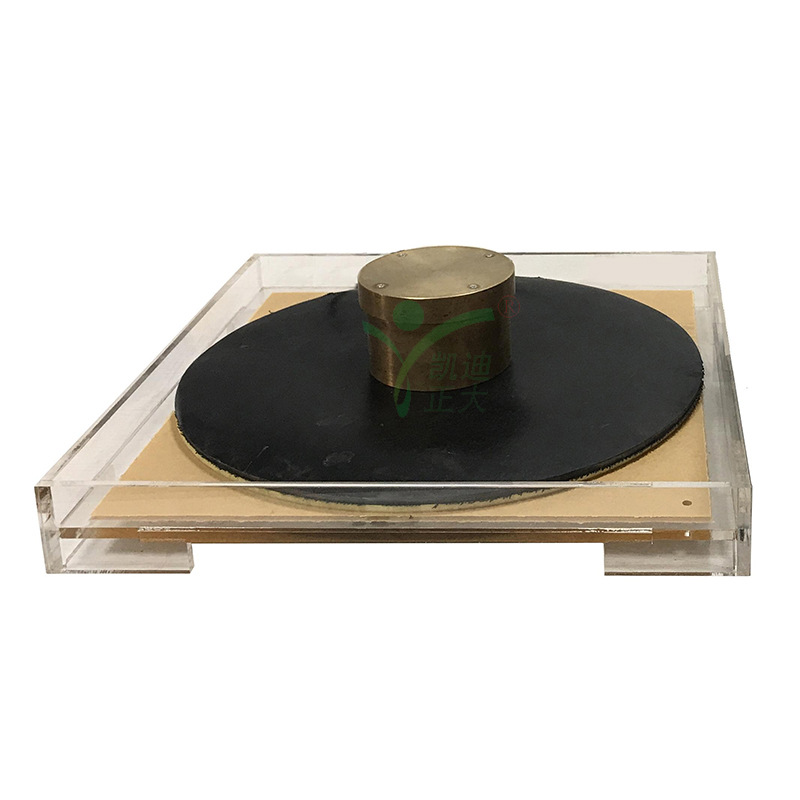

測試電極：

接收電極（Φ110mm×74mm）	1只
加壓電極（Φ300mm×2mm 黃銅板）	1塊
合成橡膠板Φ400 mm	1塊
絕緣有機玻璃盒500 mm×450mm	1只
