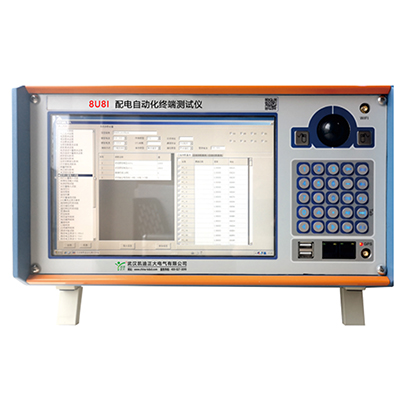

設計最大528V電壓輸出、支持其中1路100A電流輸出；可對配電自動化終端（ FTU 、DTU、TTU、故障指示器）批量自動化測試及饋線自動化（FA）進行全功能測試；簡潔直觀的操作界面，豐富全面的測試功能， 穩定高效的硬件平臺，便攜耐用的整機設計。

 產品概述

?自動化測試解決方案：實現對配網10~35kV自動化終端設備的保護功能、“三遙”性能、通訊規約、饋線自動化等功能的自動化測試， 精度高，速度快， 運輸方便
■  8U8I輸出，可自動化測試終端的各種功能，包括20倍（100A）大電流沖擊測試.可進行多組終端同時測試
■  對配電自動化終端設備( DTU 、FTU 、TTU、故障指示器）一鍵自動化聯調測試， 無需人工干預
■   完善的虛擬主站和監視主站功能，在單機模式下完成通訊、聯調對點等功能測試
■   不停電的狀態下，實現多點的DTU/FTU及TTU終端的同步故障模擬，配合主站進行故障區域判斷、故障隔離和供電恢復策略的執行，實現完整的饋線自動化（FA）功能測試
■  可針對不同終端自定義測試方案庫，測試時智能匹配、一鍵測試，并生成標準測試報告
■  支持IEC101、IEC104等通訊規約 ，一鍵導入各大配電自動化終端廠家的規約點表
■  可讀取故障錄波數據文件，回放故障波形情況下終端的動作行為
■  8路264V電壓、8路30A電流輸出，精度可達0.05級
■  提供網口，串口，USB，4G、GPS，WiFi等多種通訊接口
■  10.4寸大Windows操作界面， 布局合理，操作方便
■  可外接PC操作

功能簡介：

?裝置具備8電壓8電流。電流輸出可達100A，可對故障指示器測試，具備手動和狀態序列功能，支持Comtrade文件故障回放。
?設備輸出精度可達0.05%。自動讀取保護定值參數和壓板狀態，并支持修改定值和投退壓板操作。
?自動完成遙測、遙信、遙控”及其響應時間等各項測試。
?程序能夠自動完成相過流、零序過流、零序過壓、低壓告警、過壓告警、重合閘等定值校驗。
?電壓電流沖擊試驗,每路電流輸出可達100A。
?SOE分辨率及遙信抖動等測試。
?內置GPS以及NTP/SNTP時鐘服務器。
?支持國網101、104等主流規約，可進行規約測試。
?軟件功能全，自動生成測試報告保存于測試儀。
?檢測項目管理,支持建立檢測項目、配置檢測項目參數；
?檢測任務管理,按照檢測流程新建測試任務以及對檢測任務進行配置，包括：配電終端檢測案例維護與升級、檢測人員維護、終端檢測流程管理；
?配電終端案例管理,能進行檢測條目信息維護和分配等操作，實現檢測條目的新建、刪除以及對原有條目參數的更新和檢測平臺包含的試驗升級；
?支持對各類型配電終端的自動化，支持不同廠家、不同額定參數的FTU、DTU、TTU檢測； 儀器抗干擾能力強，電磁兼容性能強。

主要技術參數

?交流電流輸出
8路電流輸出幅值      8×30A/相
電流輸出范圍：        0~100A
準確度                ±2.5mA（小于0.5A），
0.05%RG（0.1A≤I≤30A）；
0.1%RG（30A＜I≤100A）；
分辨率               1mA
電流長時間允許輸出值10A/相
輸出功率             200VA/相

?交流電壓輸出
8路電壓輸出幅值       8×264V/相
電壓輸出范圍：         0~528V
準確度                 ±2.5mV（≤2V）；
≤±0.1%RG（2~10V）；
≤±0.05%RG（10~264V）
分辨率                 1mV
最大輸出負載           每相180VA
?相位/頻率
相位范圍      -360°~360°
相位準確度     ±0.1°
電壓電流頻率          0~1200Hz
頻率準確度            ＜1mHz（0~65Hz）；
 ±2mHz（65~450Hz）;
                      ＜5mHz（450~1200Hz）
分辨率                0.001Hz
?開關量輸出
通道數                8組快速開出
類型                  空接點，不分極性
                      各開出量輸出不同步時間誤差：≤0.1ms
容量                  250VDC/ 0.2A，250VAC/ 0.5A
?開關量輸入
通道數                8路（電氣隔離）
開入特性              空接點或帶電位（自適應）
門檻特性              “0”：0~6V；“1”12~250V
時間分辨率            100uS
計時范圍              0.1mS~9999.999S
計時誤差              ±1mS
?錄波電壓電流采樣
電壓采樣通道：         4路（0~264V）
電流采樣通道           4路（0~30A）
測量精度              ±0.5%
?直流信號輸出
直流電壓幅值           0~60V
直流電壓測量精度       ±0.1%
直流電流幅值           4~20mA
直流電壓測量精度       ±0.02

?通信接口
4G通信； WIFI通信； GPS對時
2組RS232、2組485接口，用于規約101通信
3個10/100MRJ45網口，用于規約104通信和聯機
?供電電源
額定電壓               220VAC
允許電壓               220V±10%
額定頻率               50Hz
最大電流               10A
?規格
箱體                   全鋁合金擠壓型材，電磁兼容機箱
尺寸                   370×280×280mm³
重量                   20Kg
