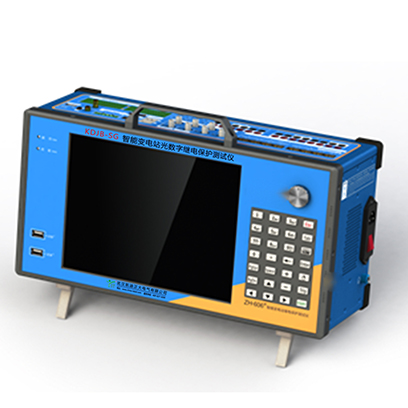

本智能變電站光數字繼電保護測試儀是依據《DL/T 624-2010 繼電保護微機型試驗裝置技術條件》相關的技術規范設計，同時基于IEC61850通信標準體系，采用新的計算機技術實現的繼電保護試驗裝置。
本產品基于PowerPC平臺，采用模塊化的開發方式，體積小、重量輕，可實現對合并單元、繼電保護裝置、測控裝置、智能終端 的功能和性能測試，適用于變電站、各類科研單位及設備制造企業。

技術特點

?支持智能測試模板編輯，測試過程中可添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率；
?具備數字式保護自動測試功能，可一鍵完成單個保護裝置大多數的測試項目；
?可對數字化變電站的合并單元、保護、測控裝置、智能終端進行測試；
?具備報文記錄和分析功能，為現場故障診斷提供快捷幫助；
?支持幅值、相位、頻率、阻抗、向量、序量、功率按照手動或自動的方式進行試驗，并且支持按照遞變、滑差、綜合的方式進行自動變化試驗；
?支持虛端子圖形化顯示功能，數據流向清晰明了；
?支持FT3、FT3擴展及DL/T 282報文輸出，并且支持2M/4M/6M/8M/10M波特率UART編碼及5M/10M/20M 曼切斯特編碼；
?支持故障仿真和PCAP、COMTRADE格式數據回放功能；
?具備MMS定值讀寫功能，可讀寫智能IED設備定值等配置信息；
?具備同步觸發功能，支持GPS/BD對時，也支持IRIG-B、PPS及IEEE1588(PTP)對時方式并可支持對外輸出IRIG-B、PPS及IEEE1588(PTP)授時信號；
?支持同時輸出8路授時信號；
?具有異常報文模擬功能，可模擬采樣序號異常、品質異常、發送頻率抖動、延時異常、丟包、大報文幀、失步、重復報文、序號跳變、檢修模式、狀態虛變、報文超時、報文中斷、stnum跳變、sqnum跳變等測試；
?開入量為有源、無源自適應接點，自動識別輸入類型和輸入電壓；
?支持單纖發送、單纖接收；
?配備模擬量小信號接口，提供12路0-7V交流電壓的模擬量小信號輸入及輸出；
?配備10.4寸高分辨率顯示屏，支持觸摸操作；
?配備WIFI模塊及4G模塊，支持遠程測試功能；
?可調直流電源  設有一路大功率110V 或 220V專用直流電源輸出。
?接口完整  裝置面板上有自帶鍵盤和鼠標，單機能進行完整操作。裝置帶有USB口和網口，可與PC機通信進行操作，可外接打印機、鍵盤、鼠標、U盤等。
?內置GPS  裝置自帶GPS接口，可實現雙機同步測試，可進行光纖縱聯差動保護試驗。
?完善的自我保護功能  散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
?輕小型高集成單機和一體化結構  屬于跨專業聯合設計產品，綜合了多專業的高新科技成果。體積小，重量輕，具有很高的性能價格比。





IEC 61850接口
功能	配置為IEC 61850 9-2的SMV發送、接收端或GOOSE發送、接收端
接口類型	LC
數量	8對，其中2對為100/1000M自適應，6對為100M
波長	1310/850nm
FT3接口
功能	GB/T 20840.8、DL/T 282、Q/GDW441報文的接收、發送
接口類型	ST
數量	6個發送口，2個接收口
相位
范圍	0~360°
準確度	±0.1°
分辨率	0.1°
頻率
范圍	0~1000Hz
準確度	<±0.001Hz(0~65Hz) <±0.01Hz(65~450Hz) <±0.02Hz(450~1000Hz)
分辨率	0.001 Hz
時間
范圍	1ms~9999.999s
分辨率	1ms
開關量輸入
數量	8對, 可接空接點及帶電位接點(0~250V)
開關量輸出
數量	6對，其中2對為快速開出
遮斷容量	DC250V /0.5A
反應時間	≤0.1ms
同步
接口類型	GPS/BD ANT,IRIG-B/PPS光信號；IRIG-B/PPS電信號；IEEE 1588
數量	GPS/BD ANT 1個；IRIG-B/PPS光信號2個:1個對時，1個授時；IRIG-B/PPS電信號 2對：1對對時，1對授時；IEEE 1588 1對
無線連接
接口類型	WIFI,4G(選配)
有線連接
接口類型	百兆Lan口，RJ45
數量	2個
模擬量小信號輸入
接口類型	航空插頭，交流電壓
數量	12路
模擬量小信號輸出
接口類型	航空插頭，交流電壓
數量	12路
供電電源
供電電壓	AC 220V，允許偏差：-20%~15%
供電頻率	47~65 Hz
USB 口
數量	2個
工作環境條件
工作溫度	-10℃~50℃
濕度	≤95%,無凝露
其他
重量	5.5kg
尺寸	146mm x 390mm x 212mm(長x寬x高)
聯機接口	RJ45
顯示屏	10.4寸真彩液晶顯示

環境條件
正常工作溫度： --5℃~45℃
極限工作溫度： --10℃~50℃
儲存及運輸：   0℃~40℃
工作濕度：     20%~90%，無凝露
工作環境：     無腐蝕性氣體
大氣壓力：     80kPa~110kPa
海拔：         0~3000m
?
