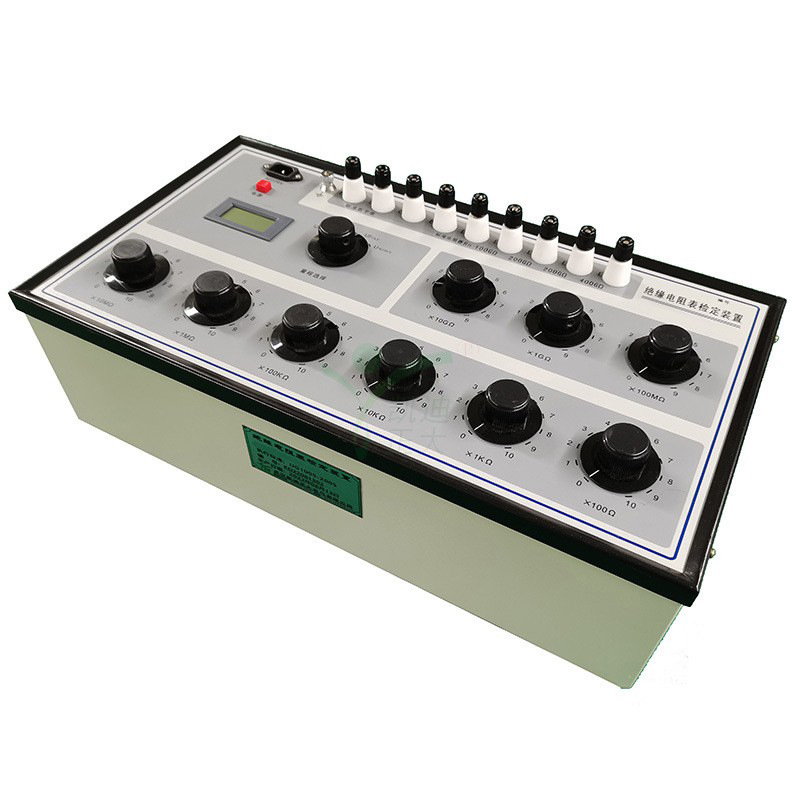

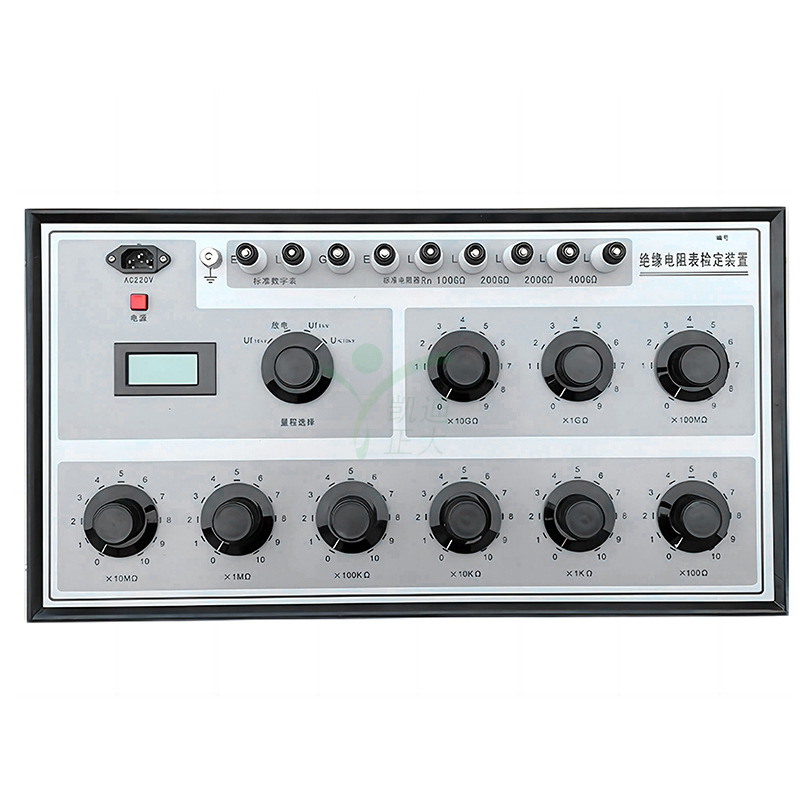

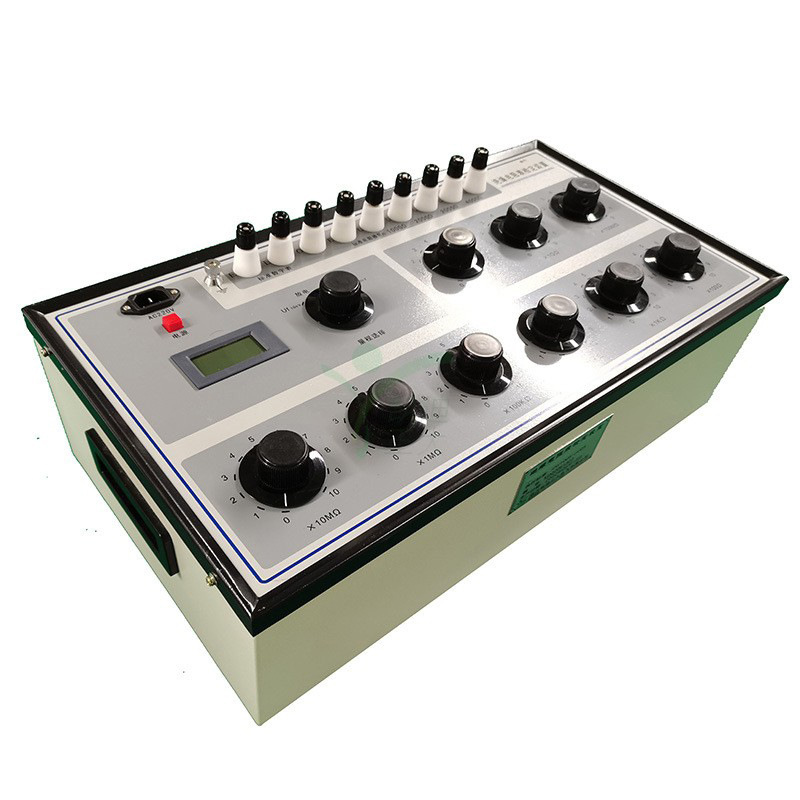

絕緣電阻表檢定裝置是依據JJG1005—2019《電子式絕緣電阻表檢定規程》、JJG622—1997《絕緣電阻表（兆歐表）檢定規程》的有關檢定項目要求，并參考電力行業標準DL/T845.1—2004《電子式絕緣電阻表》通用技術條件中的相關內容設計制造的專用設備，用于檢定電子式絕緣電阻表的示值誤差、跌落電壓（Ud）。與本公司生產的恒速器（KDCY3型）配合可檢定指針式兆歐表的示值誤差、開路電壓（Uk）、中值電壓（Uz）、峰值電壓（Uf）。具有結構緊湊、性能穩定、使用方便等特點。是各工礦、企事業單位用來檢定各類絕緣電阻表的設備。

本絕緣電阻表檢定裝置主要用來檢定額定電壓≤10kV的各類絕緣電阻表，也可在絕緣電阻表生產、修理中作標準器具。其電阻器部分可單獨使用。數字表部分可測最高10000V的直流電壓。



本檢定裝置的主要技術性能如下：



㈠ 標準數字表

1、測量范圍：電壓量程：0～10000V



2、基本誤差：

直流電壓U	≤1000V：  ±（0.4%讀數+0.1%滿度) ＞1000V：  ±（0.5%讀數+0.5%滿度)
峰值電壓（Uf）	≤1000V：  ±（1%讀數+0.5%滿度) ＞1000V：  ±（0.5%讀數+0.5%滿度)



3、數字表的響應時間約25秒。



㈡ 標準電阻器

1、標準電阻器由一串900G的固定電阻和九個電阻盤組成即：100GΩ+2×200GΩ+400GΩ+9×(104+103+102）MΩ+10（10+1+0.1+0.01+0.001+0.0001）MΩ，阻值范圍：0～1000011.1110 MΩ，最小步進100Ω，最高耐壓10kV。

十進盤阻值	固定電阻	×10000 MΩ	×1000 MΩ	×100 MΩ	×10 MΩ	×1 MΩ	×0.1 MΩ	×10 kΩ	×1 kΩ	×0.1 kΩ
等級 指數	5		2	1	0.5	0.2
最高使用電壓、電流	10kV				5000V	2500V	500V	8 mA	20 mA	50 mA

2、各十進盤的等級指數和最高使用電壓或電流

3、殘余電阻值小于1Ω，變差不大于0.1Ω。

4、環境參考條件：20+2-3 ℃，相對濕度：50%±10%.

5、標稱使用環境:溫度23±5℃，相對濕度：25%～60%。

6、線路對外殼的絕緣電阻：≥1×1011Ω。

7、電源電壓: AC220V   50HZ。

8、外形尺寸：600mm×323mm×220mm。

9、重量：約10kg。
