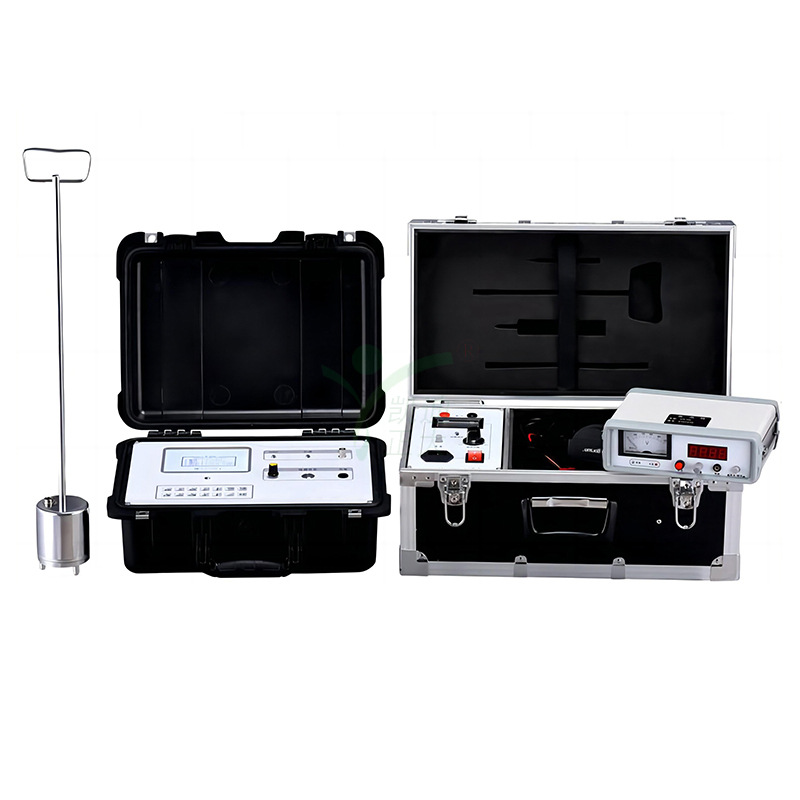

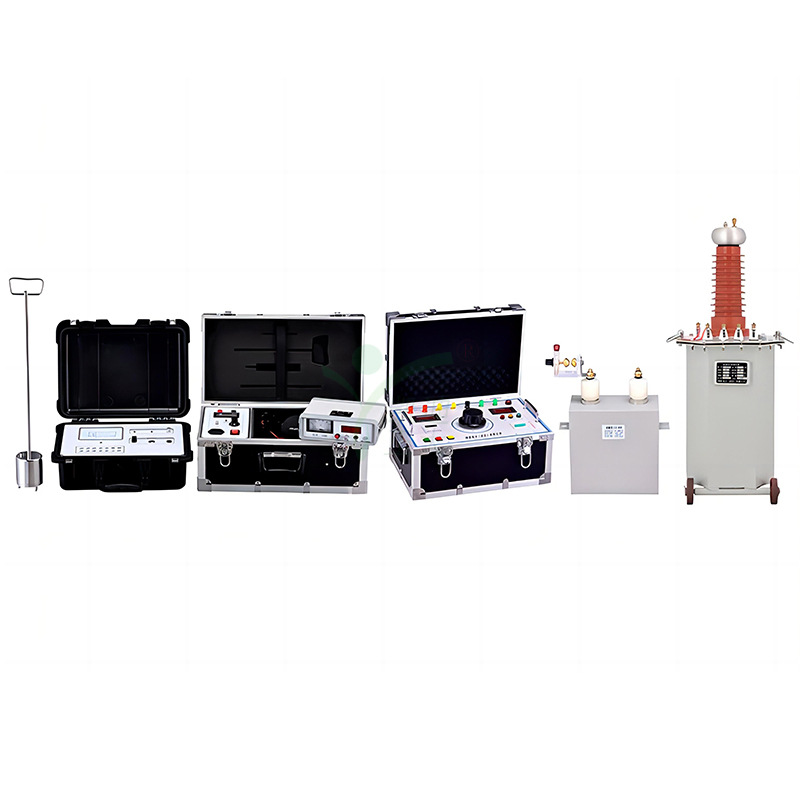

電纜故障測試儀（閃測儀）

（1）使用范圍廣：用于測量各種不同截面、不同介質的各種電力電纜、高頻同軸電纜，市話電纜及兩根以上均勻鋪設的地埋電線等電纜高低阻、短路、開路、斷線以及高阻泄漏和高阻閃絡性故障。亦可用于測量電纜長度以及測量電波在電纜中的傳播速度

（2）攜帶方便：主機采用鋰電池供電、輕巧、便于攜帶、方便野外測試和礦井電纜測試。

（3）人機界面友好：采用了大屏幕320×240點陣漢字圖形界面，高亮度圖形清晰美觀，操作簡單，抗干擾性強

（4）：采用電流取樣器，一種新的取樣方法，具有接線簡單，波形直觀容易分析，與高壓隔離，對主機、操作人員的特點

（5）高品質：關鍵部件采用進口元件，保證測試結果度

（6）外觀精美：采用堅固且性強的材料，使儀器的整體質感和使用壽命更長

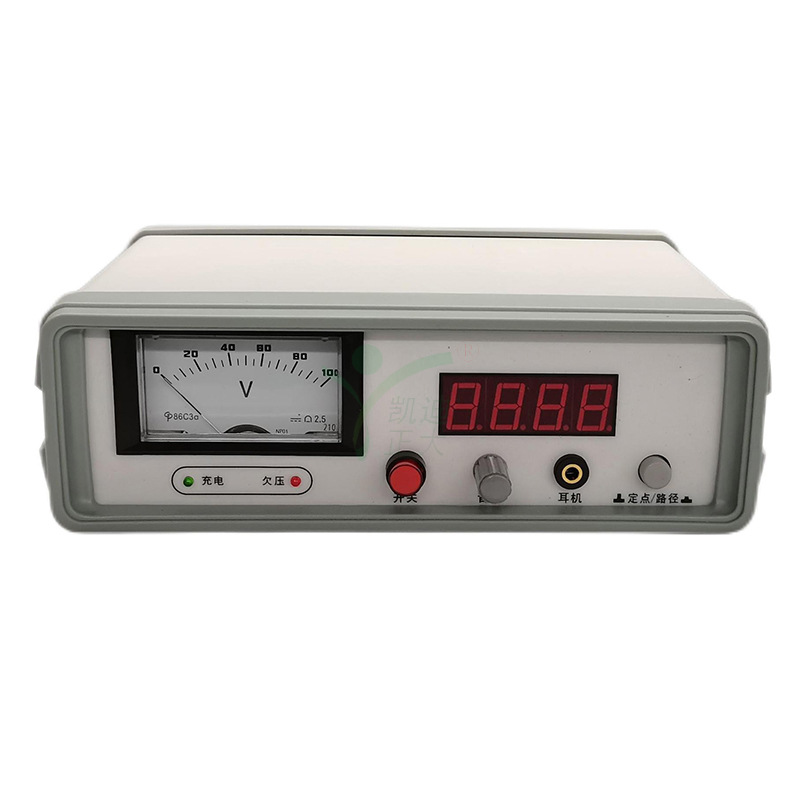

路徑儀功能

（1）接收靈敏度高：采用特殊制作工藝，傳輸距離增加，儀器仍能清晰接收信號

（2）靜態漂移低：元器件采用進口元件，性能

（3）定位精度高：采用石英晶體振蕩器，高速信號處理芯片進行信號采樣與處理，保證定位精度準確、

（4）抗干擾能力強：在嚴重干擾條件下，儀器仍能保證良好性能，工作穩定

（5）攜帶方便：內置可充電電池供電，適用于各種場合

電纜故障測試儀 (閃測儀)

環境溫度:－10℃～40℃測量誤差

粗測誤差:±1%

測試距離:長不小于16km

短測試距離（盲區）:1～3m

采樣速率:25MHz

電源與功耗:交流或機內直流供電;AC 220V±10%，功耗不大于10W;DC 6V/7AH，功耗不大于6W

機內發送脈沖寬度與幅度:0.2μs,100～120V;2μs,150～160V

工作方式:低壓脈沖、直流高壓閃測及沖擊高壓閃測法

顯示分辨率:V/50米、V為傳播速度m/μs

顯示方式:320×240 ,LCD液晶帶背光顯示

質 量:6kg

體 積:500×300×195MM

路徑儀尋跡工作方式

輸出－固定頻率斷續方波信號

輸出功率:Pomax≥100W

輸出阻抗:1Ω－∞

信號頻率:16kHz

信號幅度:15V-340V

路徑儀發射機電源:AC220V±10％

粗測誤差:＜10％誤差

電磁通道增益:>110dB (30萬倍)電磁通道

接收機靈敏度:埋深探測
