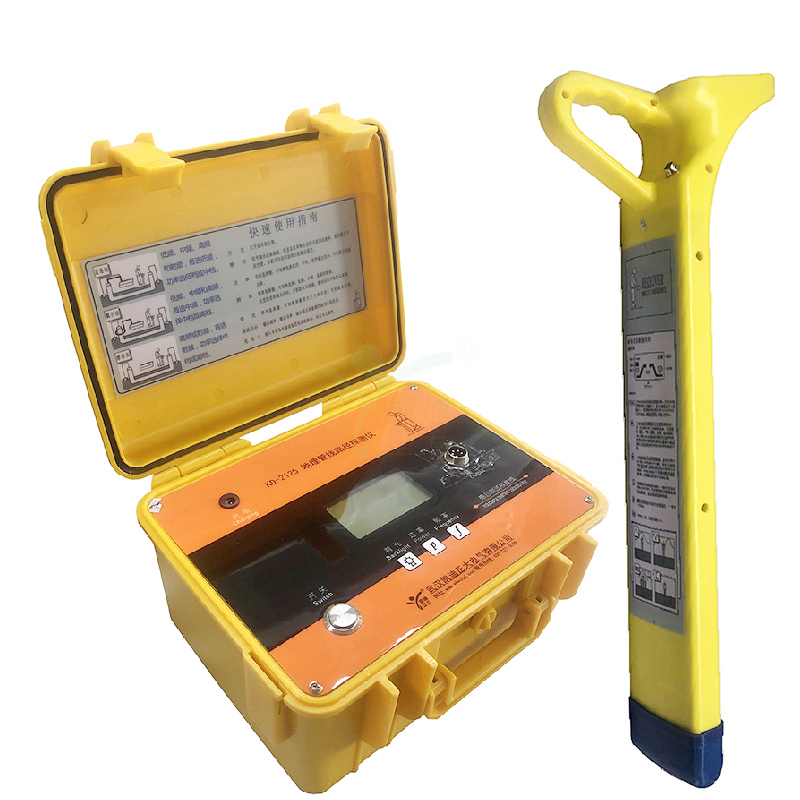

KD-2125電纜綜合探測儀（管線儀）可進行地下電纜線路（停電/帶電）和金屬管道等敷設路徑探測、識別、埋深測量；以及路燈電纜、地埋線路的故障查找等，同時也可進行地下帶電線纜排查。該設備以其優越的性能，靈活方便的檢測方法，多應用于電力、電信、供水、熱力、燃?xì)狻⑹汀⒒ぁ⒊鞘泄檬聵I(yè)等領域，成為施工、驗收、管網普查的檢測工具。



        產品具的頻率范圍，通過配置大功率的發射機及操作簡單的數字接收機，采用多頻探測技術十分便于現場操作，通過選擇適合頻率，準確的進行地下管線定位，幫助您快速找到埋藏于地下的電話線、光纜、CATV、電力線、煤氣管道、燃?xì)夤艿馈⒔o排水管道。



        產品自動化程度高，即使是非專業人員使用，也能獲得專業的探測效果，為我國的相關行業管線管理水平的提高發揮了積極的作用。

1．羅盤顯示：直觀顯示管線位置。
2．左右指示：左右箭頭顯示管線位置。
3．跟蹤正誤提示：部分頻率下，實時測量管線電流方向，實現跟蹤正誤提示，排除臨線干擾。
4．實時進行深度和電流測量。
5．歷史曲線顯示：直觀顯示信號變化情況。
6．唯一性鑒別：卡鉗（選配件）鑒別可明確給出鑒別結果，聽診器（選配件）鑒別在不方便使用卡鉗時使用。
7．接地故障查找：使用A字架（選配件）可定位管線的對地絕緣破損點，無須調零，箭頭指示故障點方向。
8．?dāng)?shù)字化高精度采樣及處理，接收通頻帶窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。
9．多種探測頻率：主動探測和被動探測。
10．發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。
11．發射機大功率輸出，輸出多檔可調，自動阻抗匹配，自動保護。
12．內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。
13．機殼堅固、質輕便攜。

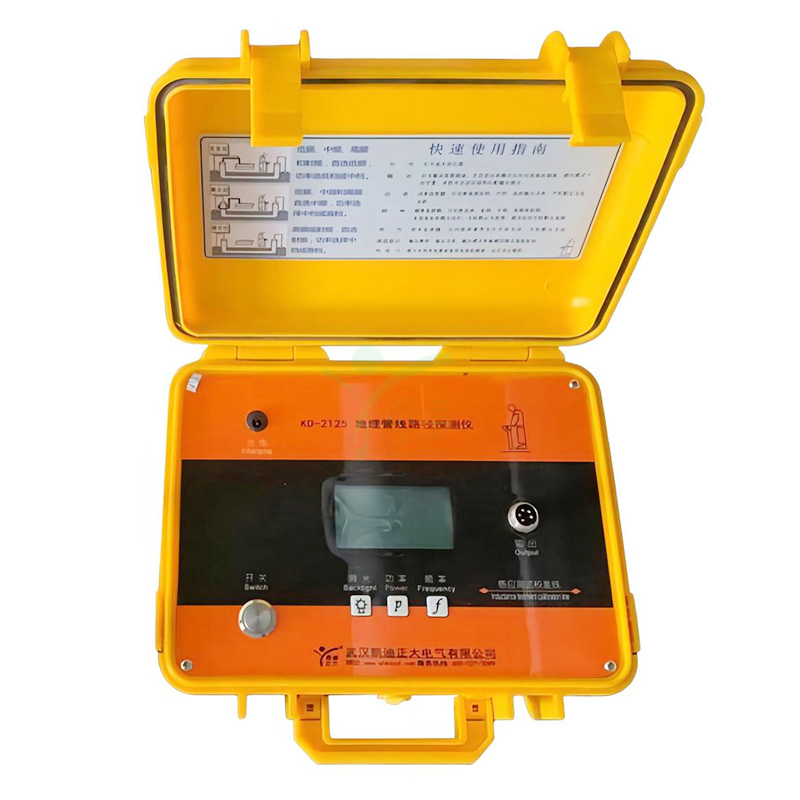

發射機：
輸出方式：直連輸出、輻射感應、卡鉗耦合（選配）。
輸出頻率：640Hz（復合頻率）、1280Hz（復合頻率）、10kHz、33kHz、128kHz。
輸出功率：最大10W，10檔可調，自動阻抗匹配。
直連輸出電壓：最高150Vpp。
過載和短路保護。
人機界面：128×64點陣液晶顯示器。
內置電池：4節18650鋰離子電池，標稱7.4V，6.8Ah。

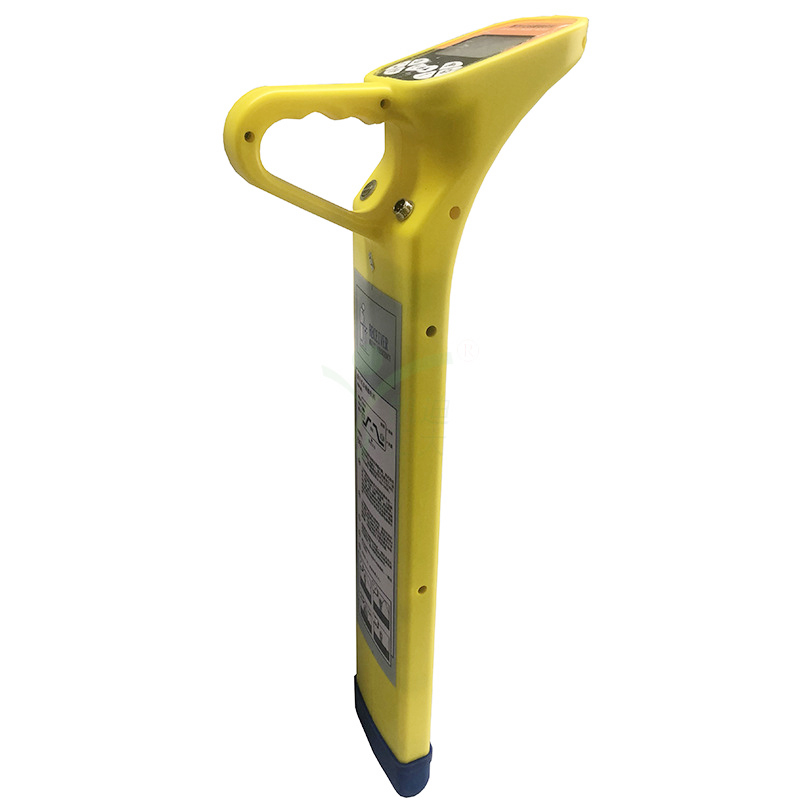

接收機：
輸入方式：內置接收線圈、接收卡鉗(選配)、聽診器(選配)、查障A字架(選配)。
接收頻率：
主動探測頻率：640Hz、1280Hz、10kHz、33kHz、128kHz。
工頻被動探測頻率：50Hz/60Hz和250Hz/300Hz(用戶可配置)。
射頻被動探測頻段：中心頻率分別為10kHz、33kHz、128kHz。
管線探測模式：寬峰法、窄峰法、音谷法。
電纜鑒別模式：接收卡鉗(選配)智能鑒別和電流測量、聽診器(選配)鑒別。
人機界面：320×240點陣液晶顯示器。
內置電池：2節18650鋰離子電池，標稱7.4V，3.4Ah。

其他：
體積：發射機270×220×85mm，接收機700×270×120mm。
質量：發射機2.2kg，接收機2.2kg。
充電器：輸入AC100～240V，50／60Hz，輸出DC8.4V，2A。
使用條件：溫度:-10℃－40℃，濕度5-90%RH，海拔<4500m。
