KDJB1200 微機繼電保護校驗儀是在參照電力部頒發的《微機型繼電保護試驗裝置技術條件(討論稿)》的基礎上，聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。

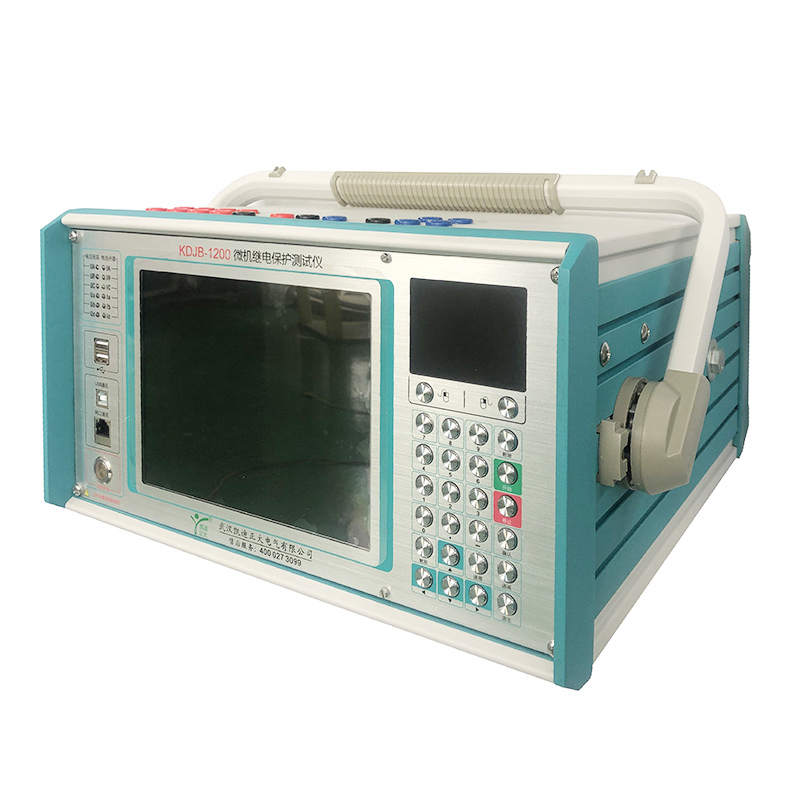

KDJB1200 微機繼電保護校驗儀采用單機獨立運行，亦可聯接筆記本電腦運行的結構。主機內置新一代高速數字信號處理器微機、真 16位 DAC 模塊、新型模塊式高保真大功率功放，自帶大屏幕液晶顯示器以及靈活方便的旋轉鼠標控制器。單機獨立操作即已具有很強的功能，可進行大多數試驗，聯接電腦運行則具有更強的操作功能。具有大型測試儀的性能和功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者的好工具。

1、經典的 Windows XP 操作界面，人機界面友好，操作簡便快捷，為了方便用戶使用，定義了大量鍵盤快捷鍵，使得操作“一鍵到位”；
2、高性能的嵌入式工業控制計算機和 8.4〞大屏幕高分辨力彩色 TFT 液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等；
3、配備有工業鍵盤和光電鼠標，可以象操作普通 PC 機一樣通過鍵盤或鼠標完成各種操作；
4、配備有外接 USB 接口，可以方便地進行數據存取和軟件維護；
5、無需外接其它設備即可以完成項目的測試，自動顯示、記錄測試數據，完成矢量圖和特性曲線的描繪；
6、采用高性能 D/A 轉換器，產生的波形精度高、線性好，并且具備良好的瞬態響應和幅頻特性。在測量范圍內都能保證波形精度等指標要求；
7、采用的算法，產生的波形準，不同于曲線擬和的波形產生方法，保證信號為純正的正弦波；
8、可直接輸出交流電壓、交流電流、直流電壓、直流電流，可變幅值、相位、頻率， 2 ~20 次諧波；
9、功率放大部分采用新型大功率高保真線性功放電路，輸出功率大、紋波干擾小，每相電壓可輸出 120V、電流可輸出 30A。在輸出電流達到 30A 時，波形仍能保證不失真、不削峰；

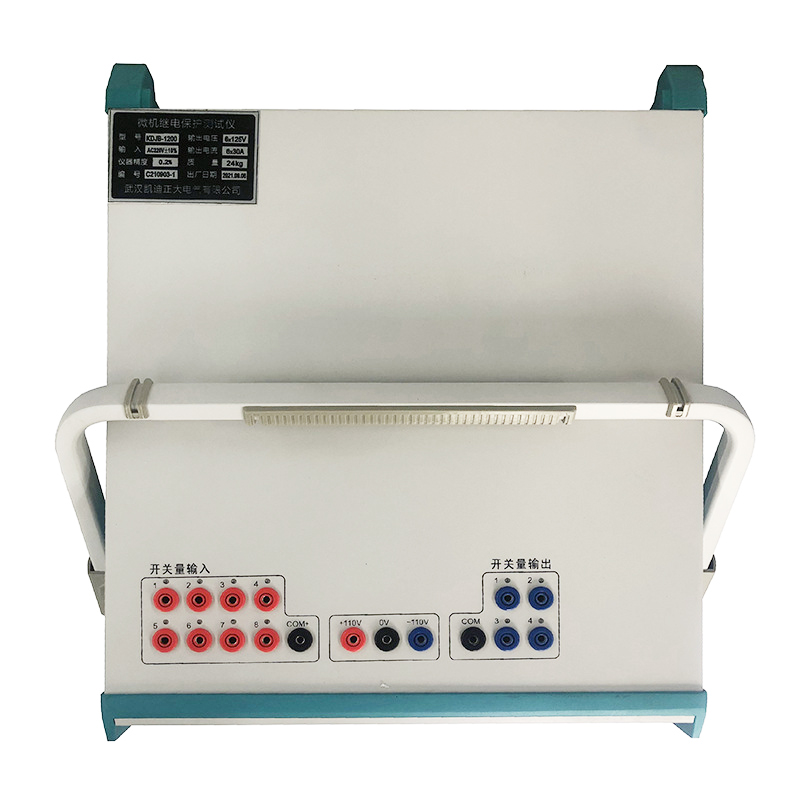

10、具有 16 個開入量輸入和 8 對空接點開出量輸出接口。開入量輸入接口能自動適應無源（空接點）、有源，并能自動適應有源輸入的極性，在輸入電壓±250V 范圍內能正常工作；
11、提供各種自動測試軟件模塊和 GPS 同步觸發試驗（選配）等；
12、GPS 同步觸發誤差小于 50μS；
13、可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放?？梢詫崟r存儲測試數據，顯示矢量圖，打印報表等；
14、采用精心設計的機箱結構，體積小，散熱良好，重量輕，易攜帶，流動試驗方便；
15、儀器具有自我保護功能，采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能；

電流源
交流
輸出精度：<±0.1%
相電流輸出(有效值)：6*0～30A / 每相
相電流長時間允許工作值(有效值)：10A / 每相
三并電流最大輸出時允許工作時間：10s
相電流最大輸出功率：250VA/相
諧波次數：0～21 次



直流
輸出范圍：0～±10A / 每相
最大輸出功率：150VA
精度：<±0.2%

電壓源
交流
相電壓輸出(有效值)：6*0～130V / 每相
線電壓輸出(有效值)：0～260V
相電壓/線電壓輸出功率：70VA/ 每相
精度：<±0.1%
諧波次數：0～21 次



直流
相電壓輸出幅值： 0～±300V
輸出功率：130VA
精度：<±0.2%

輔助直流源（選配）：>110VA

開關量輸入：空接點1～20mA，24V（DC） 點位接點“1”：+11v～+250V
開關量輸出：空接點DC：250V／0.3A
機箱體積：360×195×1375mm
主機重量：16.5KG
