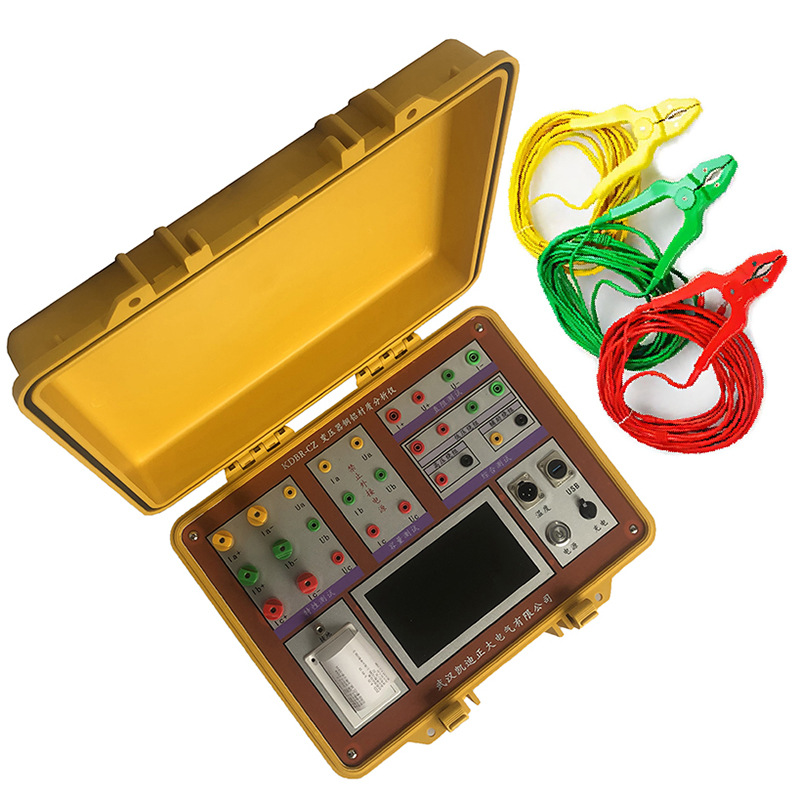

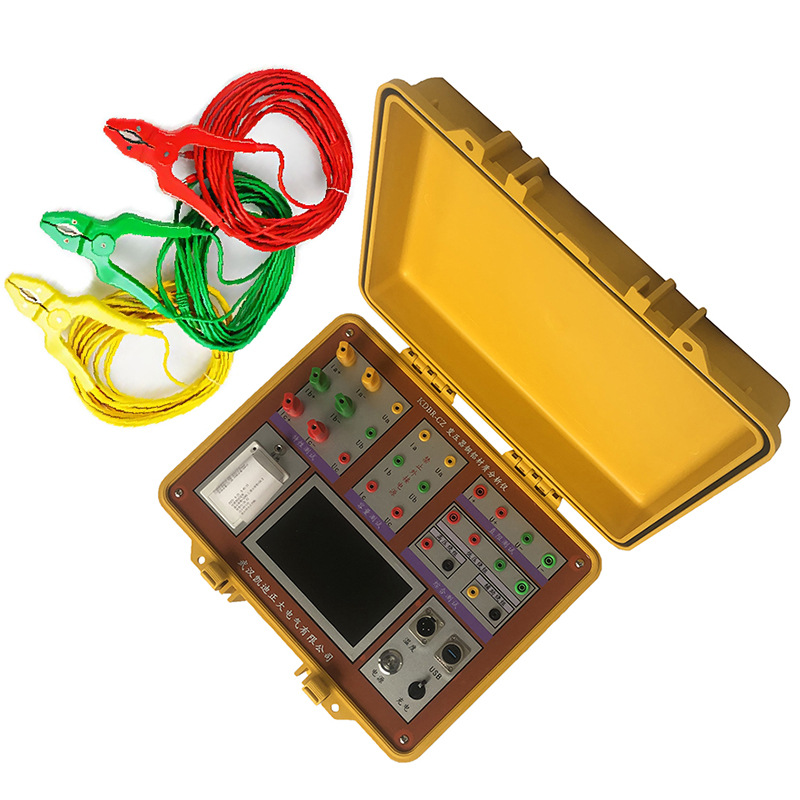

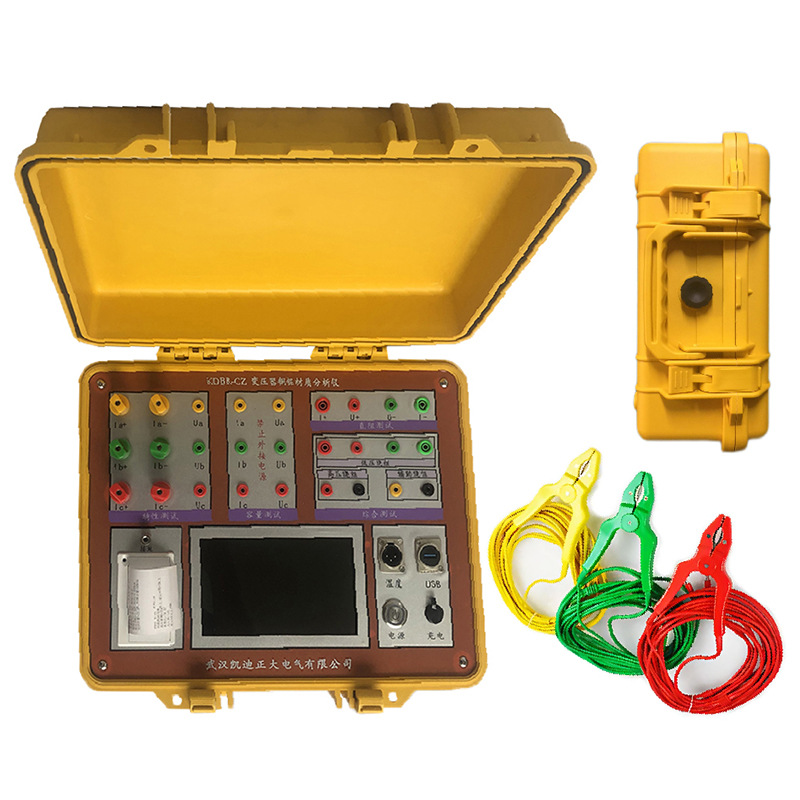

KDBR-CZ配電變壓器銅鋁材質判別測試儀（變壓器材質分析儀）是我公司研發的集變壓器繞組銅鋁材質分析判定、容量測量、空載損耗測量、負載損耗測量、直流電阻測量、變比、匝比測量以及變壓器代號水平判定于一體的多功能變壓器綜合測試儀。

        儀器自帶高效能充電鋰電池，無需外接電源即可工作，電池一次充滿電可連續測量200臺次；內部數字合成三相標準正弦波信號，在測量變壓器容量和變壓器的短路損耗時不需要外接三相測試電源及調壓器、升流等輔助設備，簡化了接線；

        儀器內部采用六路同步交流采樣及數字信號處理技術，成功的解決了低功率因數測量及多路信號在市電條件下同步測量和計算的難題；同時，引入了電壓校正、電流校正、溫度校正、波形校正，自動折算到額定狀態下的較正值，大大提高了工作效率。

        測量儀器集成了高低繞組銅、鋁材質分析診斷系統，通過綜合變壓器繞組匝數和變壓器的本體數據，建立了影響變壓器線圈材質的概率分布模型，確定線圈材質分析概率函數，并根據變壓器容量、高低壓線圈匝比、包高、包厚等測量值，計算出線圈銅鋁因子，準確判斷變壓器線圈的材質。

        該儀器具有體積小、重量輕、測量準確度高、穩定性好、接線簡單，測試、記錄方便，大大提高了工作效率等優點，它以大屏幕圖形式液晶作為顯示窗口，圖形式菜單操作并配有漢字、語音提示等電子輔助功能，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，數據準確可靠，顯示并記錄測量數據。

1. 繞組材質判定：
儀器集成了繞組銅鋁材質分析診斷系統，采用無損測試法，通過綜合變壓器變比數據和變壓器的本體外觀數據，建立了影響變壓器線圈材質的概率分布模型，并根據變壓器容量、高低壓線圈匝比、包高、包厚等測量值，計算出線圈銅鋁參量、從而準確分析判定變壓器繞組銅、鋁材質。
2.容量的測量:
儀器內置可充電鋰電池，內置三相純正弦波逆變電源，輸出電壓自動調節，具有軟啟、軟停、過流、低壓保護功能，無需外部電源可實現配電變壓器容量的測量和型號的判斷，同時顯示變壓器阻抗電壓和折算到額定溫度、額定電流下的負載損耗。
3. 直流電阻測試：
集成了中小型變壓器和電壓互感器的直流電阻測量，采用的電源技術，電流檔位多，測量范圍寬，測量速度快，可根據負載自動選擇電流，測量精度更高。
4. 負載損耗測量:
顯示三相電壓、三相電流、三相功率，自動計算出變壓器的阻抗電壓百分比，折算到額定溫度、額定電流下的負載損耗，自動判斷出油浸式或干式配電變壓器的鐵芯型號，測試過程中具有報警自適應提示功能，方便現場用戶使用。
5. 空載損耗測量:
儀器顯示三相電壓、三相電流、三相功率，自動計算出變壓器的空載電流折算到額定電壓下且進行了波形畸變校正的空載損耗，并顯示油浸式或干式配電變壓器鐵芯的型號。
6. 單相電源實現三相變壓器空載、負載損耗測量:
可用于檢查變壓器單相的缺陷或用于現場無三相電的情況。儀器可記錄三次單相測量的數據，并可根據變壓器不同的聯結方式計算出變壓器的空載電流、空載損耗、阻抗電壓和負載損耗。
7. 在儀器允許的測量范圍可直接測量，超出測量范圍可外接電壓、電流互感器，儀器可設置外接電壓、電流互感器的變比，直接顯示施加的電壓、電流的值。
8. 變比、匝比測量：通過已知輔助繞組、快速準確測量變壓器變比及匝比。
9 .采用7.0英寸，800*480分辨率、1200超高亮度、寬溫、寬視角、陽光下清晰可視的全觸控型工業級彩色液晶屏。
10. 交直流兩用，鋰電池供電或者220V交流充電器供電自適應。
11. 智能充放電管理，剩余電量顯示，低電量語音報警，背光自動調節，節省電池電量。
12. 不掉電時鐘和日期顯示；數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測試數據1000條，并且本機存儲可轉存至優盤；可直接在電腦上編輯打印。
13. 微型嵌入式熱敏打印功能，快速、無聲。
14. 智能人機交互界面：具有完善電子幫助，各項操作均有接線圖和文字描述，操作直觀簡單，
15. 智能語音助手提示功能，實時監測測試過程出現的異常情況，并發出語音提示，以便用戶準確、快速做出調整。
16. 具有特制現場低壓短接線，無需螺絲和扳手，可牢固短接被測變壓器接線柱，方便現場測試。
17. 內部可集成藍牙通訊模塊、WIFI熱點模塊，可與手機或平板電腦聯接通訊、通過專用APP軟件對儀器進行操作、下載測試數據等。
18. 體積小、重量輕，方便攜帶使用。

1.輸入特性
有源部分： 電壓測量范圍：0~10V
電流測量范圍：0~10A
無源部分：
電壓測量范圍：0~750V 寬量限（可以外接電壓互感器）。
電流測量范圍：0~100A內部自動切換量程（可以外接電流互感器）。
2.測量精度：
電壓、電流、頻率：±0.2%
功率：±0.5%（CosΦ>0.1），±1.0%（0.02
3.繞組材質分析：銅、鋁
4.容量測量范圍: 30kVA～125000kVA
5.直流電阻測試：
輸出電流：0-12A
測量量程：0.5mΩ-25KΩ
測試精度：0.2%
分辨率：0.1
6.適用變壓器：
電壓等級：10KV、20KV、35KV、66KV、110KV、220KV、330KV
油浸式變壓器類型：S9\S11\S13\S15\非標變
干式變壓器類型：SCB型、SGB型、光伏
7. 變壓器變比測試：精度±0.2%
8. 變壓器匝比測試：精度±0.2%
9.智能電子尺：測量范圍0mm-150mm,精度0.01mm
10.溫度采集：范圍：-50℃~+70℃，精度0.1℃
11.供電電源：交流85-264VAC及內置鋰電池
12.液晶顯示：7英寸，800*480分辨率，1200亮度
13.充電電源：85-264VAC
14.打印機：微型嵌入式打印機
15.鍵盤：多功能嵌入式鍵盤輸入
16.校準方式：自動
17.工作溫度： -10℃～40℃
18.環境濕度： 10%～85%
19.存儲溫度： -20℃～50℃
20.外形尺寸: 320mm×270mm×145mm
21.重量: 7.1kg(不包括測試線)
