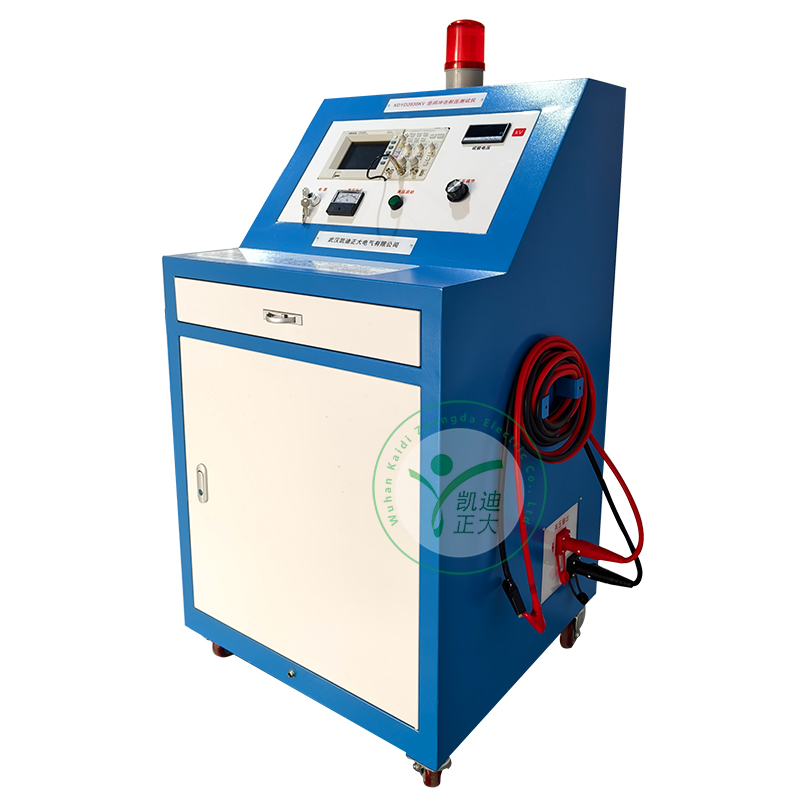

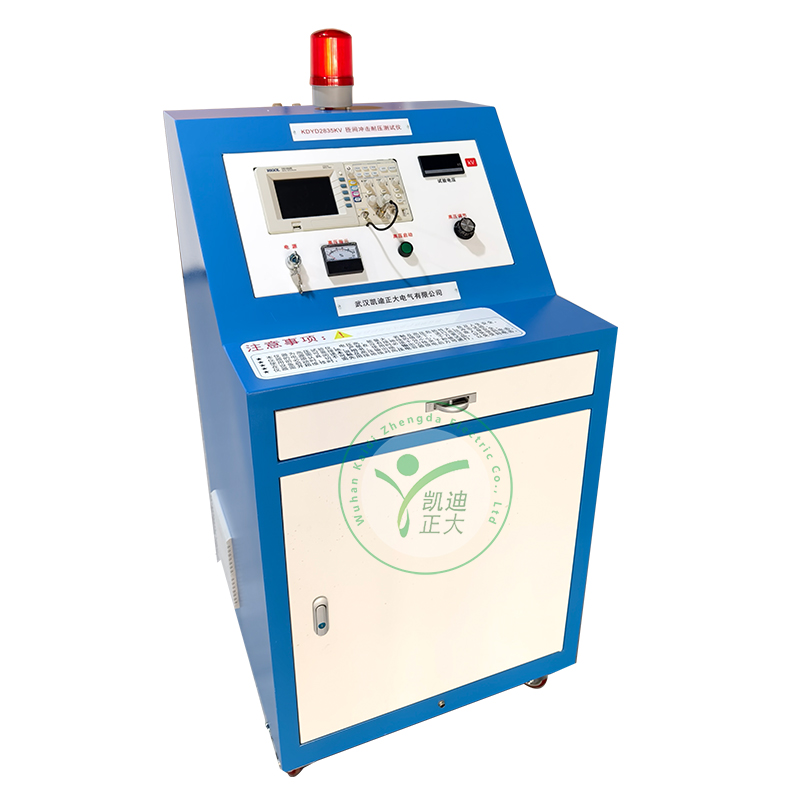

KDYD2835KV 匝間沖擊耐壓測試儀是采用脈沖波形比較法,以高壓沖擊波對二線圈或繞組進行過電壓的模擬檢測，并由示波器來判別二繞組波形差異的一種測試儀器。它能迅速、正確地判斷線圈或繞組匝間絕緣電暈放電、局部或相間短路、開路、接線嵌線錯誤、線圈平衡等各類故障。



KDYD2835KV 匝間沖擊耐壓測試儀適用于額定電壓 10000V 及以下大中型高中壓、交直流電機的繞組匝間絕緣檢測；也可用于變壓器繞組、電器線圈繞組的匝間絕緣檢測。 因電機、變壓器繞組由于絕緣結構和絕緣材料的不一致，特別是操作者工藝水平的不同，在繞線、嵌線、刮線、接頭端部整形、搬運等工序工藝環節都會引起不同程度的絕緣損傷，使繞組存在著各種形式的匝間絕緣故障，因此，匝間絕緣是電機、變壓器的薄弱環節。

KDYD2835KV 匝間沖擊耐壓測試儀是以檢測被試品阻抗對稱平衡情況為基本原理，采用沖擊波比較法以高頻、高壓脈沖對電機、變壓器繞組進行等效過電壓的無損模擬試驗，利用儀器本身示波器觀察波形對比分析，能直觀、迅速正確的測試繞組匝間短路及各種阻抗不平衡故障。

技術指標

輸入電壓：220V±5%；頻率 50Hz/60Hz ±2%；
測試范圍：0～35kV 范圍內連續可調；±5% ；
觸發次數：3.25 次/秒
波前時間：0.1 - 0.5 µs (標準規定) ；
容差為：(+0.3)/(-0.1)µs；
極性：負極性；
脈沖電容：0.05μF；
最大輸出能量：30J；
功耗：1000VA；
絕緣電阻：電源輸入端對機架的絕緣電阻≥20MΩ；
介電強度：電源輸入端對機架能承受1500V/50Hz 1min耐壓試驗無飛狐、無擊穿現象；
環境溫度：0～40度；
相對濕度：≤80%(40度時)；

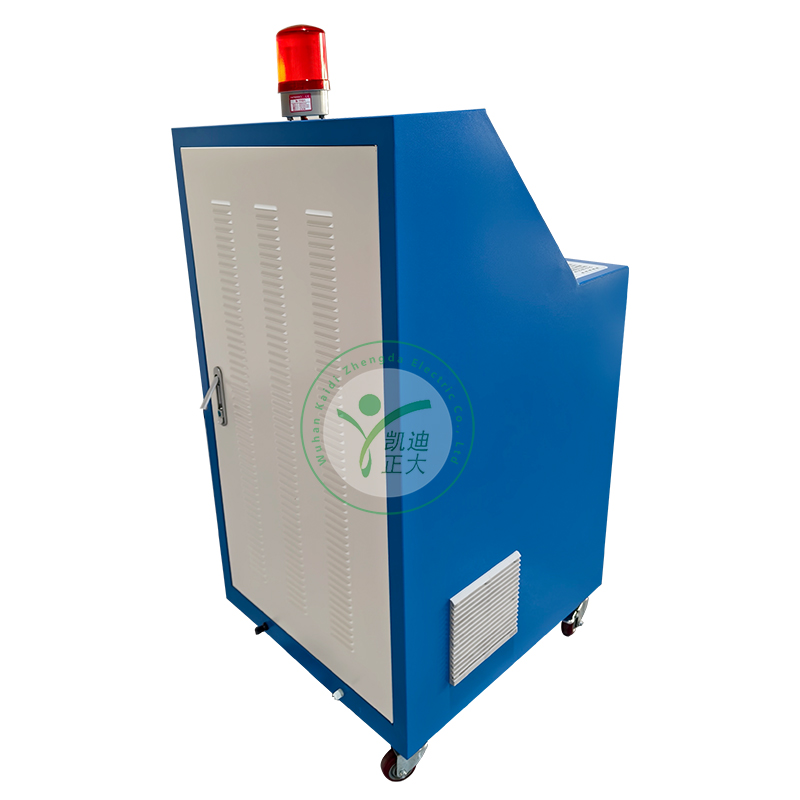

外形尺寸：700×700×1600；(底部裝有萬向輪,移動方便)
重量：100kg；
式樣：柜式；
適用范圍：額定電壓10000V及以下交直流電機線圈及整機匝間絕緣沖擊耐電壓試驗。
