產品概述

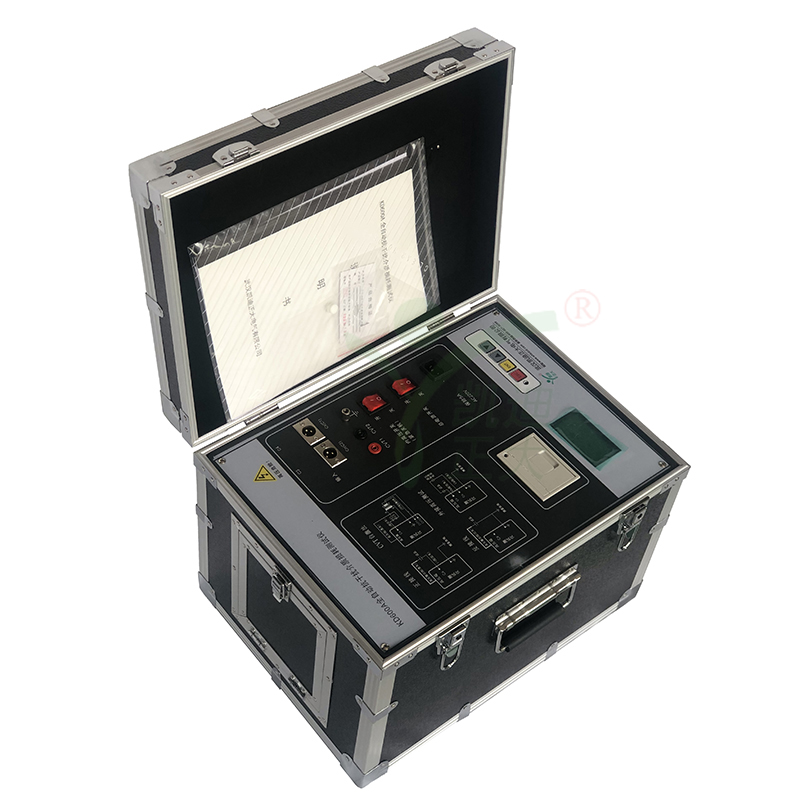

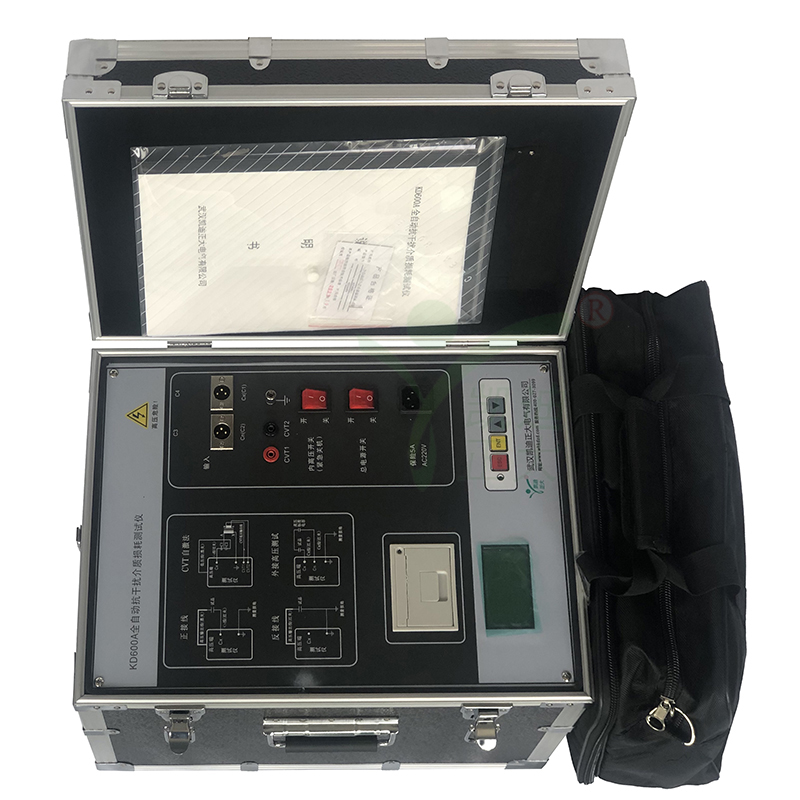

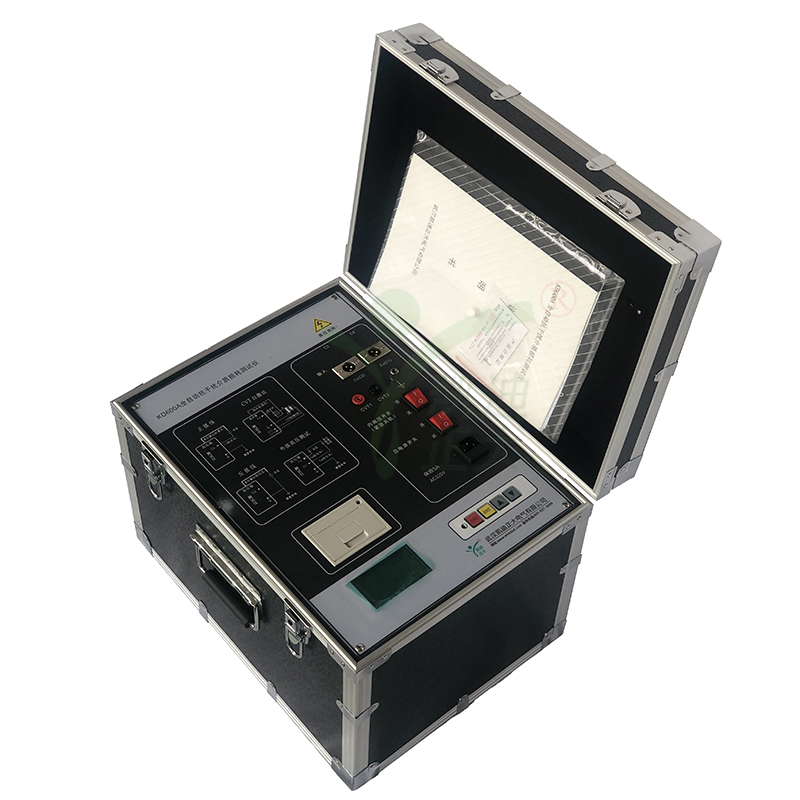

KD600A全自動變壓器介質損耗測試儀是發電廠、變電站等現場全自動測量各種高壓電力設備介損正切值及電容量的高精度儀器。由于采用了變頻技術能保證在強電場干擾下準確測量。儀器采用中文菜單操作，微機自動完成全過程的測量。

該儀器同樣適用于車間、試驗室、科研單位測量高壓電器設備的tgδ及電容量；對絕緣油的損耗測試、更具有方便、簡單、準確等優點。

該儀器可用正、反接線方法測量不接地或直接地的高壓電器設備，同時可以測量電容式電壓互感器的tgδ及主電容C1、C2電容量。

儀器內部裝備了高壓升壓變壓器，并采取了過零合閘、防雷擊等安全保護措施。試驗過程中輸出0.5KV～10kV不同等級的高壓，操作簡單、安全。



本儀器設有以下保護功能：

高壓短路保護
CVT過壓保護
儀器接地不好保護

主要技術參數

1、高壓輸出： 0.5 ～10kV，每一檔增加500V，共有二十檔，容 量：1500VA
2、準確度： tgδ: ±(讀數*1.5%+0.04%)；Cx: ±(讀數*1.5%+5PF)
3、分 辨 率： tgδ：0.01％ Cx：1pF
4、測量范圍： 0.1% ＜ tgδ ＜ 100%；3PF＜ Cx ＜ 60000PF；10KV時，Cx ≤30000PF；5KV時，Cx ≤60000PF
5、電源： AC 220V士10％ 50士1Hz
6、測量方式：a.工頻：50Hz； b.異頻：45Hz/55Hz 自動變頻
7、諧波適應： ≤3％
8、使用條件： -15℃－50℃ 相對濕度＜80%
9、外型尺寸： 460（L）×345（W）×350（H）
10、重 量： 35 kg

裝箱清單
測試儀主機：1臺
高壓輸出電纜：1根
試品輸入電纜：1根
220V電源線：1根
地線：1根
5A保險管：4只
熱敏打印紙：1卷
產品合格證：1枚
使用說明書：1本
出廠檢驗報告：1份
