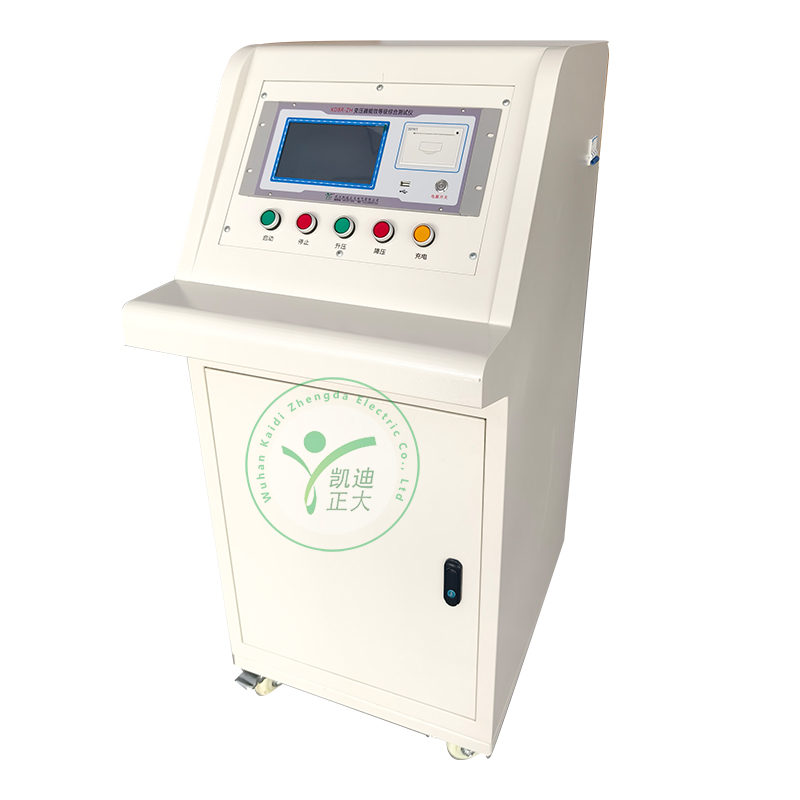

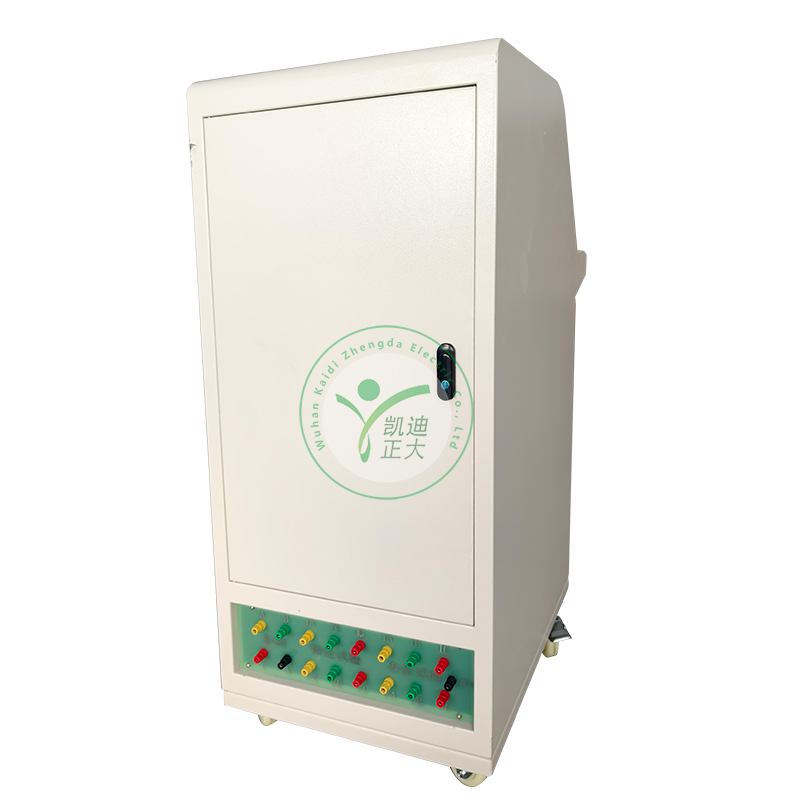

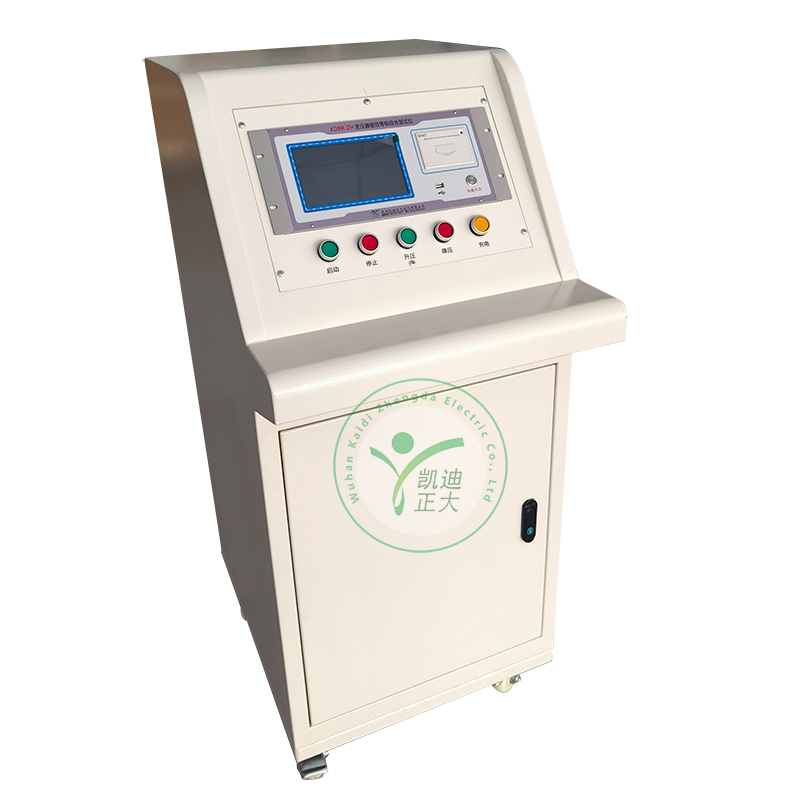

變壓器能效等級綜合測試儀用于變壓器容量、空載、負載等特性參數測量的精密儀器。本儀器為多功能測量儀器，相當于往常兩種測試儀器：即變壓器容量測試儀+變壓器空負載測試儀。它可對多種變壓器的容量、型式、空載電流、空載損耗、短路（負載）損耗、阻抗電壓等一系列工頻參數進行精密的測量。



本產品具有體積小、重量輕、測量準確度高、穩定性好、操作簡單等諸多優點。可以取代以往利用多表法測量變壓器損耗和容量的方法，接線更簡單，測試、記錄更方便，使您的工作效率得到了大幅度的提升。

1.可精確測量各種配電變壓器的容量，方便、準確。
2.可測量變壓器的空載電流、空載損耗、短路電壓、短路（負載）損耗。
3.儀器內部自動進行量程切換，允許測量電壓、電流范圍寬，接線簡單。
4.單機可以完成1000KVA以下的配電變壓器全電流下的負載實驗的測量；在三分之一額定電流下可完成3150KVA以下的配電變壓器的負載試驗的測量（在三分之一的額定電流下，儀器可換算到額定電流下的負載損耗參數）。
5.所有測試結果均自動進行相關校正。儀器可自動進行諸如：波形校正、溫度校正、非額定電壓校正、非額定電流校正等多種校正，使測試結果準確度更高。
6.采用7英寸觸摸大屏幕，全漢字菜單及操作提示實現友好的人機對話，觸屏使操作更簡便，寬溫液晶帶亮度調節，可適應冬夏各季。
7.自帶實時電子鐘，自動記錄試驗的日期、時間利于實驗結果的保存、管理。
8.面板式熱敏打印機，可現場快速打印試驗結果。
9.數據（試品設置、測量結果、測試時間等）具備掉電存貯及瀏覽功能，可以存儲1000組以上的實驗結果，USB可導出試驗數據。
10.允許外接電壓互感器和電流互感器進行擴展量程測量，可測量任意參數的被試品。
11.儀器可對10kV配電變壓器的能效等級進行準確的測量與判斷，并且對應能效等級，油浸式變壓器損耗可測量到S22（電工鋼帶）和SH25（非晶合金）；干式變壓器損耗可測量到SCB18（電工鋼帶）和SCBH19（非晶合金）。

1、環境條件
溫度：－20C～50C
環境濕度：10%～85%
海拔高度：<2500m
外界干擾：無特強震動、無特強電磁場

2、測量范圍
有源部分：
電流輸出：0～10A
電壓測量：0～10V
測試容量：容量測量范圍： 30kVA～65000kVA
特性部分：
電壓：20～650V
電流：0.5～100A
頻率：45Hz～65Hz

3、測試精度
電壓、電流 ±（讀數×0.2%+2字）
功率（0.2≤cosφ≤1） ±（讀數×1.0%+2字）
容量 ±（讀數×10%+2字）

4、絕緣強度
電壓、電流輸入端對機殼的絕緣電阻≥100M?。
工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。
