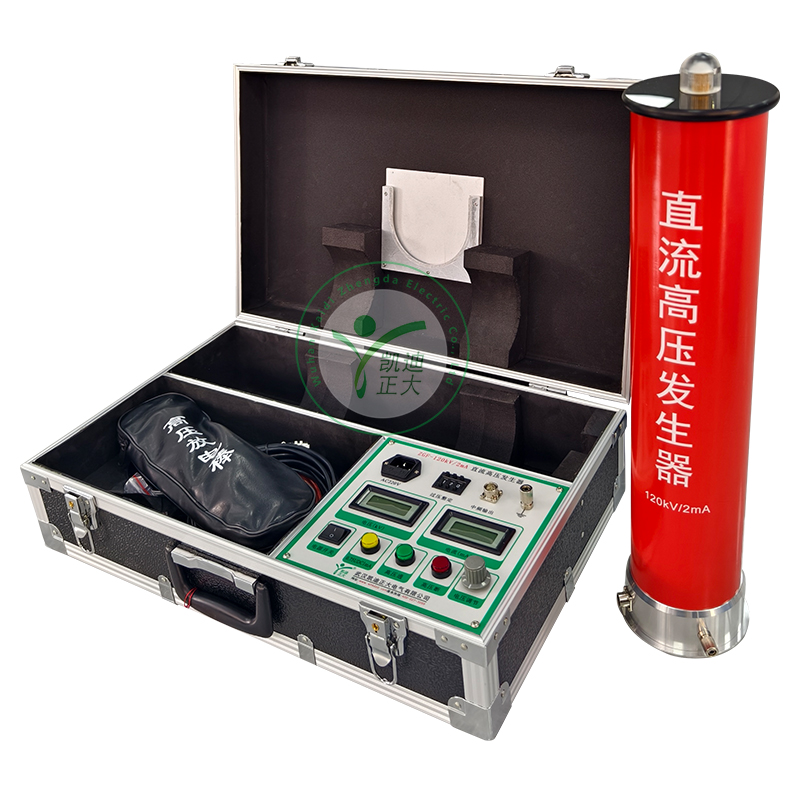

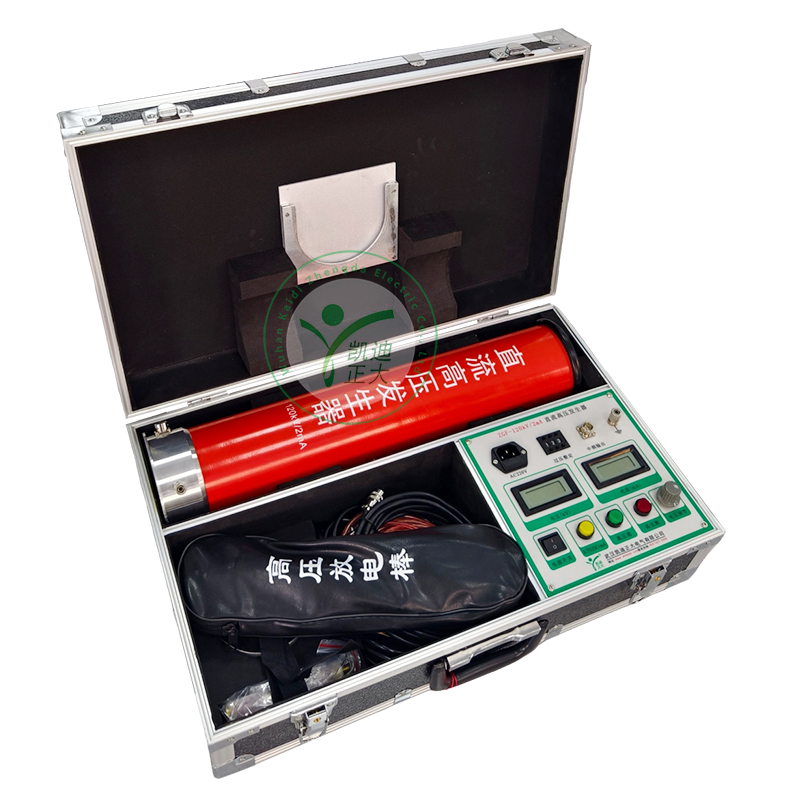

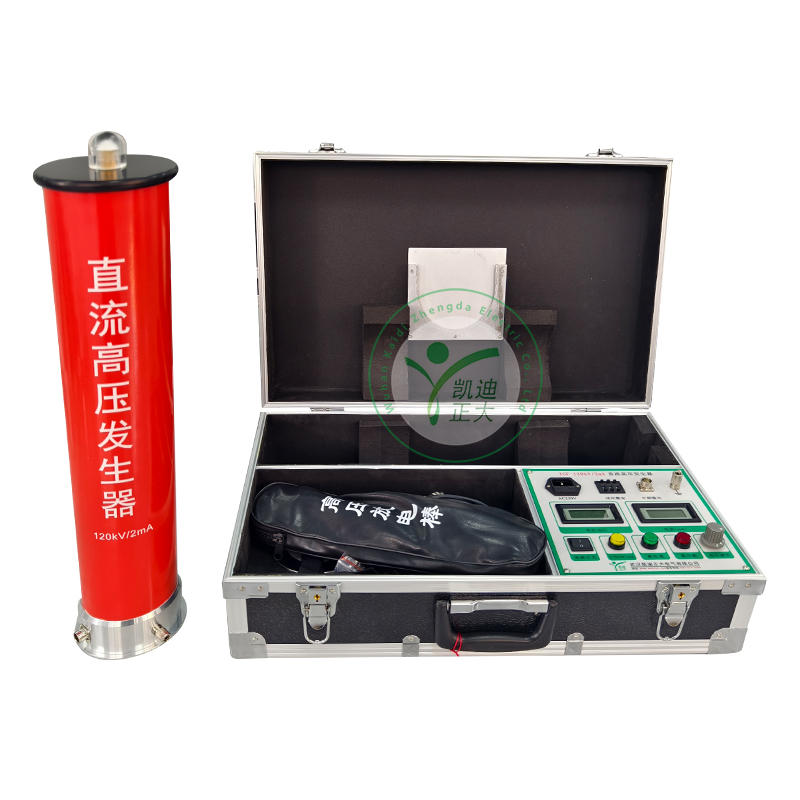

KDZG-II直流高壓發生器是按照中國行業標準ZGF 24003-90《便攜式直流高壓發生器通用技術條件》的要求，研究、制造的便攜式直流高壓發生器，適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備的直流高壓試驗。


KDZG-II直流高壓發生器采用中頻倍壓電路，應用PWM中頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器具備了高品質、便攜式，并能承受額定電壓放電而不損壞。

KDZG-II直流高壓發生器儀器主要部件選用美國、德國、日本等國先進技術的元器件，使儀器更可靠、更穩定，倍壓筒體積小，容量大，過載能力強，便于現場作業試驗。

產品特點
1.體積更小、重量更輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用。 采用大屏幕點陣液晶顯示屏，并具有人機對話功能，全屏顯示試驗參數和相關信息；
2.采用PWM中頻脈寬調制技術、脈沖串邏輯陣列調制，采用大功率IGBT器件和電壓大反饋，從而使輸出高壓穩定度更高，波紋系數更小。
3.儀器主要部件均選用美、德、日等國進口先進技術的元器件，經久耐用，不怕連續對地直接短路放電。
4.精度高、測量準確。電壓、電流表均為數字顯示，電壓分辨率為0.1kV，電流分辨率為1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流， 高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
5.電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高。
6.負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全，各種技術指標均優于行業標準。
7.增設了高精度75%VDC-1mA的功能，做氧化鋅避雷器測量帶來方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器試驗時，當電流升到1000uA時、就按下0.75UDC--1mA的按鈕，這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將調壓電位器回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它的試驗。
8.氧化鋅避雷器全自動測量功能：重復性好，精度高；并配有光釬微安表；
9.自動升壓功能：預設試驗電壓，輸出電壓可恒壓保持；
10.自動計時功能：對試驗加壓時間進行預設置并計時，計時完畢后自動降壓；
11.高壓過壓整定采用微處理比較，精度高，可靠性好；
12.保留手動試驗模式：計算機聯機功能；
13.數據儲存功能：可計時捕獲試驗參數和自動保存試驗結果；
14.可直接在控制箱上讀取高壓側電流；
15.根據電磁容性理論，采用特殊屏蔽，多級隔離和接地等保護措施有機結合，設備在承受額定電壓放電時不損壞。
16.方便的過電壓整定設置功能，采用了數字撥盤開關，能將整定電壓值直觀顯示，使你操作更隨意，顯示數值單位為kV。
17.倍壓筒采用美國技術研制生產，中頻變壓器經有關專家特殊設計、體積小，容量大，過載能力強，便于現場作業試驗。
18.底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。（適用于200KV）
19.控制箱上蓋可作為防風底座，可與倍壓筒接插，增強倍壓筒的穩定性。


主要技術性能
額定電壓（KV）：0～120kV連續可調；負極性輸出。
額定電流（mA）：2mA。
額定功率（W）：240W。
電壓測量精度：數顯表±（1.0 %讀數±0.2KV）。
電流測量精度：數顯表±（1.0 %讀數±2）。
波紋系數：≤1.5％（輸出電流≤4mA時）；≤1.0％（輸出電流≤3mA時）；最大充電電流可達到4.5mA。
電壓穩定度：隨機波動，電源電壓變化±10%時≤1％。
過載能力：空載電壓可超出額定電壓10％使用十分鐘最大充電電流為1.5倍額定電流。
電源：單相AC220V±10％ 50Hz。
工作方式：間斷使用；一次連續時間最長為30分鐘。
工作環境：溫度：-10～40℃；相對濕度：室溫為25℃時不大于85％（無凝露）；海拔高度：1500米以下。
帶電容負荷能力：被試品電容量無限制；可用1.5倍的額定電流充電（4.5mA）。
結構特點：環氧玻璃鋼電氣絕緣倍壓筒；空氣絕緣、無泄漏之慮。
操作箱特點：高精度0.75UDC--1mA單觸按鈕（精度≤1.0％）適合氧化鋅避雷器試驗；過壓保護采用撥碼設置，一目了然；立臥兩用型國際標準機箱,現場更方便。
