KDCJ-400kV雷電沖擊試驗裝置滿足配電變壓器、高壓開關類設備、電流互感器、電磁式電壓互感器的雷電沖擊試驗要求，標稱電壓：±400kV；額定級電壓：±100kV；級數：4級；額定能量：30kJ；控制部分應能夠?qū)\(yùn)行參數進行實時顯示，能夠完成沖擊設備直流充電電壓、充電時間、放電球距、觸發方式和極性自動換接等參數的設定，并監控和測量其運行。

KDCJ-400kV雷電沖擊試驗裝置系統有武漢凱迪正大公司研制具備與智能安全圍欄智能互聯;儀器設備內含通訊接口、網絡加密及協議轉換裝置，具備檢測數據直接采集、自動傳輸、數據加密功能，可實現將檢測數據加密上傳至招標方檢測中心的檢測網關。

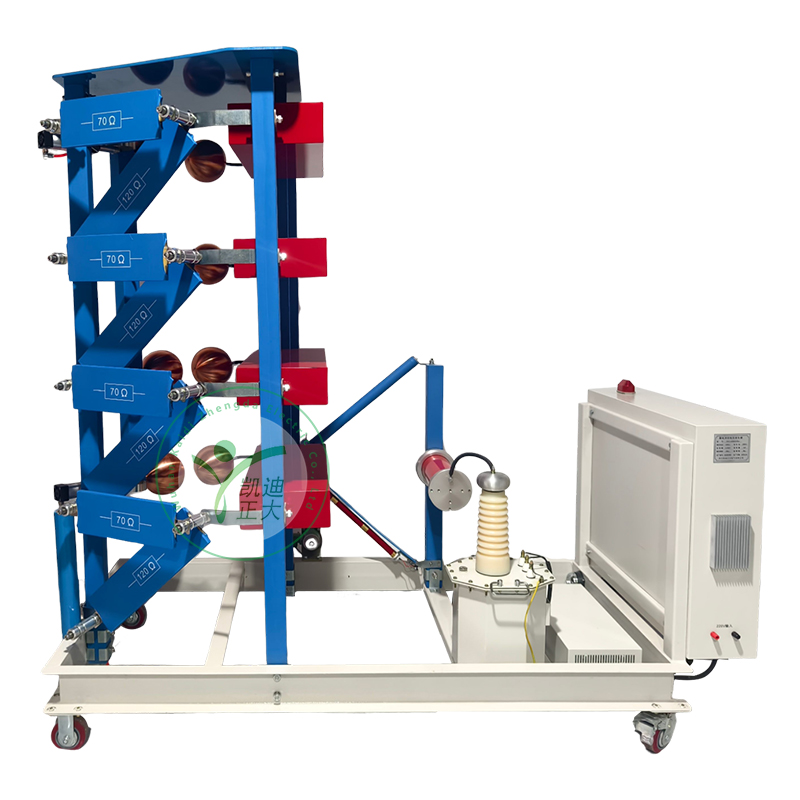

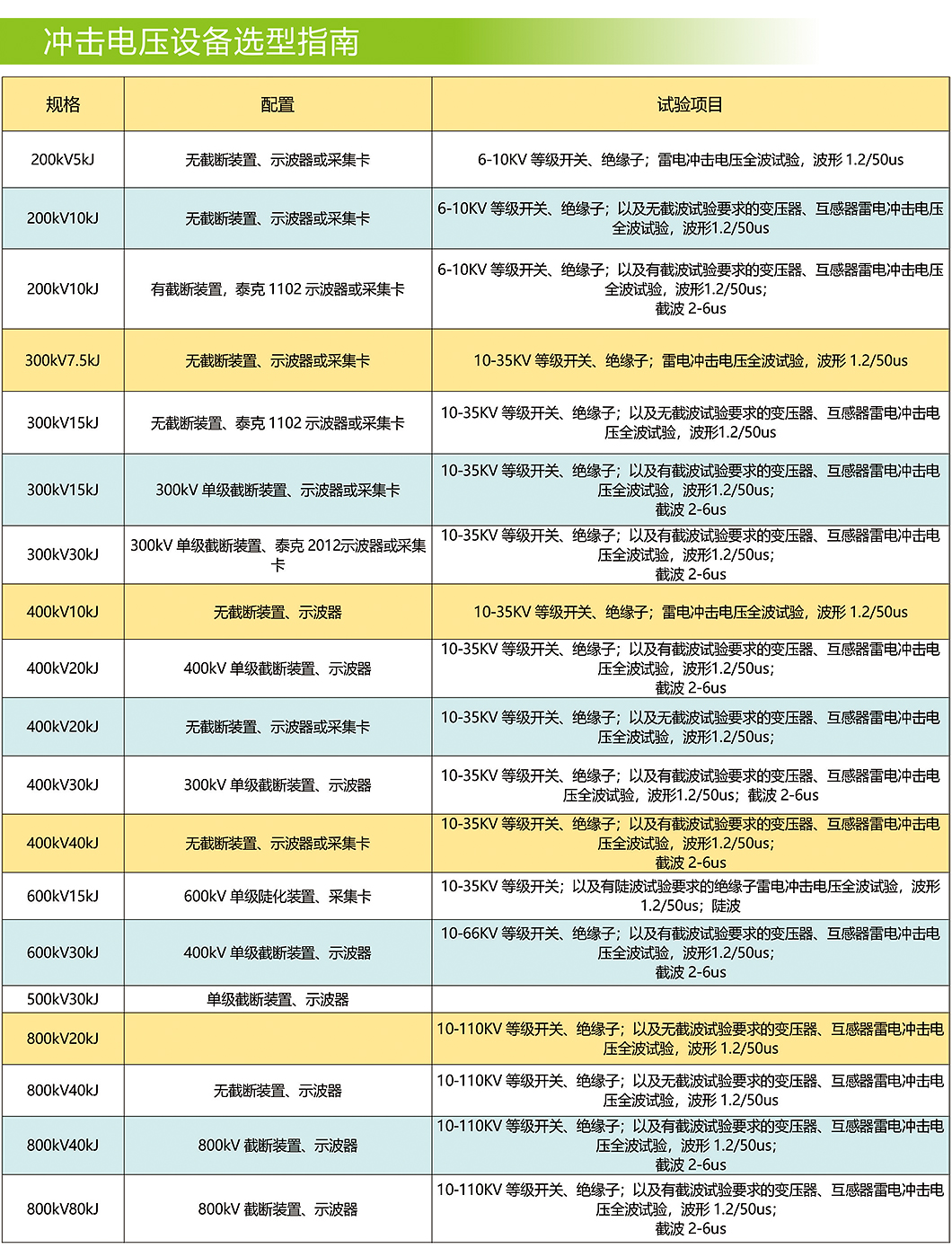

KDCJ-400kV雷電沖擊試驗裝置沖擊發生器本體模塊
標稱電壓：±400kV；
額定級電壓：±100kV；
級數：4級；
額定能量：30kJ；
沖擊電容量：0.25µF；
額定級電容量/級電壓/級能量：1µF/100kV/5kJ；
同步范圍：＞20%；
同步放電失控率：＜5%；
最低輸出電壓：12kV；
充電電壓不穩定度：＜±1.0%；
點火范圍：10kV～100%UH。

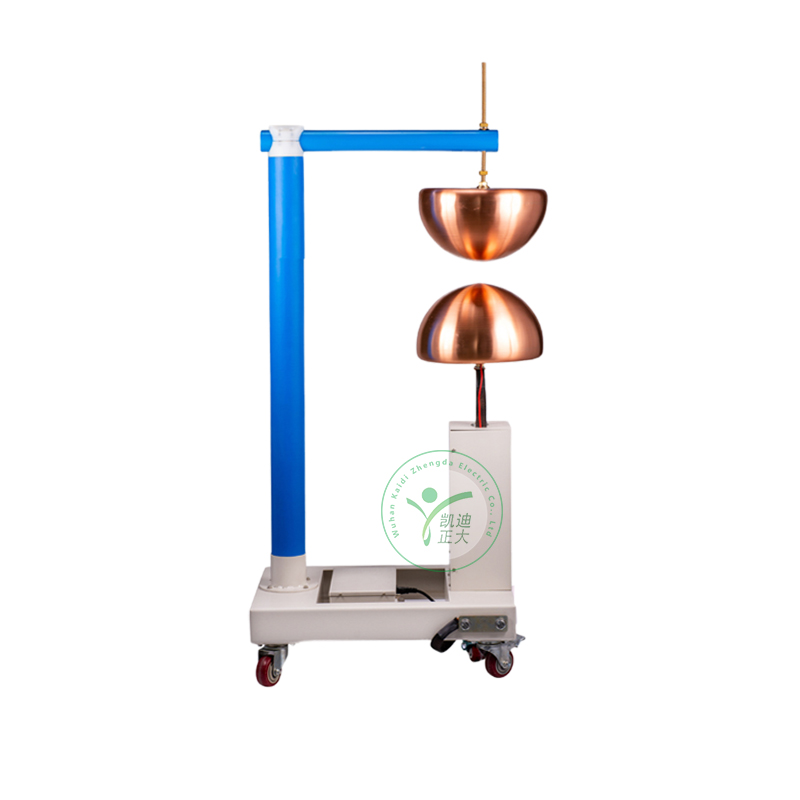

KDCJ-400kV雷電沖擊試驗裝置單球截波裝置
額定電壓：300kV；
截?cái)鄷r(shí)間標準偏差：＜±0.2µS ；
級數：1級；
球隙數量：1對；
波頭時間：1.2±30%s；
截?cái)鄷r(shí)間范圍：2～6µS；
過沖：小于5%；
觸發方式：三間隙球放電觸發；
延時方式：采用LC延時；
結構型式：單球截波球隙距離由控制臺通過電動傳動機構調節，與控制臺進行電氣連接能夠?qū)崿F(xiàn)遠程控制球距，在外加觸發電壓下，截?cái)嘌b置無誤動和拒動，不同步率控制＜2%，成套裝置手推可移動式，頂部裝有均壓罩。

KDCJ-400kV雷電沖擊試驗裝置充電模塊
武漢凱迪正大公司采用恒流充電裝置；
采用絕緣筒油浸式充電變壓器，原邊電壓220V，付邊電壓50kV，額定容量5kVA，變壓器密封良好，無滲漏油；
采用2DL-150kV/100mA的高壓整流硅堆；
保護電阻采用漆包電阻絲有感密繞在絕緣管上；
采用不對稱倍壓充電方式；
直流電阻分壓器采用100kV/200MW/2W油浸式金屬膜電阻，低壓臂電阻裝在分壓器底法蘭內，低壓臂上的電壓信號用屏蔽電纜引入控制臺內；
自動接地開關采用電磁鐵分合接地機構，試驗停止時可自動將主電容器經保護電阻接地；
恒流充電的電感、電容裝在控制臺內，充電變壓器、高壓整流硅堆、保護電阻、自動接地開關和絕緣支柱等安裝在一個移動式底盤上。

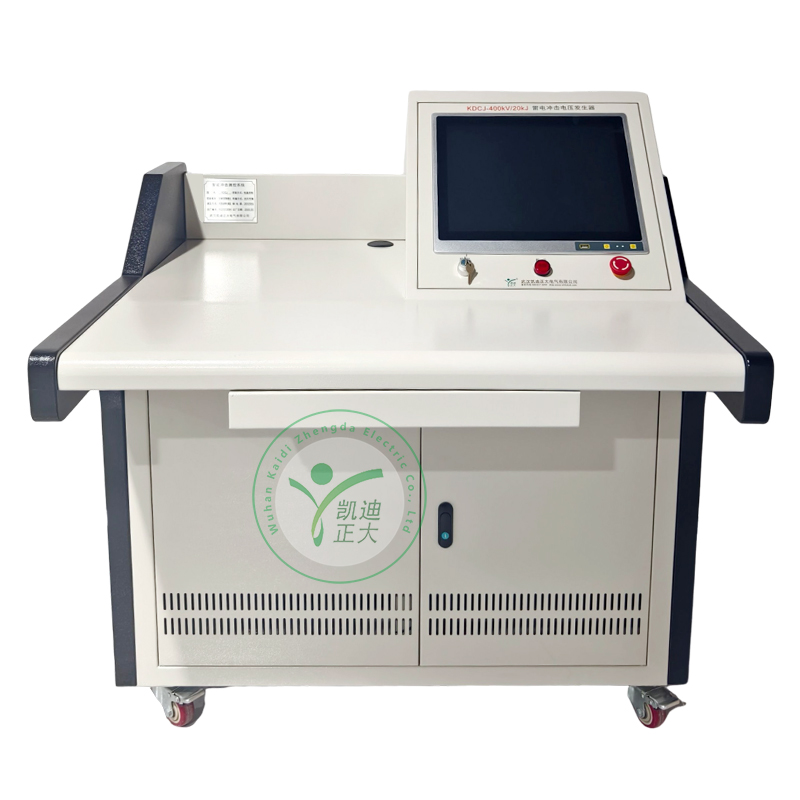

KDCJ凱迪正大公司計算機控制測量系統
每級充電電壓整定范圍：0～150kV
每級充電工作電壓：10～150kV
充電電壓調節精度：0.1kV
充電電壓不穩定度：＜1%
充電升壓時間：
a.設定范圍：10～190S b.調節精度：1S c.報警延時2S

可控硅調壓裝置：
輸入控制電壓：4～200mA 輸入電源電壓：220V±10%（AC）
輸出交流電壓：10～220V（連續可調） 輸出交流電流：0～23A
脈沖放大器點火脈沖：≥15kV/100ns


測量系統技術參數：
入口電壓：＜±1000V
采樣速率： 1.25GS/S
帶寬：100MHz
通道數：2個
分辨率：8bit
功率：＜1000W

控制系統的功能要求
a.動作控制
能自動控制放電球距跟蹤充電電壓，并顯示放電球距值
控制本體自動接地
沖擊次數預置
b.充電控制
采用可控硅調壓恒流充電方式
能夠手動和自動控制發生器的充電過程，可根據試驗要求，調節充電電壓和充電時間并顯示充電電壓值
采用自控方式充電時，能使充電電壓按所需的充電曲線上升，自動穩定在預先整定的充電電壓值上
c.觸發控制
能手動、自動或報警觸發點火
能延時觸發截波裝置點火，其追時范圍為0～9.9µs
d.安全聯鎖控制
整個系統具有完善的警燈、警鈴等試驗區報警功能和控制接口
具有門聯鎖功能
具有自動接地和安全接地與系統聯鎖，過流和過壓保護功能
具有緊急停止功能
4）測量系統的功能要求：
具有波形顯示，分析、成圖和打印功能，設定測量參數，自動計算各波形數據，整個系統具有自動記錄、自動分析、報告輸出等三項基本功能。

　　武漢凱迪正大電氣有限公司位于九省通衢的江城之都的武漢市，始建于2003年1月，公司生產經營范圍：電力儀器儀表。主要產品有繼電保護測試系列、大電流發生器、高壓試驗儀器、互感器測試儀器、變壓器測試儀器、接地電阻測試儀器、高壓開關測試儀器、避雷器測試儀器、三倍頻發生器、直流高壓發生器、模擬開關、SF6檢漏儀、微水測量儀、高壓數字兆歐表、水冷式發電機絕緣電阻測試儀等。

　　武漢凱迪正大電氣有限公司以“誠信、質量、科技”作為企業文化，面向電力行業的廣大用戶，不斷開拓進取;先后于湖北大學電力系、華北電力大學、青島大學、武漢電力工程學建立技術合作。公司已擁有電力部電力設備及儀表質量檢測中心檢驗鑒定、ISO9002質量體系認證及產品質量認證、質量服務AAA級企業、計量器具制造定點企業。產品主要在全國二十多個省市成功運行，贏得廣泛贊譽。
