產品簡介

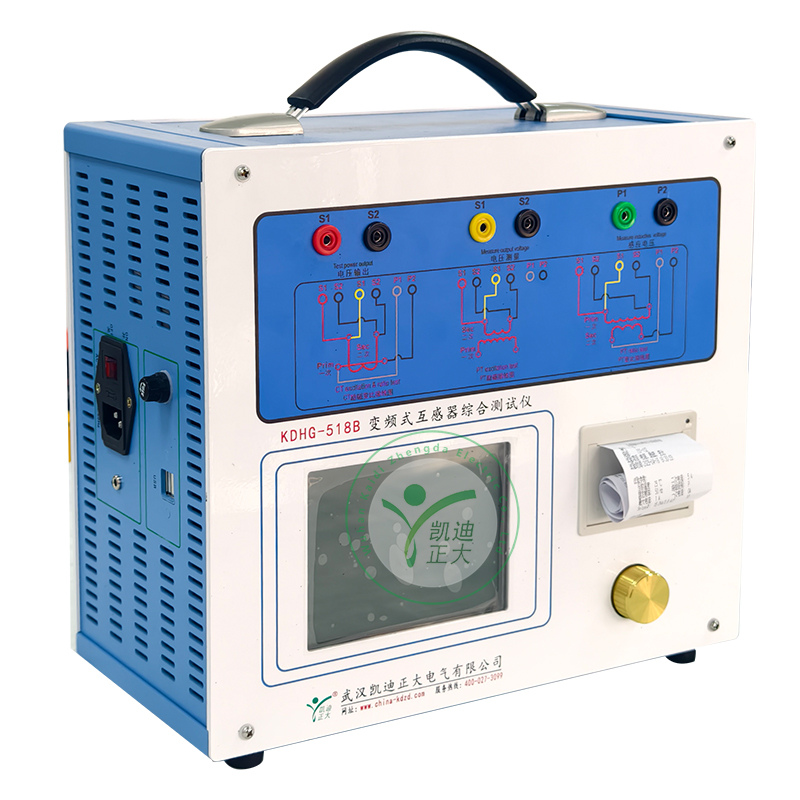

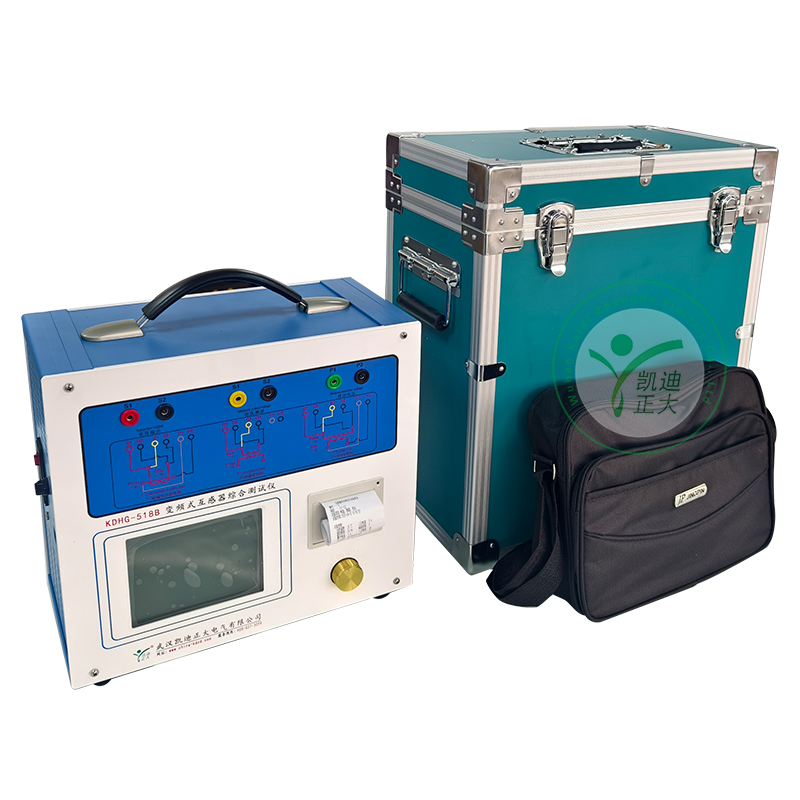

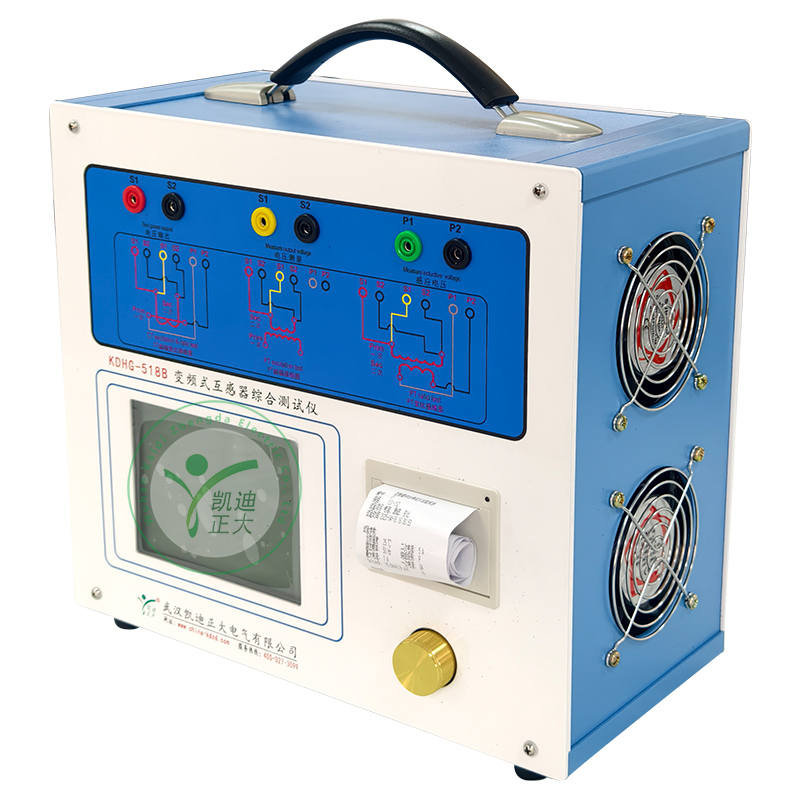

KDHG-518B 變頻式互感器綜合測試儀僅需進行簡單的數字設定：設定互感器的額定參數。儀器將全過程自動記錄數據，并自動將變比極性、伏安特性曲線等計算并顯示出來，省去換線、手動調壓、人工記錄、整理、描曲線等煩瑣勞動。

現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用簡單的測試接線和操作以實現電流互感器的檢定，降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作；快捷、簡單、精確、方便。



功能特點
1.既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性和二次繞組電阻測試。

2.自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT參數。

3.測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。

4.基于低頻法測試原理，能應對拐點高達40KV以上的CT測試。

5.測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。

6.界面友好美觀，全中文圖形界面，面板自帶打印機，可隨時打印曲線圖及測試數據。

7.帶有大容量存儲器，可存儲2000組測試數據，數據掉電不丟失；

8.具備藍牙功能，可過藍牙連接外部設備（ 選配 ）。

9.試驗完畢后將數據存入U盤，可以在電腦端用軟件進行數據分析，并生成WORD報告。

10.拐點自動計算功能，試驗數據篩選打印功能，自帶日期/時間功能。

11.單機一體化，重量輕，僅重8.2Kg，方便攜帶，便于流動試驗。



主要技術參數
測試用途：保護和計量類CT、保護類PT

輸入電源：電壓 AC220V±10%；頻率 50/60Hz

輸出
電壓：0~180Vrms
電流：12Arms，36A（峰值）
精度：±0.2%

CT變比測量
范圍：1~40000
精度：±0.2%

PT變比測量
范圍：1~40000
精度：±0.2%

相位測量
精度：±3min
分辨率：0.3min

二次繞組電阻測量
范圍：0~300Ω
分辨率：1mΩ
精度：1%±1mΩ

交流負載測量
范圍：0~300VA
分辨率：0.01VA
精度：0.2%±0.1VA

環境條件
運行溫度：-10℃～+50℃
存儲溫度：-10℃～+50℃

濕度：相對濕度：5%～95%，不結露
儀器尺寸：340mm×296mm×174mm
儀器重量：重量<9kg
