KDZD5550系列電纜測試終端用于交流測試以及局部放電和tanδ塑料絕緣中壓電纜的測量。這些電纜終端是油絕緣的。

其主要特點包括易于操作、電纜準備時間短、設置時間短。

電纜端部可以在遠離測試實驗室的地方準備，電纜可以很容易地安裝在終端上。在正常情況下，電纜中使用的絕緣油（市售礦物油）在需要更換或過濾之前，終端可以使用幾個月。



KDZD5550系列有兩種不同的類型：
KDZD5550 50，額定電壓為50kV，可直接固定在電纜卷筒上。

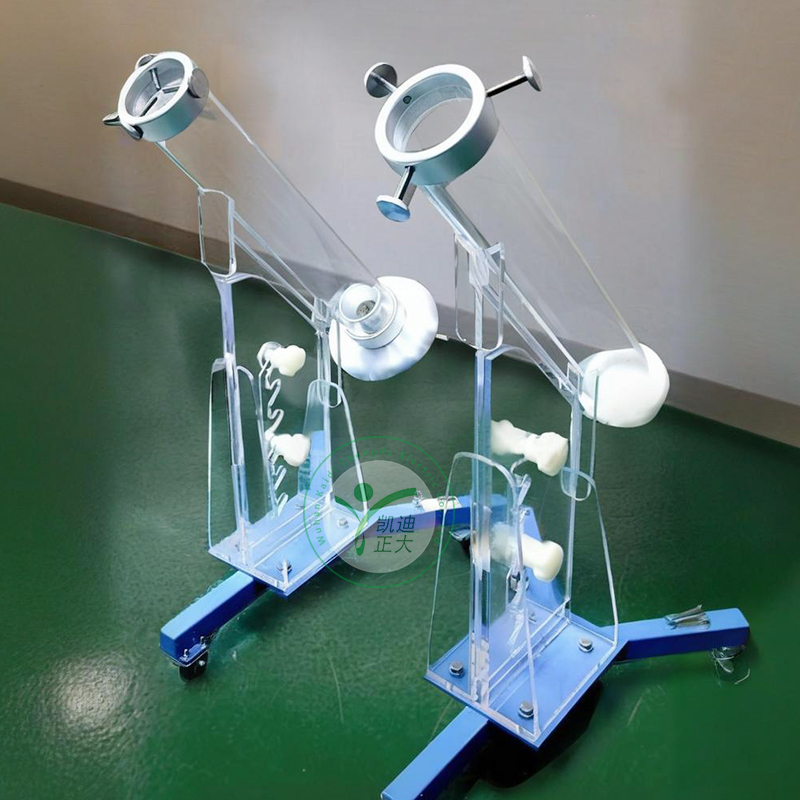

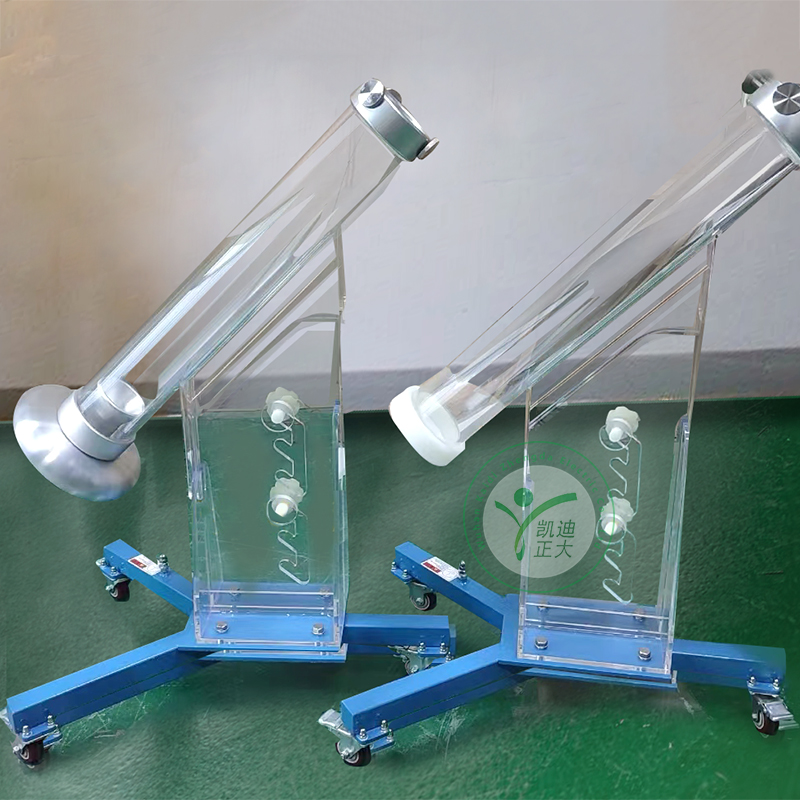

KDZD5550 75/100， 額定電壓為75/100 kV，安裝在裝有容器的手推車上?？梢允占央娎|從電纜測試終端中取出時從電纜上滴落的油。
玻璃油桶直徑： Ф180mm
推車： 長*寬*高 1190mm* 700*1350mm
油桶底部到車輪 距離：415mm
油桶頂部到車輪 距離：1360mm
重量：93kg

應用
所涵蓋的應用包括根據IEC、ANSI/IEEE和其他國家標準進行電纜常規測試。


技術參數
KDZD5550-50
50/60Hz時額定電壓（kV）：50
額定電壓下局放水平（pC）：≤1
50Hz 頻率，1min，測試電壓（kV）：60
每個終端絕緣油體積 （L）：2
重量（2組少油）（kg）：8
外半導體層上的最大電纜直徑：35
最大導體直徑：30
寬：220

KDZD5550-75
50/60Hz時額定電壓（kV）：75
額定電壓下局放水平（pC）：≤1
50Hz 頻率，1min，測試電壓（kV）：90
每個終端絕緣油體積 （L）：15
重量（2組少油）（kg）：45
外半導體層上的最大電纜直徑：60
最大導體直徑：35
長：1190
高：1350
寬：700

KDZD5550-100
50/60Hz時額定電壓（kV）：100
額定電壓下局放水平（pC）：≤1
50Hz 頻率，1min，測試電壓（kV）：120
每個終端絕緣油體積 （L）：15
重量（2組少油）（kg）：55
外半導體層上的最大電纜直徑：60
最大導體直徑：35
長：1370
高：1400
寬：700

電纜終端零部件及附件
2 個電纜測試終端，附件：KDZD5550 50配2個緊固裝置
4個屏蔽套
4 個接觸件
2個 滴油收集器
30L 絕緣油
1 套操作說明
