SF6 氣體密度繼電器檢驗儀的作用與工作原理

　　一、SF6 檢驗儀的作用

　　SF6 氣體密度繼電器檢驗儀中的SF6氣體密封在固定容器中。在20℃額定壓力下有一定的密度值。雖然SF6氣體的壓力隨溫度變化，但在斷路器運行的各種允許條件范圍內，SF6氣體的密度始終不變。由于SF6斷路器的絕緣和消弧性能在很大程度上取決于SF6氣體的純度和密度，因此對SF36氣體純度的檢測和密度監測顯得尤為重要。如果用普通壓力表監測SF6氣體的泄漏，很難區分SF6氣體的壓力變化是由實際泄漏引起的還是由環境溫度的變化引起的。為了經常監測密度，SF36斷路器應配備SF6氣體密度計或密度繼電器。SF6密度繼電器測試儀用于監測，密度繼電器用于控制和保護。在現場校驗時，在不同的環境溫度下，測量的壓力值都要換算成其對應20℃時的壓力值，用以判斷SF6密度繼電器的性能。

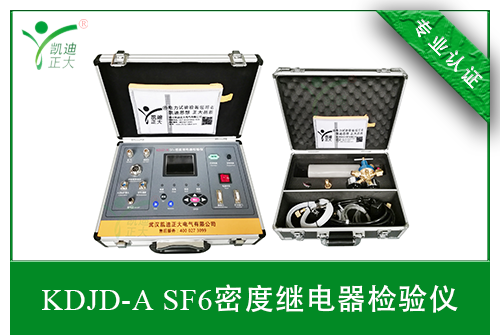

　　KDJD-ASF6密度繼電器檢驗儀是一種智能化自動的SF6密度繼電器校驗儀器。該儀器采用單周期指令微機技術，運行速度是普通單片機的10倍，能對指針式接點輸出及智能式電流輸出的SF6密度繼電器進行現場校驗，采用中斷方式對密度繼電器的動作進行實時捕獲，因此該儀器測量更準確及時。本儀器是SF6氣體任意環境溫度下的壓力進行標準換算的一種便攜式校驗儀器，它也可以對SF6密度表、壓力表進行自動校驗。

　　二、SF6 氣體密度繼電器檢驗儀的工作原理

　　1、當密度計未安裝使用時，若環境溫度為20℃，指針指向OMP，則當環境溫度高于20℃時，雙層金屬帶會拉伸，當壓力降低時，帶的下端會在移動中移動方向，從而驅動齒輪機構的指針向密度或壓力指示值減小的方向移動，指針讀數小于OMP。當環境溫度低于20℃時，齒輪機構和指針將向密度或壓力指示值增大的方向移動，指針讀數大于OMP。

　　2、SF6氣體在斷路器充注過程中，隨著氣壓的增大，彈性金屬管端部向壓力增大方向移動，雙層金始終在20℃內。隨著壓力的增大，運動方向的位移、主動齒輪機構和指針沿密度或壓力指示值的增大方向移動，指示值變大。密度計或壓力表的指示值不僅與壓力有關，而且與溫度有關。在將SF6氣體注入斷路器過程中，由于SF6氣體突然膨脹和壓降，溫度通常從環境溫度降至0℃以下。對雙層金崖培養進行了20℃無m品位的試驗，不能對SF6氣體的實際溫度和環境進行調整。溫度之間的溫差得到補償。因此，在這種情況下，密度計的指示值不能表示實際溫度下SF6氣體的密度或壓力值，也不能表示環境溫度下的密度或壓力值，更不用說密度或壓力的20℃時的值。

　　3、斷路器充滿SF6氣體后，等待一段時間，將SF6斷路器內部溫度與外部環境溫度平衡，然后將SF6氣體調節至額定密度或壓力值。此時，無論SF6氣體的壓力是由于環境溫度的影響而增加還是減小，密度計指針始終指向20℃的額定壓力或空穴值，以進行溫度補償。雙金屬帶。

　　4、斷路器停止運行后，如果斷路器內SF6氣體的溫度與外部環境溫度平衡，指示的空隙或壓力值不會隨外部環境溫度的變化而變化。當環境溫度升高時，斷路器內SF6氣體的溫度和壓力也會升高。隨著壓力的增大，彈性金重管的末端沿運動方向移動，從而將指針驅動到密度或壓力。然而，對于雙層金，重測線隨著環境溫度的升高而拉伸，而其下端則隨著壓力的減小沿運動方向移動，因此兩者的變化幾乎抵消。結果表明，指針的指示值不變，即自動轉換為20℃的密度或壓力值保持不變。相反，當環境溫度降低時，指示值也保持原始密度或壓力值不變。

　　5、當SF6氣體質量和斷路器壓力因某種原因(如試驗時漏氣或吸氣)下降時，白色環境溫度引起的壓力變化可通過雙全厚帶和驅動指針沿指示值下降的方向移動。結果，指針指示的密度或壓力值變小。由于密度計有兩對電觸點，因此當SF6氣體密度降低時，密度計用于向斷路器發出信號并鎖定斷路器。當指針下降到某一位置時，發出充氣信號或閉鎖斷路器。
