變頻串聯諧振試驗裝置是如何工作的

我們已知，在回路頻率f=1/2π√LC時，回路產生諧振，此時試品上的電壓是勵磁變高壓端輸出電壓的Q倍，Q為系統品質因素，即電壓諧振倍數，一般為幾十到一百以上。先通過調節變頻電源的輸出頻率使回路發生串聯諧振。再在回路諧振的條件下調節變頻電源輸出電壓使試品電壓達到試驗值，由于回路的諧振，變頻電源較小的輸出電壓就可在試品CX上產生較高的試驗電壓。

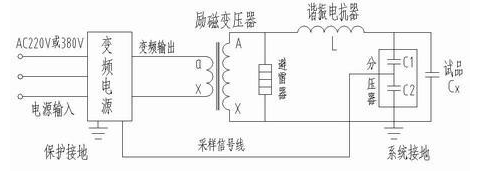

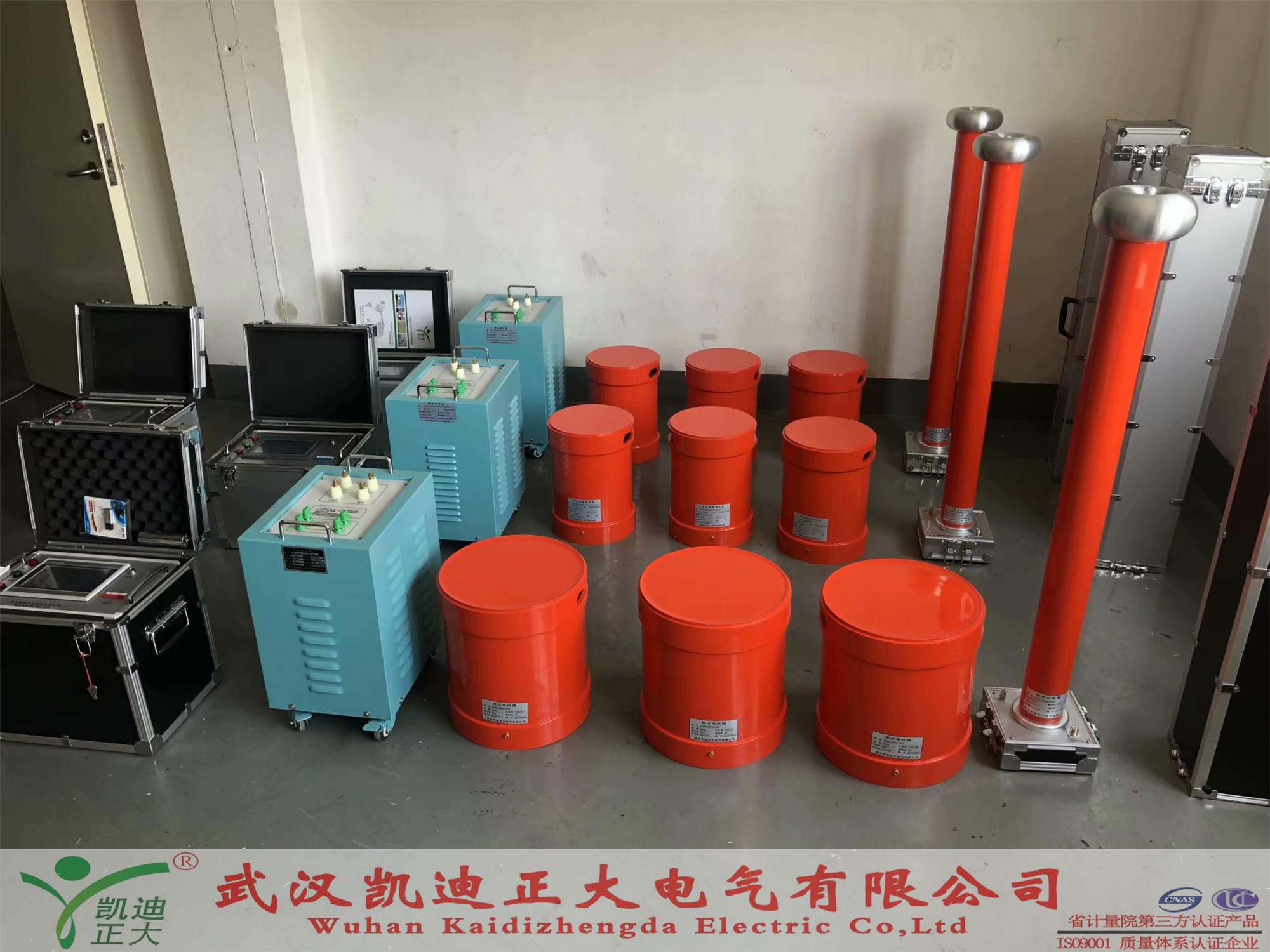

變頻串聯諧振耐壓裝置是利用調諧電感與負荷電容使之產生工頻串聯諧振。變頻串聯諧振試驗裝置以獲得工頻試驗電壓的串聯諧振試驗裝置。串聯諧振由隔離變壓器、調頻調壓電源、激勵變壓器、電抗器和電容分壓器組成，被試品的電容與電抗器構成串聯諧振連接方式;分壓器并聯在被試品上，用于測量被試品上的諧振電壓。并作過壓保護信號，調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。

各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓試驗都須嚴格按試驗規程定期進行，在工頻條件下，變頻串聯諧振試驗裝置由于被試品電容量較大，或者試驗電壓要求較高。對試驗裝置的電源容量相應的也有較高的要求，傳統的工頻耐壓裝置往往單件體積大，重量重，不便于現場搬運。而且不便于任意組合，靈活性較差，比較好的方法是采用串聯諧振的方法進行耐壓試驗。
