串聯諧振耐壓試驗裝置該如何接線？

串聯諧振試驗接線圖

一、電纜試驗操作

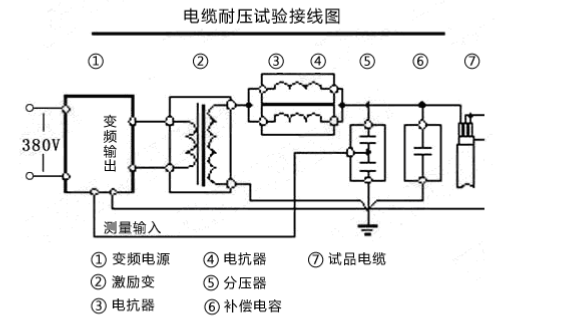

現場接線示意圖：

勵磁變壓器接線注意事項：

1. 用于 10KV 電纜的耐壓裝置，勵磁變壓器一般接低端；

2. 用于 10KV 和 35KV 電纜的耐壓裝置，10KV 電纜耐壓勵磁變壓器接低端，35KV 電纜耐壓勵磁變壓器接較高端；

3. 用于 10KV 、35KV 和 110KV 電纜的耐壓裝置：10KV、35KV 電纜耐壓勵磁變壓器接低端，110KV 電纜耐壓勵磁變壓器接高端；

電抗器及電容器分壓器接線注意事項：

對于短電纜，無論電壓高低，一般將至少兩節電抗器串聯，以確保回路可以諧振。

二、 電機耐壓試驗操作

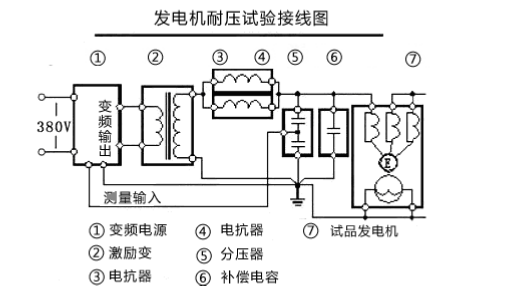

現場接線示意圖:

勵磁變壓器接線注意事項:

1.用于電機的耐壓裝置，勵磁變壓器一般接低端；

2. 用于電機和電纜的耐壓裝置，電纜耐壓勵磁變壓器接低端，電機耐壓勵磁變壓器接高端；

3. 通常情況下，用于電機耐壓的諧振裝置兼容較低電壓的電纜。

三、 GIS、開關及變壓器試驗操作：

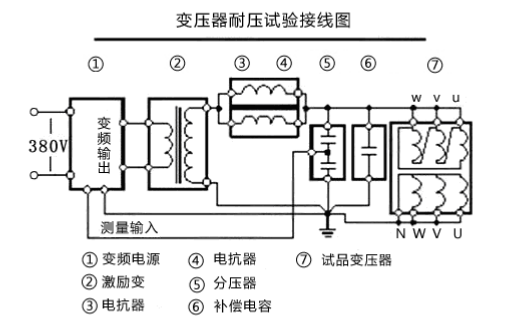

現場接線示意圖：

勵磁變壓器接線注意事項:

1.用于開關、GIS、變壓器的耐壓裝置，勵磁變壓器的輸出電壓一般較高；

2. 用于開關、GIS 的耐壓裝置，勵磁變壓器接高端，變壓器耐壓勵磁變壓器接低端；

3. 通常情況下，改種型號的諧振裝置兼容較較短長度的電纜，勵磁變壓器接低端

電抗器接線注意事項:

1.用于開關及較低電容量的試品交流耐壓試驗時，需要將大多數電抗器串聯在高壓回路中，可以確保諧振。

2.用于開關、GIS、變壓器的耐壓時，需要將電抗器串聯連接，電抗器串聯只數按照實際的試驗電壓確定。

四、通用操作步驟:

正確按照接線示意圖及相關要求連接試驗回路，在現場設置試驗警示標記，正確設置各項試驗參數。
