交流耐壓和直流耐壓試驗的區別

交流耐壓和直流耐壓都是耐壓試驗,是鑒定電力設備絕緣強度的方法。絕緣預防性試驗電氣設備絕緣預防性試驗是保證設備安全運行的重要措施，通過試驗，掌握設備絕緣狀況，及時發現絕緣內部隱藏的缺陷，交流耐壓和直流耐壓都是耐壓試驗,是鑒定電力設備絕緣強度的方法。

絕緣預防性試驗
電氣設備絕緣預防性試驗是保證設備安全運行的重要措施，通過試驗，掌握設備絕緣狀況，及時發現絕緣內部隱藏的缺陷，并通過檢修加以消除，嚴重者須予以更換，以免設備在運行中發生絕緣擊穿，造成停電或設備損壞等不可挽回的損失。
絕緣預防性試驗可分為兩大類：
一類是非破壞性試驗或稱絕緣特性試驗，是在較低的電壓下或用其他不會損壞絕緣的辦法來測量的各種特性參數，主要包括測量絕緣電阻、泄漏電流、介質損耗角正切值等，從而判斷絕緣內部有無缺陷。實驗證明，這類方法是行之有效的，但目前還不能只靠它來可靠的判斷絕緣的耐電強度。
另一類是破壞性試驗或稱耐壓試驗，試驗所加電壓高于設備的工作電壓，對絕緣考驗非常嚴格，特別是揭露那些危險性較大的集中性缺陷，并能保證絕緣有一定的耐電強度，主要包括直流耐壓、交流耐壓等。耐壓試驗的缺點是會給絕緣造成一定的損傷。、

直流耐壓試驗
直流耐壓試驗電壓較高，對發現絕緣某些局部缺陷具有特殊的作用，可與泄漏電流試驗同時進行。
直流耐壓試驗與交流耐壓試驗相比，具有試驗設備輕便、對絕緣損傷小和易于發現設備的局部缺陷等優點。與交流耐壓試驗相比，直流耐壓試驗的主要缺點是由于交、直流下絕緣內部的電壓分布不同，直流耐壓試驗對絕緣的考驗不如交流更接近實際。

交流耐壓試驗
交流耐壓試驗對絕緣的考驗非常嚴格,能有效地發現較危險的集中性缺陷。它是鑒定電氣設備絕緣強度最直接的方法，對于判斷電氣設備能否投入運行具有決定性的意義,也是保證設備絕緣水平、避免發生絕緣事故的重要手段。
交流耐壓試驗有時可能使絕緣中的一些弱點更加發展，因此在試驗前須對試品高新行絕緣電阻、吸收比、泄漏電流和介質損耗等項目的試驗，若試驗結果合格方能進行交流耐壓試驗。否則,應及時處理，待各項指標合格后再進行交流耐壓試驗,以免造成不應有的絕緣損傷。
電氣設備絕緣試驗分兩大類：

（一）耐壓試驗――破壞性試驗
試驗所加電壓等價于或高于設備運行中可能受到的各種電壓。最有效和最可信；可能導致絕緣的破壞?！　　?/span>

種類：工頻耐壓試驗
直流耐壓試驗
沖擊耐壓試驗

（二）檢查性試驗――預防性試驗
測定絕緣某些方面的特性；一般在較低電壓下進行，通常不會導致絕緣的擊穿破壞。

方法有許多種：測絕緣電阻，吸收比
　　　　　　　　　測泄漏電流
　　　　　　　　　測 tgδ，等效電容Ｃ，等效電阻Ｒ
　　　　　　　　　局部放電測試，電壓分布測試
　　　　　　　　　油氣色譜分析
各方法反映絕緣缺陷的性質不同，對不同絕緣材料和絕緣結構的有效性也不同。

兩類試驗間的關系：
相互補充，而不能相互代替
先作檢查性試驗，再確定耐壓試驗的時間和條件

交流耐壓試驗：
交流耐壓試驗是破壞性試驗；在出廠和交接試驗中進行，對其耐壓值的要求也不同。
交流耐壓裝置有：試驗變壓器、工頻和變頻串聯諧振耐壓試驗。根據被試品和試驗設備的容量大小決定是用工頻還是用變頻。
一般地，電纜和GIS用變頻，開關、避雷器、電流互感器用工頻，電壓互感器用三倍頻
1 ．交流耐壓試驗試驗電壓值的確定 ：根據電氣設備的電壓等級，按照交流耐壓試驗標準確定試驗電壓值。

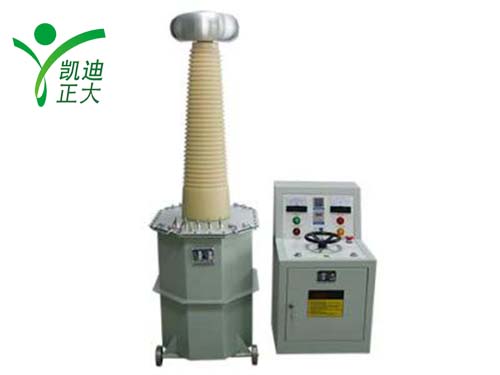

２．試驗設備：試驗變壓器、調壓器、阻容分壓器、測量球隙
３．工頻高壓的測量 ：測量球隙 、阻容分壓器

直流耐壓試驗：

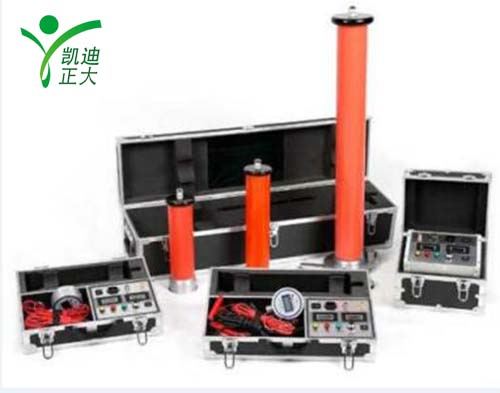

直流耐壓試驗采用直流電壓發生器作為試驗電源。
在進行直流耐壓試驗時可同時進行直流泄漏電流測量，測量微安表可接在高壓側，也可接在低壓側。測泄漏電流時電壓：5kV ～ 60kV。避雷器直流1mA參考電壓（220kV等級）可達290kV。直流耐壓試驗的試驗電壓：2.0~2.5倍額定電壓。

直流耐壓試驗的特點：1、設備較輕便。2、介質無極化損耗。3、可制作伏安特性曲線。4、電壓高容易發現缺陷。5、容易發現發電機端部缺陷。

一個好的絕緣，在標準規定的試驗電壓作用下，其泄漏電流不應隨加壓時間的延長而增加。如果在 0.5倍試驗電壓附近泄漏電流已開始迅速上升，則此設備在運行電壓下即有被擊穿的危險。

為什么交流耐壓試驗與直流耐壓試驗不能互相代替?

因?yàn)榻涣?、直流電壓在絕緣層中的分布不同，直流電壓是按電導分布的，反映絕緣內個別部分可能發生過電壓的情況；交流電壓是按與絕緣電阻并存的分布電容成反比分布的，反映各處分布電容部分可能發生過電壓的情況。另外，絕緣在直流電壓作用下耐壓強度比在交流電壓下要高。所以，交流耐壓試驗與直流耐壓試驗不能互相代替。
