交聯電纜局部放電試驗影響因素分析-懸掛式油杯型試驗終端

  交聯聚乙烯絕緣電力電纜出廠試驗的局部放電（簡稱局放）試驗是國家質檢所對電力電纜局放耐壓試驗要求非常的嚴格，保證產品質量的重要環節。目前，許多電纜制造廠已購置了KDJF局放測試設備，并已有了近十年的試驗經驗，但由于測試設備系統的組成復雜，技術要求高，而且在測試過程中影響因素眾多，因而對測試人員的的技術要求也比較高，在測過程中，常常遇到各種各樣的問題，影響了試驗工作的順利進行。對測試人員而言，如何能快速、準確的區分和確定試驗過程中產生的各類問題的原因，并能及時地解決，這對產品的 生產和質量的控制具有重要意義。

  10kV及以下高壓交聯絕緣電纜，須進行出廠高壓局部放電檢測（推薦KDZD5520工頻電纜局放測試系統），在進行局部放電試驗時，需要將電纜兩端的外屏蔽半導電層剝?nèi)ィ⒔菰趯Ｓ玫挠捅铮员ＷC電纜的端部在施加高壓時，不會因為沒有外屏蔽半導電層的均勻電場而產生放電。傳統的油杯為落地式的，由支架和油杯構成，支架放置在地面上，油杯固定在支架的上端，試驗時，將電纜端部從上端插入油杯內，其不足之處在于:體積大，操作不方便，對于大截面電纜容易造成油杯的翻倒，而且端部剝削的長度很長，造成浪費；并且油杯本身造價也高，制作復雜。

2.電纜的局放試驗裝置系統諧振點找不到常見問題分析

在測試局部放電試驗時，有時發現系統的諧振點找不到，這主要由以下幾個原因所造成的：

（1）電纜在生產制造過程中，由于某種原因造成電纜絕緣存在著導電的絕緣焦粒或雜質，這種情況下，需進行耐壓擊穿，并找出絕緣擊穿故障點并加以消除，這樣才能進行局放試驗。

（2）電纜容量超過系統的負荷能力。由于試樣電纜長度過長，容量已超過了系統負荷的要求無法諧振升壓。

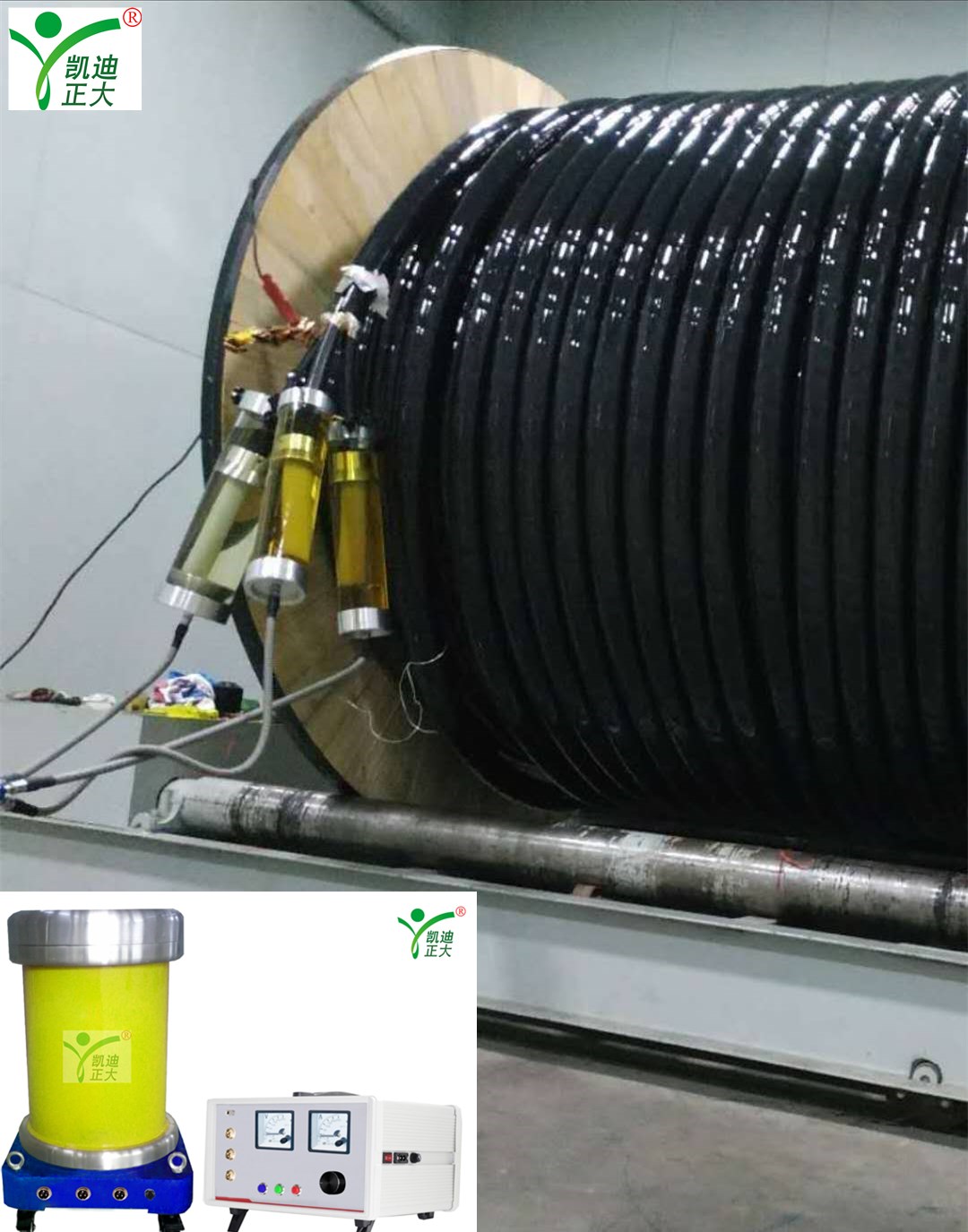

（3）配件懸掛式油杯型試驗終端是一種10kV高壓電纜局部放電檢測用的試驗終端的改進，具體的說是一種10kv懸掛式試驗終端。設備系統存在著問題，如調節器無法升壓，電抗器間隙無法調節等，些時只能與設備制造廠聯系并解決。
