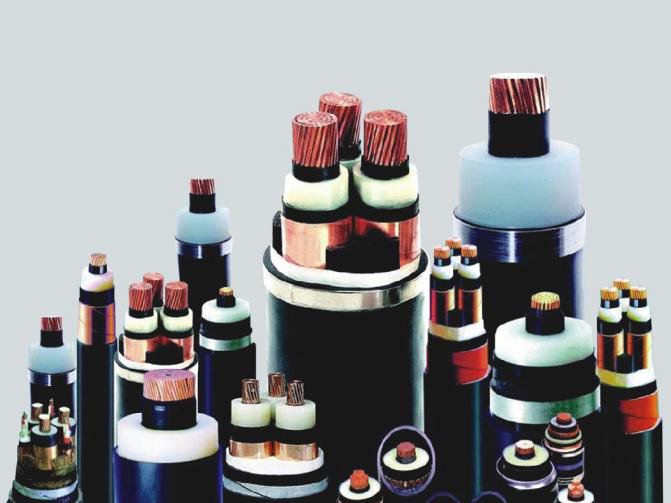

電力電纜分類及電纜故障分析

按電力電纜的耐壓等級分：

低壓電纜：6KV以下電壓等級的電纜

中高壓壓電纜：6KV及以上，35KV及以下等級電纜

高壓電纜：66KV及以上電壓等級電纜

按電力電纜絕緣介質分類：

油浸紙介質電纜：多為中高壓等級的電纜

不滴流紙介質電纜：多為中高壓等級電纜

交流聚乙烯（XLPE）介質電纜：多為中高壓及高壓等級的電纜

其他像塑介質電纜：多為中高壓及低壓等級電纜

充油電纜：多為中高壓及低壓等級電纜

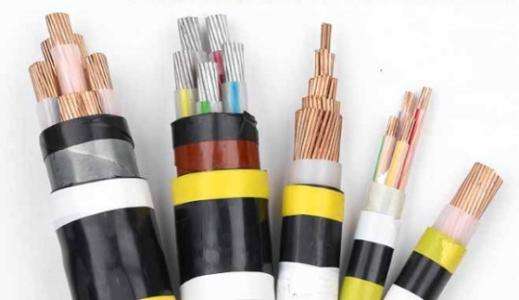

按結構分類：

無外金屬蔽層電纜：多為低壓電纜

有外金屬屏蔽層電纜：多為中高壓及高壓等級電纜

有金屬性內護套電纜：多為中高壓及低壓等級電纜

充油電纜：多為中高壓及低壓等級電纜

電力電纜故障類型及故障性質分析

電力電纜故障分類：

按故障發生部位分類

接頭故障，本體故障

按故障表現形式分類

封閉性故障。外露性故障

按電纜的結構分類

主絕緣故障，內，外套故障

電纜故障性質分類

開路故障：如果電纜絕緣正常，因為導體原因不能正常輸送電壓的一類故障認為是開路故障。如芯線或地線似斷非斷，芯線某一處存在較大的線電阻及斷芯等情況。一般單純性開路故障很少見到，多數表現為低阻或高阻故障并存。

低阻故障：如果電纜的絕緣介質損傷。能直接用“低壓脈沖法”測試一類相同或相對的故障，稱之為泄漏低阻故障。通常叫做低阻故障。一般電阻值在數百歐以下。若電阻值為“零”，則·稱之為·短路故障，它是低阻故障的特例。

泄漏性高阻故障：若電纜的絕緣介質已損壞。并并形成固定的電阻通道。但不能直接用電纜故障測試儀器的：低壓脈沖法”測量的一類故障，稱之為泄漏性高阻故障，阻值通常在數百歐姆以上。在現場當給電纜做直流泄漏試驗時。其泄漏電流隨著所加的直流電壓的升高而連續增大，并遠遠超過電纜本身所要就的范圍值。
