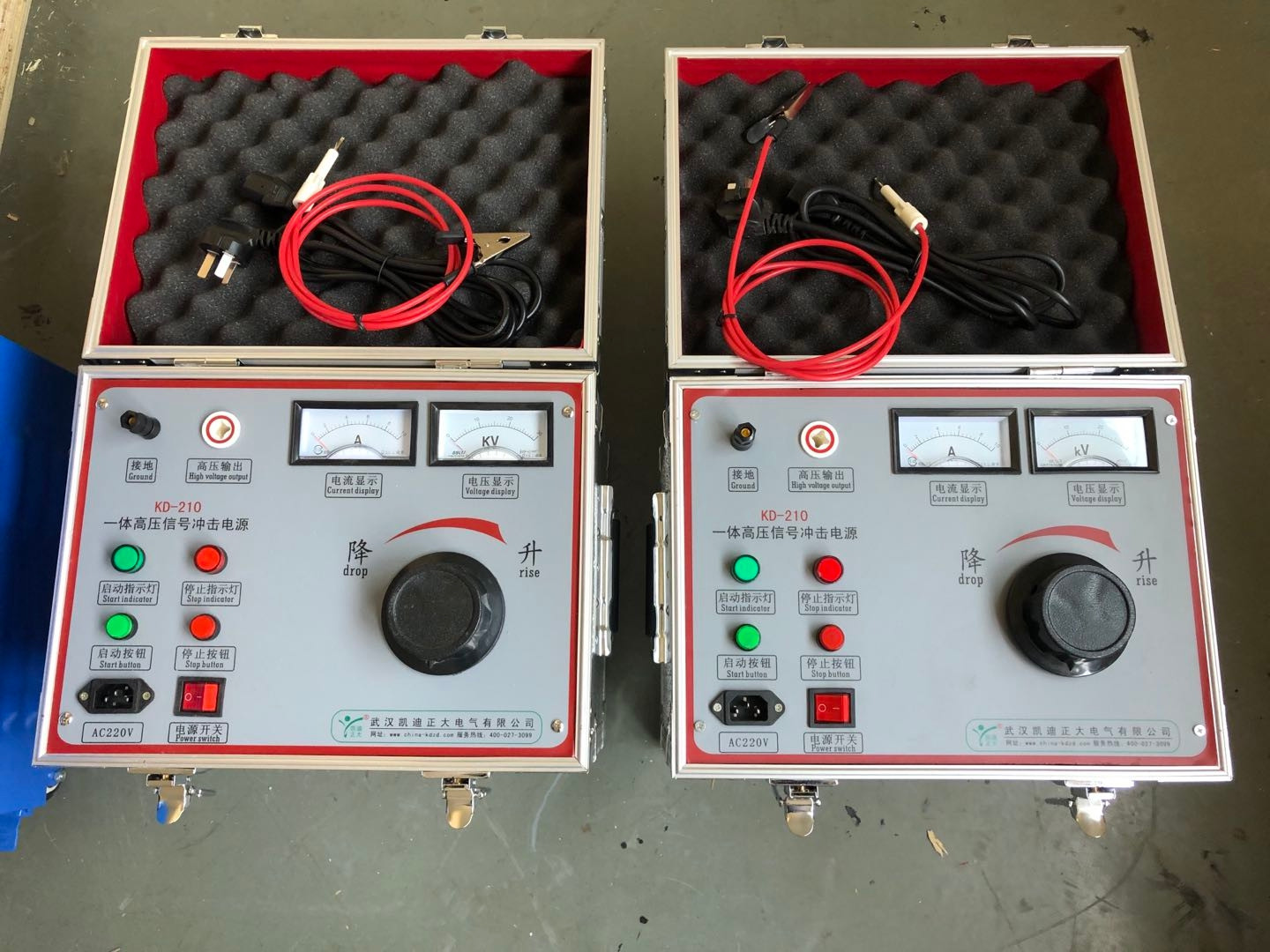

電纜測試高壓信號發生器

    KD-210電纜測試高壓信號發生器，為電纜故障測距、定點提供高壓信號源,替代操作箱（調壓器）和油浸式試驗變壓器的接線繁瑣、笨重的設備。與大部分電氣公司生產的電力電纜故障測距儀、數字式多功能電纜故障定點儀配和使用,可以進行對電纜故障進行：脈沖電流測距、聲磁同步精確定點。

    本發生器可用于低壓電纜的測試。高壓信號的輸出連接線。連接被測的故障電纜，將高壓信號發生器產生的高壓與信號施加到故障電纜。其中，紅色夾鉗為負高壓輸出，黑色夾鉗為測試地。相鎧故障時黑色夾鉗接電纜護層，紅色夾鉗接故障芯線，而相間故障時，黑色夾鉗和紅色夾鉗分別接兩故障芯線。為了確保人身安全，控制單元內部設有工作電源停電后能自動對電纜放電的裝置。在CD-630電纜測試高壓信號發生器工作時，要遠離輸出夾鉗。設備使用完畢后，要先放電，當高壓表指示為零后再拆線。

KD-210一體化高壓沖擊電壓發生器功能特點

1、一體化設計，儲能電容器內置，無高壓外露。

2、高壓輸出直接接至故障電纜，操作安全，接線簡便。

3、多重安全防護，高壓零位啟動，斷電后自動釋放高壓電容儲能。

4、多種工作方式，輸出直流高壓連續可調。

KD-210一體高壓發生裝置技術指標

1、輸出沖擊電壓：0～30KV可調

2、最大儲能：900J

3、電源：交流220V，50Hz

4、體積：560mm×520mm×380mm

5、質量：20kg
