凱迪正大ST3598H變頻串聯諧振高壓試驗裝置小知識

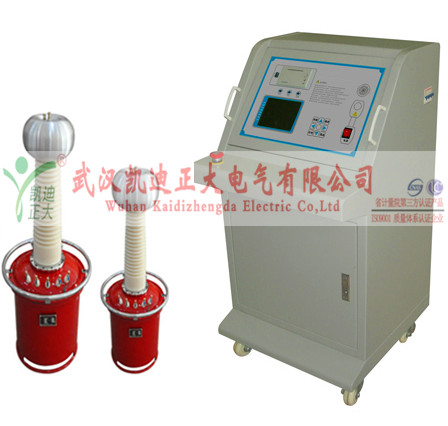

凱迪正大ST3598H便攜式變頻串聯諧振高壓試驗裝置小知識

在電力系統中，變頻串聯諧振也稱為串聯諧振裝置，是根據不同試驗對象的容量大小，電壓等級而設計的大容量、高電壓電力預防性試驗設備，變頻串聯諧振是由變頻控制器、勵磁變壓器、補償電容器、電抗器和電容分壓器組合而成，廣泛用于電力變壓器、GIS全封閉組合電器、電力電纜、母線、開關等電力設備的絕緣性能檢測。

隨著電力設備的發展，大量高電壓電氣設備投入運行，在對這些設備進行交流耐壓時，如果仍采用工頻試驗裝置，會造成其設備龐大、笨重、現場運輸困難等問題，于是10kV、35kV、110kV的交聯橡塑電力電纜，66kV、110kV、220kV 組合電器(GIS)的交流耐壓試驗，水力和火力發電機或電力變壓器等的工頻交流耐壓試驗采用變頻串聯諧振耐壓方式。

由于被試品的不同，試驗電壓，試驗電容會不同，從而勵磁變壓器的接線方式會不同，使用電抗器的節數也不同，所以在得知被試品參數后，最好初步計算一下，以便確定設備的選型。通過計算此次試驗的設備選型為：凱迪正大ST3598H便攜式變頻串聯諧振高壓試驗裝置。

凱迪正大ST3598H便攜式變頻串聯諧振高壓試驗分為三個步驟：

第一設備接線，試驗前對設備進行正確可靠的連接，是成功完成試驗的先決條件，錯誤的接線不但可能損壞試驗設備，更是危機到人身安全。此試驗為高壓試驗，試驗現場應該裝設遮攔或圍欄，且與試驗設備應有足夠的安全距離，向外懸掛“高壓止步”“高壓危險”等標示牌，并派專人看守。

第二參數設置，正確的參數設置，才能使分壓器完成正確可靠的采樣，發送給裝置主機使主機微機系統做出正確的分析，監控整個實驗過程，有突發情況時，對設備進行可靠保護。

第三進行耐壓。

凱迪正大變頻串聯諧振裝置原理：

（1）串聯諧振原理：

回路中，當容抗(1/（ωCx）= 感抗(ωL)時，回路發生諧振現象， 此刻，

Us = Ur，Uc = UL，

Q = Uc / Ur = 1/（ωCR）， Q稱為品質因數值；

一般情況下， 當回路發生串聯諧振時，電容CX、電感L上的電壓放大了Q倍。

（2）變頻串聯諧振原理：

變頻串聯諧振是運用串聯諧振原理，調節變頻電源的輸出頻率f，使回路電感L和試品CX發生串聯諧振。高壓電抗器L是諧振回路重要部件，當電源頻率等于1/(2π√LCX)時，它與被試品CX發生串聯諧振，串聯諧振電壓即為加到試品上電壓。

凱迪正大便攜式串聯諧振裝置特點：

當回路中形成諧振時，此時 Us = Ur，Uc = UL，Q值定義為：Q = Uc/Ur = 1/（ωCR）。

一般情況下變頻串聯諧振系統的Q值能達到幾十至上百，由此可知試品試驗容量能達到勵磁變輸出容量的Q倍，也就是說：變頻串聯諧振系統將勵磁變的試驗電壓和容量放大了Q倍。
