KD7688抗干擾線路絕緣電阻測試裝置

一、KD7688抗干擾線路絕緣電阻測試裝置基本介紹：

　　輸電線路的絕緣特性是電網安全運行的重要指標。近年來輸變電線路走廊越來越密集，許多特高壓線路均采用同塔雙回傳輸線，回廊內不同線路間距近，甚至出現交叉穿越。當線路需要檢修或試驗時，而運行線路無法停電時，會在檢修線路上產生幾千伏到幾萬伏的感應電。在強干擾下，傳統的絕緣電阻測試儀無法滿足線路的絕緣測試，包括進口的頂級絕緣電阻表均無法正常工作，甚至被燒毀。

　　為保障線路絕緣的安全，現有手段主要采用紅外人工巡檢或者直升機巡檢。紅外巡檢只能定性的發現較嚴重泄漏隱患，比如絕緣子，但無法定量獲得線路絕緣電阻值，難以提前發現絕緣隱患。人工巡檢效率極低，直升機巡檢成本高，也只能定性檢查。這些方法均無法獲得線路絕緣電阻值。而在超高壓、特高壓變電站檢測其他設備時，周圍帶電運行的線路或設備會在被測設備上產生很強的感應電，嚴重影響絕緣測試。強感應電情況下的準確的絕緣測試是線路絕緣測試和變電站檢修共同面臨的難題。

　　為解決輸電線路在強感應電情況下(同塔多回線路或交叉穿越線路，一回線路帶電運行、另一回停電檢修)絕緣電阻測試無法進行的難題， 我公司基于多年來積累的絕緣抗干擾技術和相關部門聯合立項，研制生產出KD7688抗干擾輸電線路絕緣電阻測試裝置， 為強感應電情況下開展線路絕緣測試提供了一種安全、有效、方便的設備和手段。

二、KD7688抗干擾線路絕緣電阻測試裝置功能特點：

KD7688抗干擾線路絕緣電阻測試裝置能有效降低工頻感應電壓，抑制高頻電壓，使得絕緣電阻測試的直流高壓通過本裝置加載在被測試品上，從而保證絕緣測試的真實性。同時，抗干擾輔助裝置還可以通過濾波網絡分壓測量感應電，并起到高壓隔離作用，將高電壓區域與儀器操作區域

絕緣電阻表抗干擾能力不小于 1000伏，有模擬、數字雙顯示，并可自動測量絕緣電阻、吸收比和極化指數。

抗干擾能力強

強抗干擾輔助裝置KD7688，本輔助裝置采用特殊的抗干擾技術，能有效降低感應電壓，從而保證絕緣測試的真實性、有效性。該裝置最高可抗 30kV 的感應電壓。強抗干擾絕緣電阻表KD7688，單臺絕緣電阻表抗干擾能力高達數千伏。能自動測量絕緣電阻、吸收比和極化指數。常規測量有4個額定電壓等級，0.5kV/1kV/2.5kV/5kV。外接高壓輔助裝置測試電壓為 5kV。重量輕強抗干擾輔助裝置KD7688單臺設備重量為 7KG, 強抗干擾絕緣電阻表KD7688單臺設備重量為 8KG。配備可拖儀表箱，方便攜帶實用。

安全性高

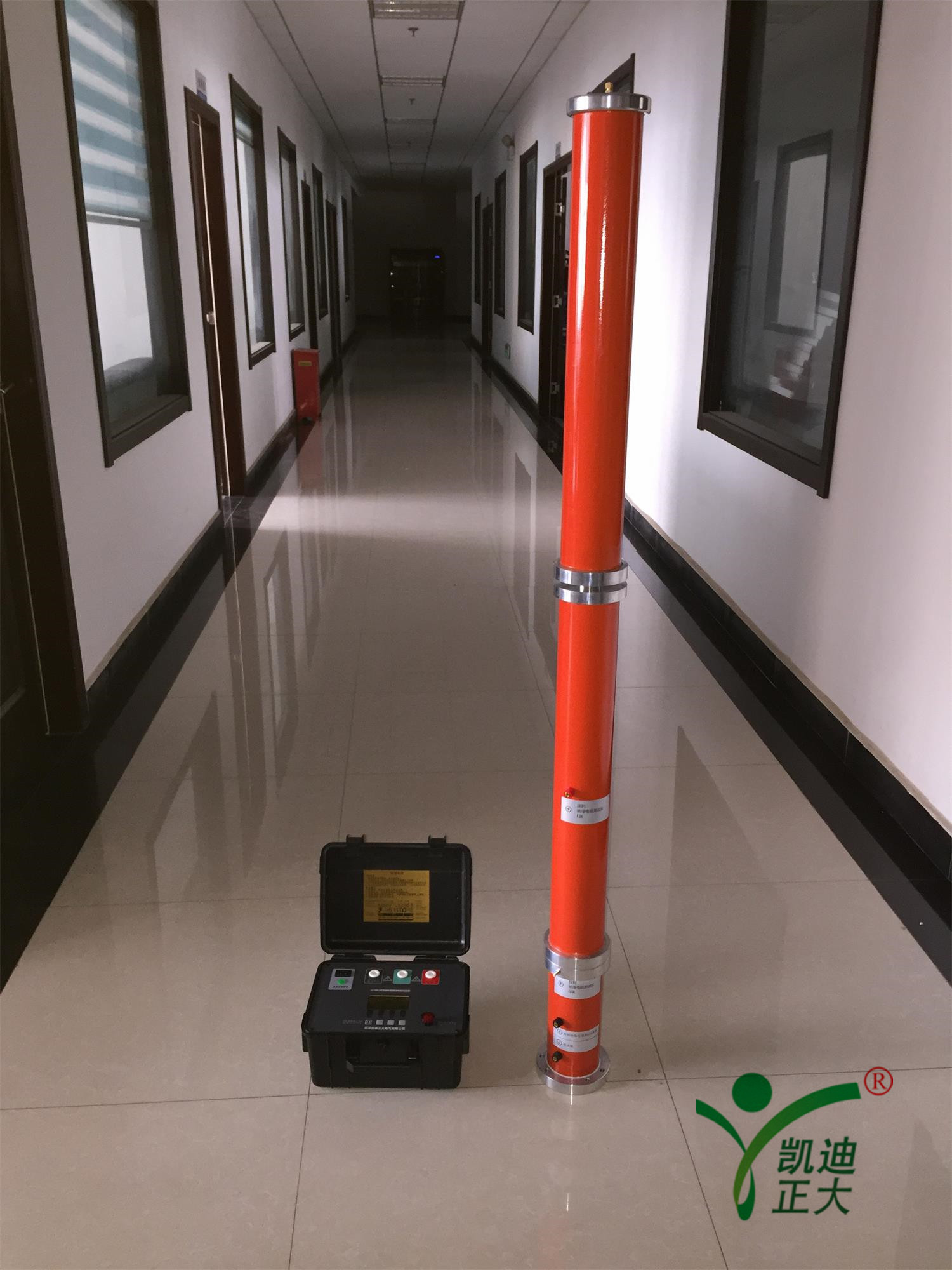

強抗干擾絕緣測試成套設備由抗干擾輔助裝置和絕緣電阻表組成，空間上將有高風險的感應電和人員操作儀表分隔開，操作上先用抗干擾輔助裝置測量感應電大小，在可承受情況下繼續測量絕緣電阻，從而避免了強感應電直接對設備和人員造成危害。另外，測試電源直接來自絕緣電阻表，不需要外接大功率高壓設備，大幅減輕了現場操作的工作量和其他風險，讓強干擾情況下的絕緣測試更安全。

● 可以有效降低感應電電壓，總體抑制能力達到100倍以上。

● 裝置對短路電流的影響小，接入該裝置后仍然可以5mA等效短路電流。

● 多節設計，便與運輸，易于升級擴展更高級別的抗干擾。

● 立式使用，高低壓有效分隔，安全性高。

三、KD7688抗干擾線路絕緣電阻測試裝置技術指標

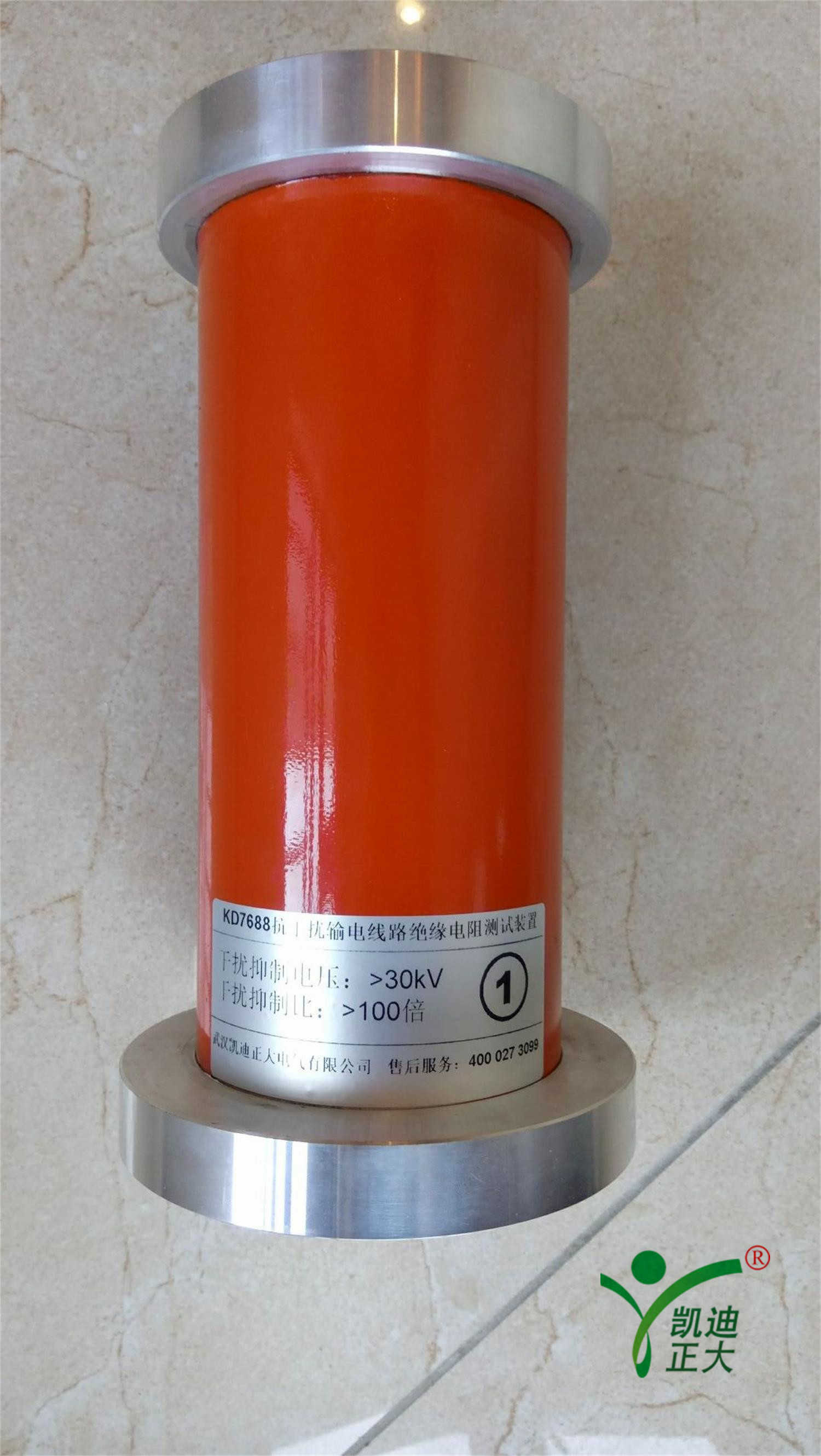

KD7688抗干擾線路絕緣電阻輔助測試裝置

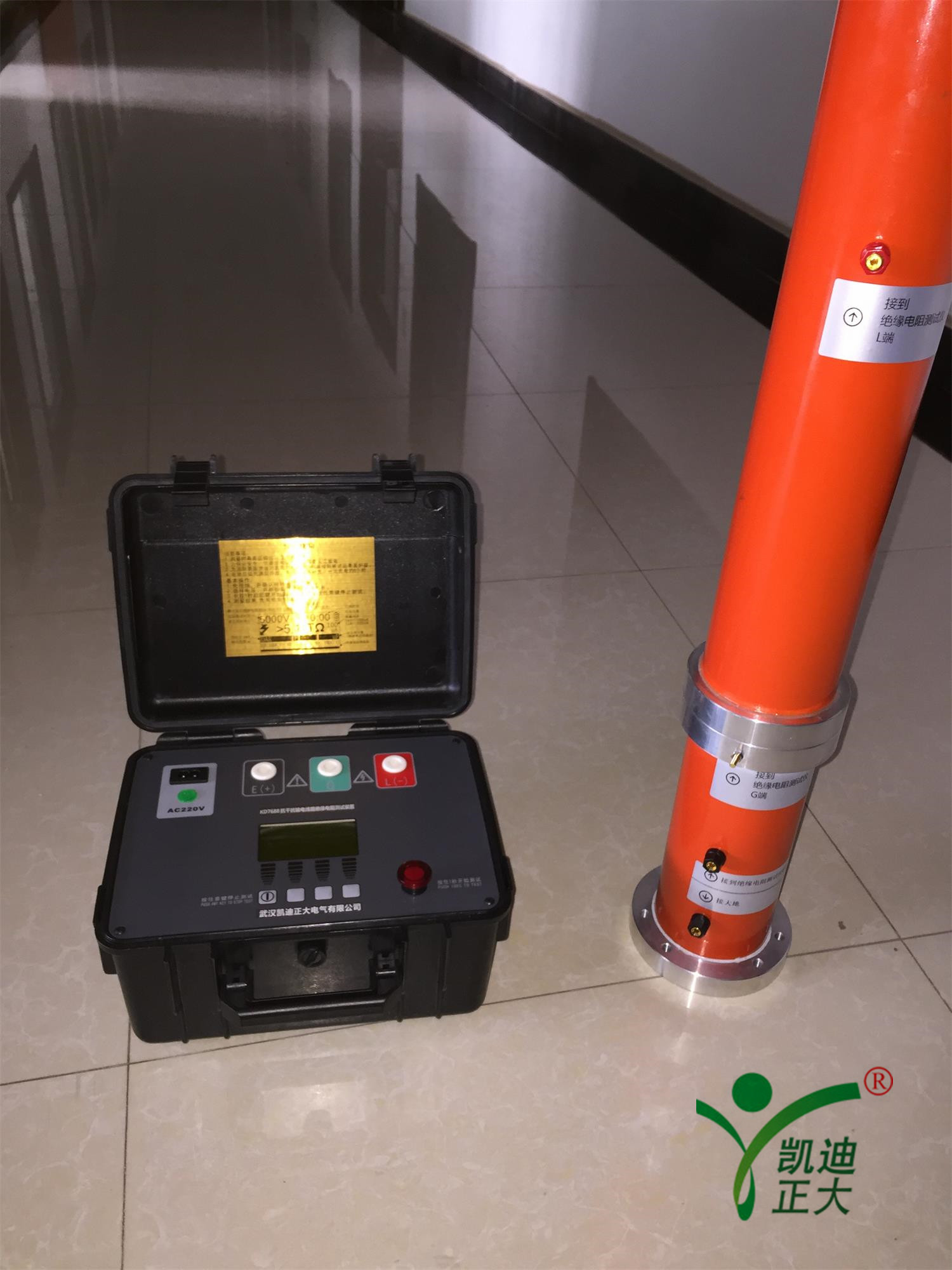

KD7688抗干擾線路絕緣電阻測試裝置主機

● 交流電源：220V±10%，50/60 HZ ，20 VA

● 電池供電：16.8V鋰離子可充電蓄電池

● 電池續航時間：5000V@100M，約6小時

● 尺寸（長x 寬x 高）：26cm x 20cm x 16cm

● 重量：3kg

● 測試電壓精度：標稱值的100% 到110%

● 電流測試量程：10mA

● 電流測量精度：5%+0.2nA

● 短路電流：2到5mA，可調節輸出 (可訂制10mA短路電流)

● 可以承受的感應電壓：不小于 20kV

● 線路端子對地絕緣：不小于 50GΩ

● 抑制能力：不小于 80 倍

● 自身對絕緣測試的影響：+1.6MΩ

● 分壓器變比：電阻式分壓器：1000 : 1

● 電容測試量程：20uF

● 電容測試精度：15%+0.03uF

● 電容試品放電速率： 從5000V到10V，0.5S/µF

● 絕緣電阻測試量程和精確度 （溫度：23±5ºC ， 相對溫度：45 – 75%RH）

四、使用條件

五、服務質量要求

提供完整的技術資料，儀器配置清單，說明書齊全（如英文版的要提供相應的中文說明書），并帶電子版說明書，試驗報告。各種證件齊全，包括產品合格證、保修卡。

    提供一年保修服務，終生維護，在質量保證期內，因產品技術問題、質量問題發生的設備故障（人為操作不當原因致使設備故障除外），凱迪正大公司（接到需方的正式通知后72小時內）到需方或反郵寄回免費進行維修，質保期滿后的維修按照凱迪正大公司的售后服務方式進行處理，保證滿足凱迪正大公司的維修需求，凱迪正大公司應對需方提出的疑難問題提供技術指導。

供方首次免費（不含調試員差旅費）對需方人員定期進行技術培訓，培訓內容包括：設備的正確使用和操作、軟件功能的應用、設備的日常維護和一般故障的排除等，使操作人員對設備的性能有一個全面的認識，熟練操作整套設備及軟件，并能對一般故障進行處理，為參與培訓的人員提供要的技術指導。
