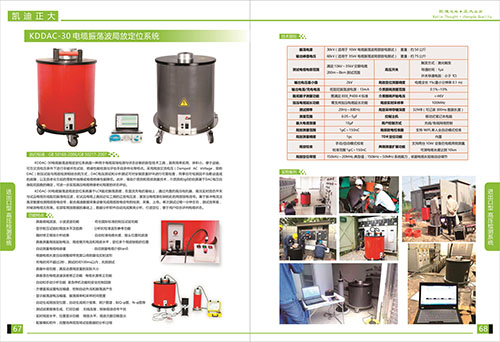

上次給大家介紹了蓄電池維護檢修設備KDZD886蓄電池充放電一體機和KDZD887直流系統綜合特性測試儀，今天給大家介紹的主角是KDDAC-30電纜振蕩波局放定位系統

KDDAC-30電纜震蕩波局放定位系統是一種用于電纜現場檢測與狀態診斷的新型技術工具，具有簡單實用，體積小，重量輕，便于運輸，可在交流電壓條件下進行非破壞性試驗，絕緣性能檢測與評估手段多樣化等特點，采用局放交流電壓，簡稱耐壓試驗與局放檢測相結合方式，DAC電壓測試和分析測試可對安裝質量好壞進行可靠檢查，同時也可檢測因不當敷設造成身阻尼因數的確定，可進一步實現高壓電纜絕緣老化程度的狀態評估。

KDDAC-30電纜故障振蕩波局放定位系統基于LCR阻尼振蕩原理，在直流充電的基礎上，通過內置的高壓電抗器，高壓實時固態開關與試品電纜形成阻尼振蕩信號，配合高速數據采集設備完成局部放電信號的檢測，采集，上傳。單次測試過程一分鐘左右，測試效率高，對被測電纜無傷害，在獲取局放數據的基礎上，數據·分析軟件自動完成聚類分析，行波定位，便于用戶綜合評判電纜狀態。

KDDAC-30電纜震蕩波局放定位系統具備頻率波，小波濾波功能，符合國際標準耐壓試驗功能，顯示耐壓試驗時局放分析結果，自動校準電纜長度，接頭位置和波速，隨時修正局放分析結果，自動校準電纜長度，接頭位置和波速，具備測量局放起始電壓，局放熄滅電壓和局放水平，定位多個局放缺陷位置，自動測量電纜電容量，自動測量電纜介損，根據電纜長度自動調整頻寬度以得到較好反射波形，充電時間不超過2秒，測試時間100mins以?xún)?nèi)，無損測試，具備補償功能，真實還原局放量的實際大小，具備混合電纜波速誤差修正功能，電纜長度修正功能，自動和手動分析功能，緊急停機功能和安全控制回路，方便直觀設置電壓幅值，控制自動升壓和振蕩波產生，顯示震蕩波電壓幅值，振蕩頻率和采樣時間寬度，自動生產局放定位圖，自動生成統計報表，統計圖譜，測試結果報表生成，打印功能，無線連接，排除現場信號干擾，實時局放水平，位置顯示功能，局放水平，局放次數切換顯示，配備模擬軟件，完整地再現現場試驗數據的分析過程。

震蕩電源輸出峰值電壓：30KV（適用于10KV電纜震蕩波局部放電測試） 重量約50公斤，60KV（適用于35KV電纜震蕩波局部放電測試）重量約：75kgG公斤 測試電纜電容范圍：滿足10KV-35KV交聯電纜200m~8km測試范圍，高壓開關：觸發方式：激光觸發，導通時間1微法，開關導通電阻：小于1歐姆，輸出電壓最小值：2KV，局部定位測量精度
