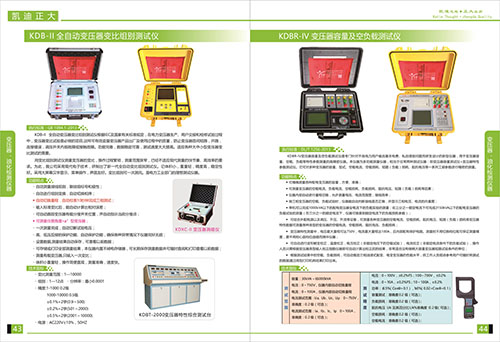

《2018產品選型手冊開始發行了》變壓器，油化檢測儀器系列選型

上一次給大家介紹了變壓器，油化檢測儀系列中KDZR系列變壓器直流電阻測試儀和KDZRS-20變壓器直流電阻測試儀(三通道)，今天要介紹的主角也是變壓器，油化檢測儀器中KDB-II自動變壓器變比組別測試儀和KDBR-IV變壓球容量及空負載測試儀

首先我們來介紹KDB-II自動變壓器變比組別測試儀，KDB-11自動變壓器變比組別測試儀是根據ICE及國家有關標準規定，在電力變壓器生產，用戶交接和檢修試驗過程中，變壓器變比試驗是做的項目這樣可以有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障，功能完善，數據穩定可靠，測試速度大大提高。適應各種大中小型變壓器變比測試需要。用變比組別測試儀測量變壓器變比，操作過程繁瑣，測量范圍狹窄，已經不適應現代測量的快節奏，高效率的要求。為此，沃茨采用現代電子技術，研制出新一代自動變比組別測試儀，它具有體積小，重量輕，精度高，穩定性好。采用大屏幕漢字顯式，菜單操作，界面友好，變比組別可一次完成，是電力工業部門理想測試儀器。

KDB-II 自動變壓器變比組別測試儀具有自動測量接線組別，聯結組標號和極性，自動進行組別變換，自動校表10秒鐘完成三相測試；輸入標準變比后，能自動計算出相對誤差；可自動跟蹤變壓器有載分接開關位置，并自動指示當前分接點，可測量任意角度“Z”型變壓器，一次測量完成，自動切斷試驗電壓；高,低壓反接的保護功能，自動保護功能，確保各種異常情況下儀器完好無損；設置數據，測量結果自動保存，可查看以前數據；可存儲或打印全部測量結果，本儀器內置不掉電存儲器，可長期保存測量數據并可隨時查閱和打印查看以前數據；測量有載變壓器，只輸入一次變比；體積小重量輕，操作簡單，測量準確，速度快。變比測量范圍：1-10000，組別：1-12點 分辨率：最小0.0001 精度：1-1000 0.2級

1000-10000 0.5級 ±0.1%+2字（0.9~500）±0.2%+2字（501~2000）±0.5%+2字（2001~10000）

電源：AC220v±10%,50HZ

接下來介紹KDBR-IV變壓器容量及空負載測試儀，KDBR-IV變壓器容量及空負載測試儀是專門針對不良電力用戶偷逃基本電費，私自增容問題而研發設計的新型儀器，用于變壓器容量，空載，負載等特性參數測量的高精密儀器。本儀器為多功能測量儀器，相當于往常兩種測試儀器：即變壓器容量測試儀+變壓器特性參數測試儀。它對多種變壓器的容量，型式，空載電流，空載損耗，阻抗電壓等一系列工頻參數進行精密的測量。

KDBR-IV變壓器容量及空負載測試儀功能特點

可以精確測量各種配電變壓器的容量，方便，準確，可以測量變壓器的空載電流，空載損耗，負載損耗，阻抗電壓，短路（負載）損耗等變壓器特性數據可測量各種類型的變壓器的空載電流，空載損耗，阻抗電壓，負載損耗；變壓器特性測量中，電壓最大量程可達750V,電流最大量程達100A,且內部配有保護電路。測量時不用切換檔位即可保證測量輕度，更不用擔心因檔位選錯而燒壞儀器；可自動進行波形畸變校正，溫度校正，溫度校正，電壓校正（非額定電壓下的空載試驗），電流校正非額定電流情況下的負載試驗），操作人員只需要根據變壓器類型輸入校正指數儀器即可自動計算出校正后的結果，非常適合沒有做稍大容量變壓器短路試驗條件的單位；根據測試結果中的空載，負載，負載損耗，可自動推定三相油浸式配變，電變變壓器的性能水平，供工作人員現場參考用戶可隨時將測試的數據通過微型打印機將結果打印出來。

測試范圍;容量：30KVA~65000KVA  電壓：0~75V，儀器內部自動切換量程，電流：0~100A，儀器內部自動切換量程，電壓測試范圍：Ua,Ub,Uc.Up,0~750V,準確度：0.2級（可選），電流測試范圍：la,lb,lc,lp,0~100A,準確度;0.2級（可選）

測試精度：電壓：0~100V,±0.2%FS;100~700V,±2%
