《2018產品選型手冊開始發行了》電纜，線路測試系統系列

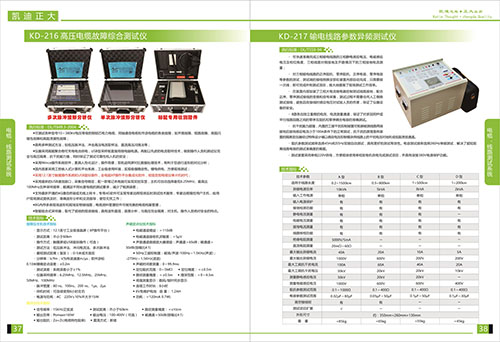

上次給大家介紹了《2018 產品選型手冊開始發行了》電纜，線路測試系統KD-214系列 帶電電纜識別儀以及KD-215電纜故障脈沖定點裝置，這次給大家介紹的是KD-216 高壓電纜故障綜合測試儀以及KD-217輸電線路參數異頻測試儀

首先來介紹KD-216高壓電纜故障綜合測試儀，KD-216高壓電纜故障綜合測試儀可以測試各種型號10~380KV電壓等級的銅鋁芯電力電纜，同軸通信電纜和市話電纜的各類故障，如開路故障，斷路故障，高阻內絡性故障和高阻泄露性故障；具有多種測試方式，如低壓脈沖法，沖擊·高壓電流取樣法，直流高壓閃絡法等；KD-216高壓電纜故障綜合測試儀采用高效聚合物可充電電池供電，USB型采樣板直接用微電腦電源。再配以高新的電流取樣技術做到操作人員和測試儀幾乎與高壓隔離，抗干擾能力強，同時保證測試可靠性和人機安全；采用wince操作系統軟件，更具人性化設計，操作簡便，雙軌跡同屏對比數據處理技術，有利于進行波形對比分析；國內首家采用工控嵌入式計算機平臺系統，工業極使用環境，穩定性強，鋰電池供電，方便現場測試，采用12.1英寸觸摸屏操作系統和USB鼠標操作，全電腦XP操作平臺集成化軟件，徹底告別電纜單機片時代，采用最新USB通信接口，采集信號穩定，配一款筆記本電腦可實現雙控雙顯，主機可自動選擇最低6.25MHz，最高達100MHz五種采樣頻率，能夠滿足不同長度電纜測試要求，減少粗側誤差；

KD-216高壓電纜故障綜合測試儀能夠支持最新開通的4G通信終端或無線上網卡，專用4G軟件可實現專家遠程現場實時測試技術服務，專家遠程操控用戶主機，給用戶現場測試提供及時，準確波形分析和交流指導，8G內存多類現場波形和現場實物接線圖，電纜資料管理軟件可做完善電纜檔案管理，智能組合式采樣器，取代了繁瑣的現場接線，具有波形直觀，容易分析，與高壓幾乎隔離，對主機，操作人員絕對安全的特點。

技術參數

顯式方式：12.1英寸工業級液晶屏（XP操作平臺）

測試距離：不小于60KM

操作方式觸摸屏或USB鼠標操作（可選）

操作方法：低壓脈沖法，沖閃電流法，多次脈沖法

最短測試距離(盲區)：0-5米或者無盲區

分辨率：V/fm;V為傳播速度m/us;軟件游標0.10米精確定點誤差±0.2m

測量誤差：系統誤差小于±1%

儀器采樣頻率：6,。25MHz,12.5MJHz,25MHz,50MHz,100MHz

，脈沖寬度：80ns,100ns,200ns,1us,2us

待機時間：可連續使用6小時左右

電源與功率：AC 220V±10%不大于15w

接下來介紹KD-217輸電線參數異頻測試儀，可快速準確完成三相輸電線路三相靜電感應電壓，電磁感應電壓及相位角度，三相線路對側接地及開路情況的三相接地電流測量，對三相輸電電線倒換全部裝置內部自動完成，只需要接一次線，即可完成大多數測試項目，很大的提高現場測試效率。

在裝置內部加裝了三相大電流繼電器控制測試線路接地，配合正序，零序測試接線的變換和和信號采集，測試過程不需要任何人工倒換測試接線，避免因該接線時感應電壓對試驗人員的傷害，保證設備儀器的安全。

8路各自獨立量程的電壓，電流測量通道，保證了對多回同桿或平行線路回路之間的零序互阻抗和零序耦合電容的準確測試，具有抗干擾性強，內置的工頻干擾抑制裝置可抵御被測線路兩端接地后接地電流小于100A條件下的正常測試，抗干擾的原理是將裝置的隔離變壓器經過特殊設計輔以感應電壓抑制模塊將線路上的干擾電壓對地形成低阻泄放通道。阻抗參數測試頻率選擇45Hz和55Hz雙屏自動測試，具有更好的測試等效性。電容測試率選擇260HZ單頻測試，解決了超短距離線路電容的準確度的難題，測試裝置采用220V供電，方便現場使用單相發電機供電完成測試項目，并具有誤接380V電源保護功能。
