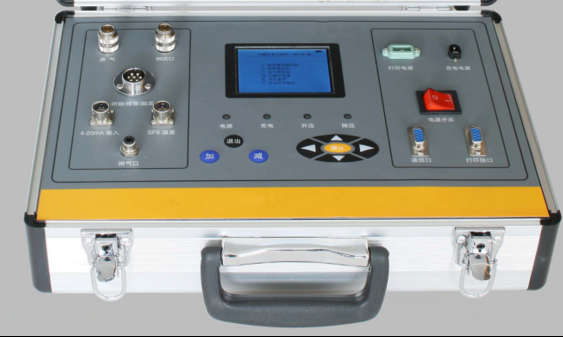

KDJD-A SF6 氣體密度繼電器校驗裝置

KDJD SF6 氣體密度繼電器校驗裝置是一種智能化自動的sf6密度繼電器校驗儀器。該儀器采用單周期指令微機技術，運行速度是普通單機片機的10倍，能對指針式接點輸出及智能式電流輸出sf6密度繼電器進行現場校驗，采用中斷方式對密度繼電器的動作進行實時捕獲，因此該儀器測量更準確及時。本儀器是sf6氣體任意環境溫度下的壓力進行標準換算的一種便捷式校驗儀器，它也可以對sf6密度表，壓力表進行自動校驗

在封閉容器中，一定溫度下sf6氣體壓力可代表sf6氣體密度，習慣上把20℃時sf6氣體壓力作為標準值。在現場校驗時，在不同的環境溫度下，測量的壓力值都要換算成其對應20℃的壓力值，用以判斷sf6密度繼電器的性能

功能特點

能對指針式和電子式密度繼電器進行自動校驗可以在任意環境溫度下對常溫壓力表和密度表進行校驗

可同時測量1~3組（常用或常閉）接點的響應值和恢復值，能適應大多數的新，老式密度繼電器是自動校驗

采用8.4寸超大彩色液晶顯示（選配），電容觸摸操作，漢字操作界面使用簡單方便

測量時儀器同時顯示當前壓力，對應20℃的壓力，環境溫度，解決了sf6密度繼電器現場校驗的難題

測量過程為自動測量，避免了由于人為原因而產生的誤差

可通過RS-232接口（可選配USB）將測試數據上傳到PC機。自動生成專用測試數據表格。也可以通過儀器自帶的微型打印機打印現場測試數據和歷史存儲數據

可以在任意環境溫度下對常溫壓力表核密度表進行校驗

管路全部采用口快速接頭，連接方便而且漏檢率小

內部具有時鐘功能，儀器長時間使用后可對儀器進行校驗修正，以確保儀器的校驗精度

采用高精度壓力傳感器和世界高新的磁流體技術產品

配有多種開關過度接頭，多數開關可以實現不用拆卸進行校驗

技術指標

壓力檢測范圍：0~1.00Mpa

壓力檢測分辨率：0.001Mpa

溫度測量范圍：-50℃~150℃

顯示方式：8.4寸超大觸控液晶屏（選配）

操作方式：中/英文，全觸摸操作（選配）

數據存儲：1000組

工作電源：AC220V±10%

DC:可充電電池8.4V

SF6密度繼電器：單報警，單閉鎖，單報警單閉鎖，單報警雙閉鎖

氣體壓力表：0~1MPa任意壓力點校驗
