KDXZ系列電纜專用便攜式變頻諧振升壓裝置，采用了調節電源的頻率的方式，使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。

KDXZ系列變頻諧振升壓裝置采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了高新的IPM模塊，在最小重量下確保儀器穩定和安全。

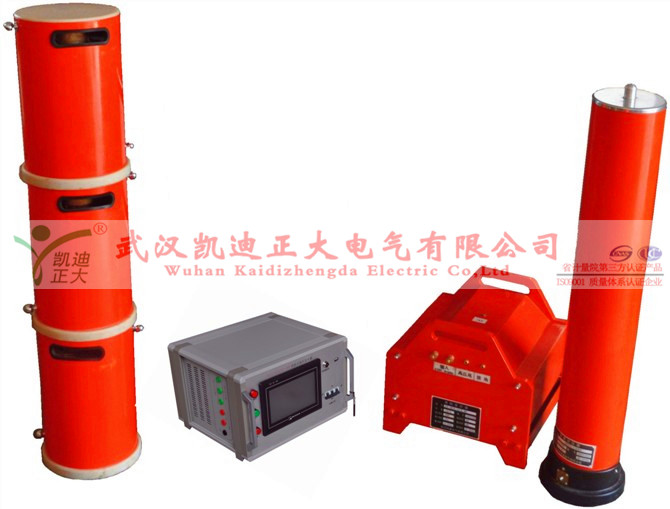

KDXZ系列變頻諧振升壓裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。

KDXZ系列電纜交流耐壓試驗裝置頻率的調節范圍為30～300Hz，符合南方電網公司發布的企業標準《電力設備預防性試驗規程》不但能滿足高壓 XLPE電纜的耐壓要求，而且具有重量輕（單個部件重量不超過30kg）、可移動性好的優點，適宜現場試驗。

該裝置中的諧振電抗器，勵磁變壓器采用干式環氧澆注，適合各類電纜的要求：

  1、具備模式切換，故障提示功能；

  2、2.0倍耐壓，電纜試驗長度可增33%；

  3、多種調頻設置，加快調諧過程；

  4、自動跟蹤并維護穩定試驗電壓；

  5、頻率分粗調和細調，能自動尋找試驗諧振點；

  6、內外部具備特殊減震橡膠支撐腳和保護鋁箱。

詳細參數：

  1、工作電源: 220V/380V ±15% 50HZ ±5%

  2、額度輸出電壓:0～220kV（AC有效值）及以下

  3、輸出頻率:20～300Hz

  4、諧振電壓波形: 正弦波,波形畸變率≤1.0%

  5、滿負載工作時間: 連續工作時間60min

  6、系統品質因素:最大負載下≥20

  7、頻率調節靈敏度: 0.1Hz,不穩定度≤0.01%

35kV及以下電纜耐壓裝置配置表：

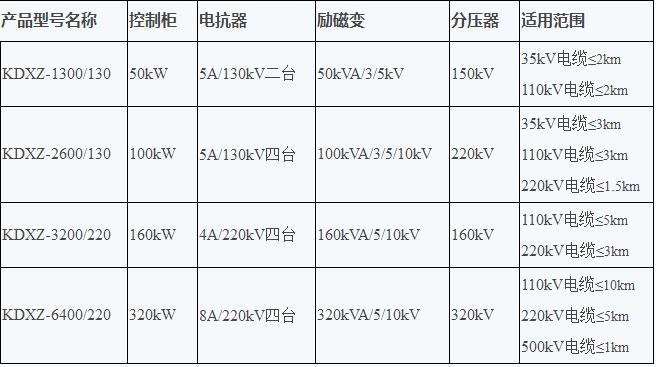

110kV及以下電纜耐壓裝置配置表：
