KDGK-MH高壓斷路器磨合測試系統控制面板以及電源信號接口說明

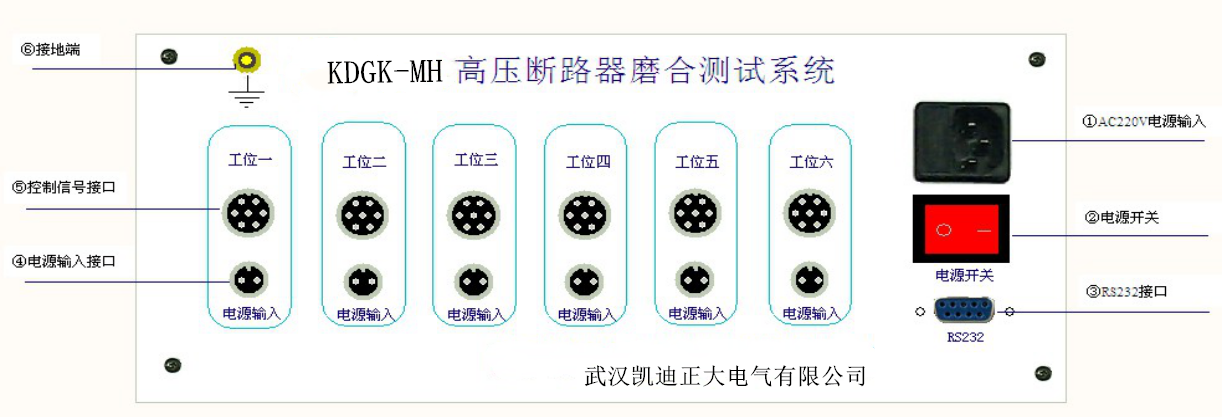

一、面板介紹
1、AC220V 電源插座 （系統電源輸入）
2、電源開關 （系統電源開關）
3、RS232接口 （連接電腦通訊）
4、操作電源輸入 （斷路器操作電源輸入）
5、控制信號輸入輸出口 （控制開關動作，及開關狀態反饋。）
6、儀器接地端 （系統安全地）
二、電源輸入接口說明
1、電源輸入接口每個工位獨立，即工位一輸入為直流所控制的斷路器為直流；工位二輸入交流所控制的斷路器為交流，互不影響。當大多數工位電源相同時可將電源輸入接到同一電源。
2、電源輸入外部需接保險或空開進行短路保護，儀器內部沒有短路保護。
3、電源輸入為交流或直流，最高電壓為240v。
4、直流輸入時1腳為正，2腳為負。如圖2
5、如需控制輸出為觸點信號，無需電壓輸入時，請將電源輸入的1腳和2腳短路，此時輸出為干接點。（如有些永磁機構斷路器控制合分閘為觸點信號控制）
6、電源輸入為直流時可選用本公司的KDZD-20A開關操作電源箱
7、電源輸入為交流時可用交流調壓器。
三、控制信號接口說明
1、各引腳說明
1腳------------------合閘（直流時為正）
2腳------------------分閘（直流時為正）
3腳------------------公共端（直流時為負）
4腳------------------儲能狀態（須接空接點，不能外加電源）
5腳------------------儲能狀態地（須接空接點，不能外加電源）
6腳------------------開關狀態（須接空接點，不能外加電源）
7腳------------------開關狀態地（須接空接點，不能外加電源）
2、合閘，分閘輸出最大電流為10A當開關分合閘線圈電流大于10A時，須外接輔助繼電器
3、開關狀態和儲能狀態的輸入須接空接點，不能外加電源。
4、儲能狀態4腳和5腳可以不接，懸空。
5、電源輸入直流時合分閘輸出為直流，電源輸入交流合分閘輸出為交流。
6、合分閘輸出端不能短路。（需在電源輸入端或輸出端加短路保護）
接線方法：首先將開關狀態信號（6腳和7腳）夾夾在斷路器斷口上（或與斷口狀態對應的輔助開關上），儲能狀態（4腳和5腳）可不接懸空，需要接線時連接到與儲能到位對應的輔助開關兩端（須為空接點不能有電壓），根據需要輸入對應的電源（直流或交流），其中合閘（1腳）連接對應的合閘線圈，分閘（2腳）連接對應分閘線圈，公共端對應負極。如需合分閘控制信號為觸點信號時（部分永磁機構斷路器）請將電源輸入的1腳和2腳短路。將RS232接口連接計算機的RS232接口。(如果計算機沒有RS232接口，可用USB轉串口的連接線。
