CT-100kV電纜局放油杯終端技術協議

    CT-100kV油終端：適用于對500kV及以下交聯電纜按照GB/T11017-2008、GB/T12706-2008和IEC60502-2005標準規定進行交聯電纜局部放電測試和耐壓試驗的成套試驗系統，本系統技術高新，性能可靠，幾乎可以替代進口的相同電壓等級產品。系統包括：高壓調諧電抗器、雙屏蔽靜電隔離變壓器、高低壓濾波器、接觸式調壓器、電壓測量分壓器、高壓校正注入電容器、局部放電檢測儀、局部故障定位儀等。全套系統已在全國三百多家電線電纜生產廠投入使用，得到了用戶的廣泛好評。

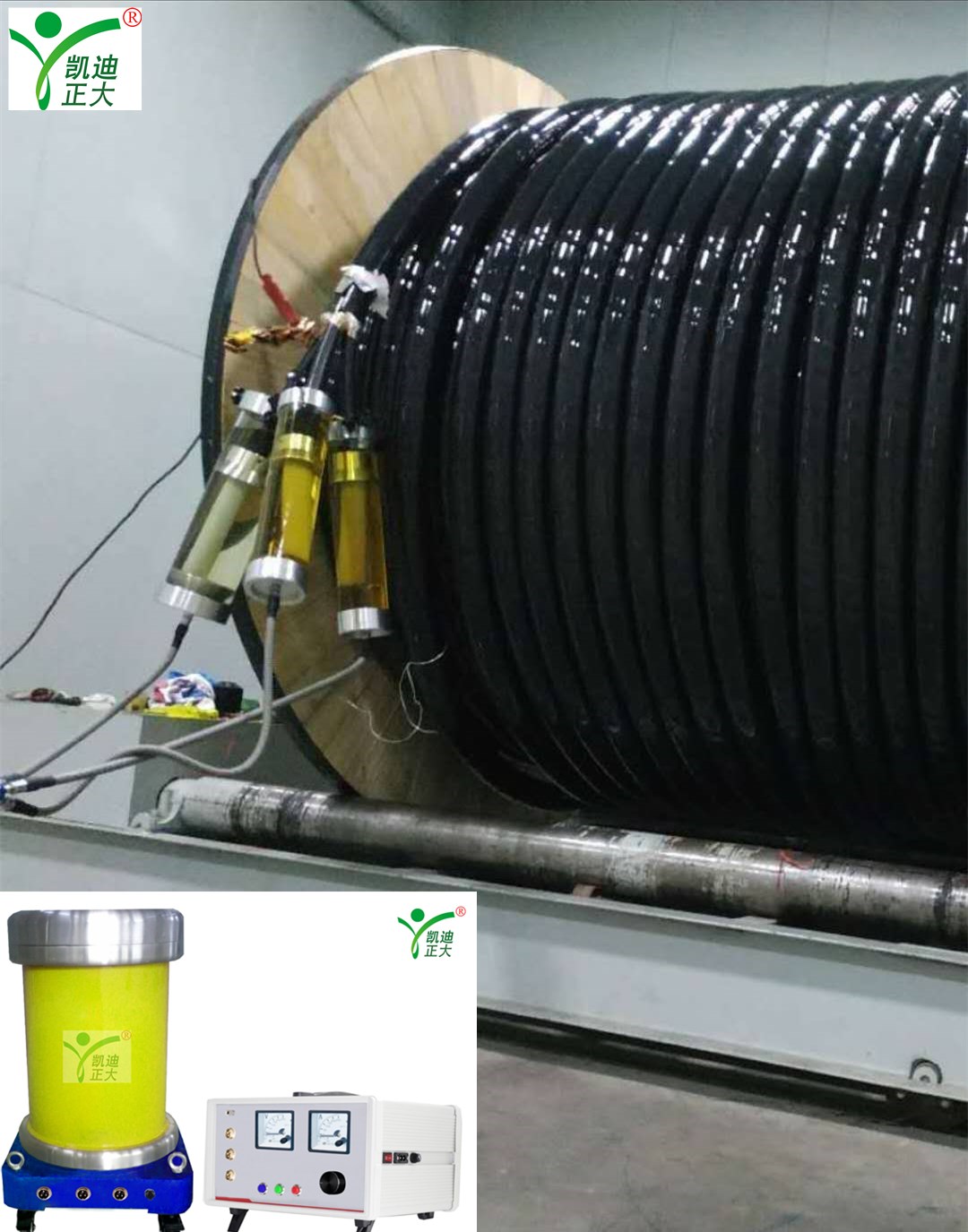

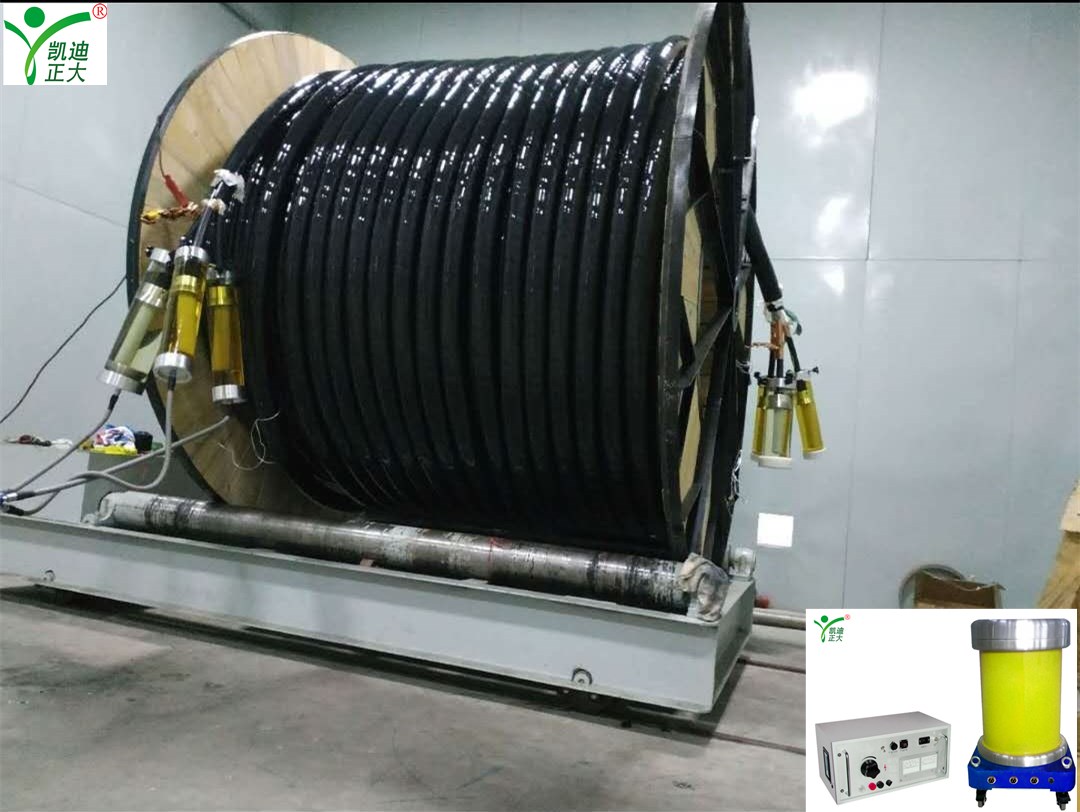

 CT-100kV電纜試驗用油杯終端可對35kV及以下交聯電纜進行出廠局部放電和耐壓試驗，上海電纜研究所高電壓技術設備。

 局部放電水平：80kV時，小于2pC；額定電壓100kV形式：懸掛式；附件：高壓電源連接線。重量：約30公斤（一對）；

冷卻方式：空氣自冷；外形尺寸：直徑160，長650。

3.CT-100kV電纜試驗用油杯終端設備組成

1  有機玻璃筒                       2只

2  應力錐                           3套

3  高壓連接線                       1根

KDZD5020電纜工頻局放試驗系統（電纜試驗終端）主要特點

● 系統設備局放水平可達：≤2PC

● 回路品質因數：Q≥40

● 故障定位精確水平：≤±2.5m(±1%）

● 系統電壓測量精度：≤±3%

● 系統具有定時耐壓，ARC瞬時擊穿保護，過流保護，聯鎖保護及各種限位功能。調諧范可覆蓋成盤電纜長度1000M截面1500MM2的550kV 及以下交聯電纜的局部放電耐壓試驗及故障定位。　

3.系統屏蔽室和控制室主要技術參數

● 接地電阻≤1Ω或沁于工廠變電站接地電阻（在我公司指導下由用戶完成）

● 絕緣地坪電阻≥1000MΩ

● 屏蔽室衰減批示：10kHz-100kHz：60dB-80dB，100kHz-100MHz：70dB-100dB

● 屏蔽室尺寸可按用戶需要確定，墻體為鋼架結構，墻面由鋼板連續焊接而成，外墻表面采用雙層夾芯彩色鋼板裝飾，電動控制室采用雙層夾芯彩色鋼板結構，塑鋼門窗高強度耐磨復合地板

    KDZD5035工頻和直流兩大系列火花試驗機。產品經國家電線電纜檢測中心檢測認證，符合JB/T4278，10-2005標準要求，可以按照國家標準GB/T3048.15-2008,GB/T3048.9-2008及英國標準BS-5099對電線電纜進行在線絕緣檢測。電壓系列：3kV-35kV

　　● 最高檢測靈敏度：≤600μA火花電流

　　● 檢測穩定性：1000pF容性負載下，全電壓放電無誤動作

　　● 最高檢測速度：360m/min

　　● 可抗臨近強干擾電氣設備（如可控硅、高壓放電設備）的強電磁場干擾

　　● 電極長度：300mm
