武漢凱迪為廣州地鐵公司供應全功能測試箱

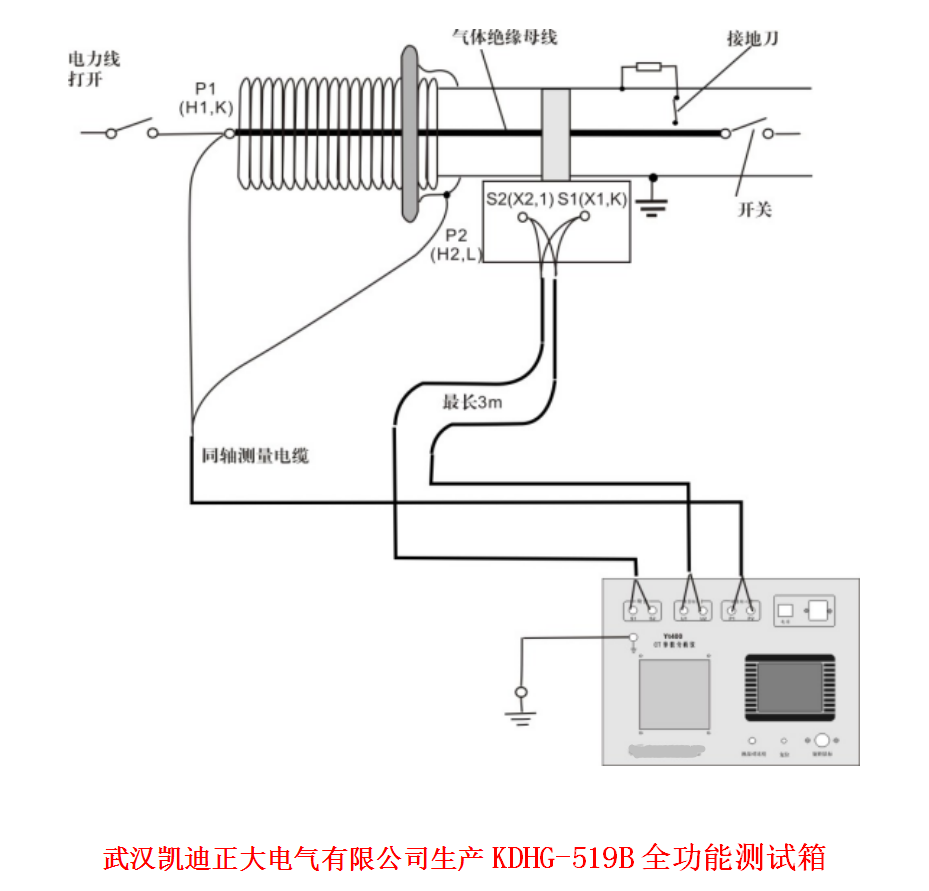

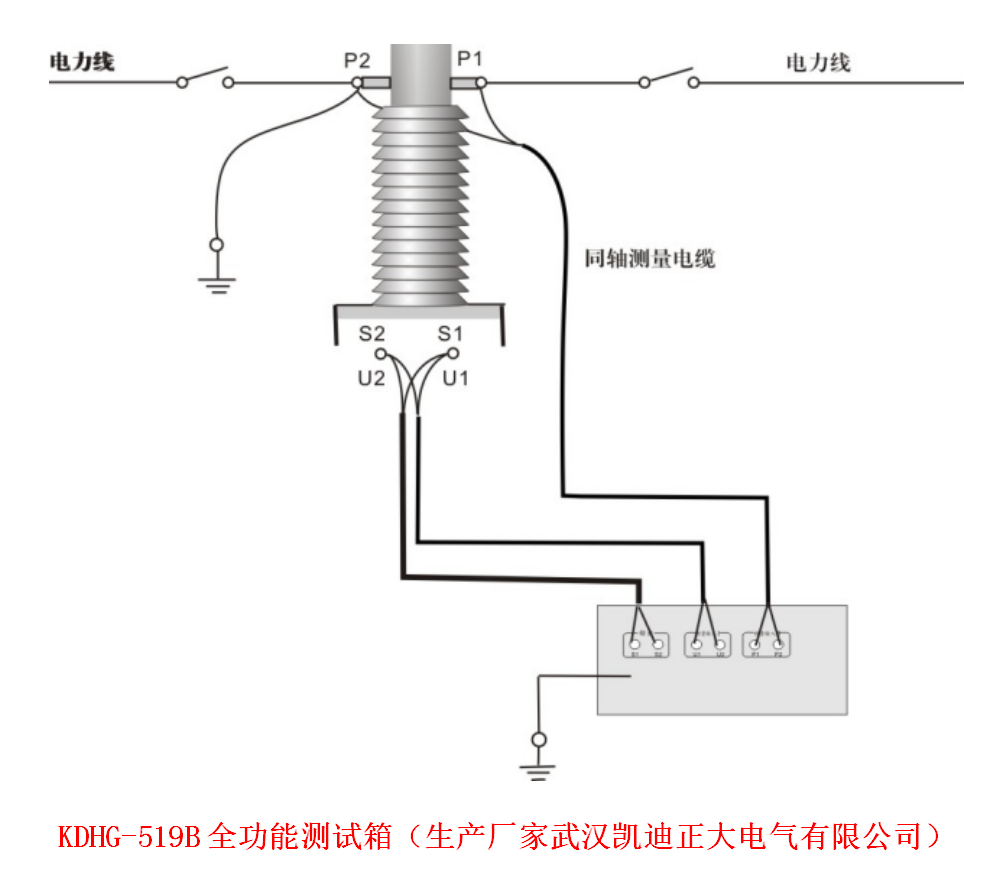

武漢凱迪正大電氣有限公司為國內多家著名變壓器生產商、開關成套設備廠供應專業檢測設備。推薦一款適用于西門子框架斷路器ETU型保護模塊校驗的KDHG-519B全功能測試箱。適用于10KV及以下空氣間隙、電抗器開關、絕緣子串、套管、電力變壓器和互感器等試品進行標準全功能試驗。KDHG-519B全功能測試箱-技術方案。

KDHG-519B全功能測試箱技術參數：1、電源電壓：100 ... 240 V AC；2、頻率：50/60 Hz；3、輸出：（S1、S2）；4、電壓：最大180V峰值；5、頻率0.1Hz-50Hz；6、等效試驗電壓36kV；7、輸出電流：0...150 A / 0…1.5 kA / 0…15 kA / 0…150 kA可選；8、功率：85VA；9、質量：7kg（不含附件）；10、尺寸：（WxHxD）460 x 360 x 135 mm。（需要第三方檢測）11、適用于西門子框架斷路器ETU型保護模塊校驗。

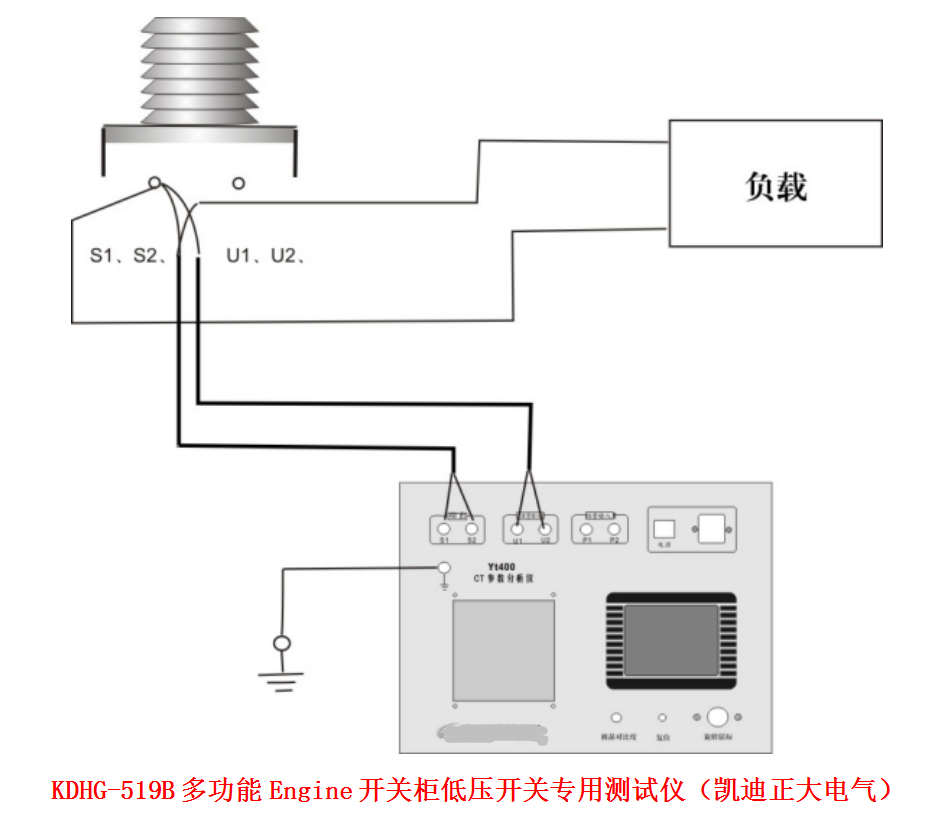

KDHG-519S多功能Engine開關柜低壓開關專用測試儀：連接KDHG-519S多功能Engine開關柜低壓開關專用測試儀的等電位地端子到保護地。 解開負載與CT的S1（X1,K）的連線。連接CT參數分析儀 的“S1、S2”及“U1、U2” 測量輸入端口Ⅰ到解開的負載端和CT的二次側端子 S2 (X2, l))。

 KDHG-519S多功能Engine開關柜低壓開關專用測試儀技術參數

1、電源電壓：220V±10%；頻率：50Hz±1Hz。電源保險：10A。

2、發生器輸出（S1、S2）電壓： 最大180V峰值；頻率0.1Hz～45.5Hz；等效試驗電壓30.0kV。輸出電流：5A，峰值15A。輸出功率：500VA，峰值功率1500VA。

3、測量輸入Ⅰ（U1、U2）電壓范圍：0~200V峰值。.

4、測量輸入Ⅱ（K1、K2）電壓范圍：0~3V有效值.。

5、電阻測試準確度：直阻測試：直阻>100mΩ時，±0.5％讀數±0.5mΩ。直阻范圍：100 mΩ～50Ω。

6、負載測試準確度：負載測試在純電阻的情況下：±0.5％讀數±0.5mΩ。直阻范圍：100 mΩ～50Ω。

7、電壓測試（U1、U2端口）電壓大于5V時：±0.5％讀數±0.01V。

8、質量：11kg。（不含附件）尺寸：（W×H×D）415×300×220  mm。
