智能工頻交流耐壓試驗裝置操作控制臺的性能

    KD2675（100kVA25kV5kV）工頻交流耐壓試驗裝置是根據機械工業部電器研究所對地鐵車輛電機、列車上各種高壓電器、電子設備、電磁接觸器、交流接觸器、電線、電纜及其它儀器和各種材料進行抗電強度（耐壓）試驗，能夠考核被試電器、電子設備的絕緣水平和承受內部和外部過電壓的能力。

也可用于各種電器及電器裝備電纜，市話電纜，照明電纜的生產和出廠成品時的耐壓檢測試驗。在電線電纜生產廠內使用本設備，用于不同電壓等級、塑料絕緣交聯聚乙烯XLPE電纜、充油電纜以及橡皮（PVC）絕緣電力電纜，橡皮電纜（如船用電纜、礦用電纜、油礦電纜以及通用橡軟電纜）。

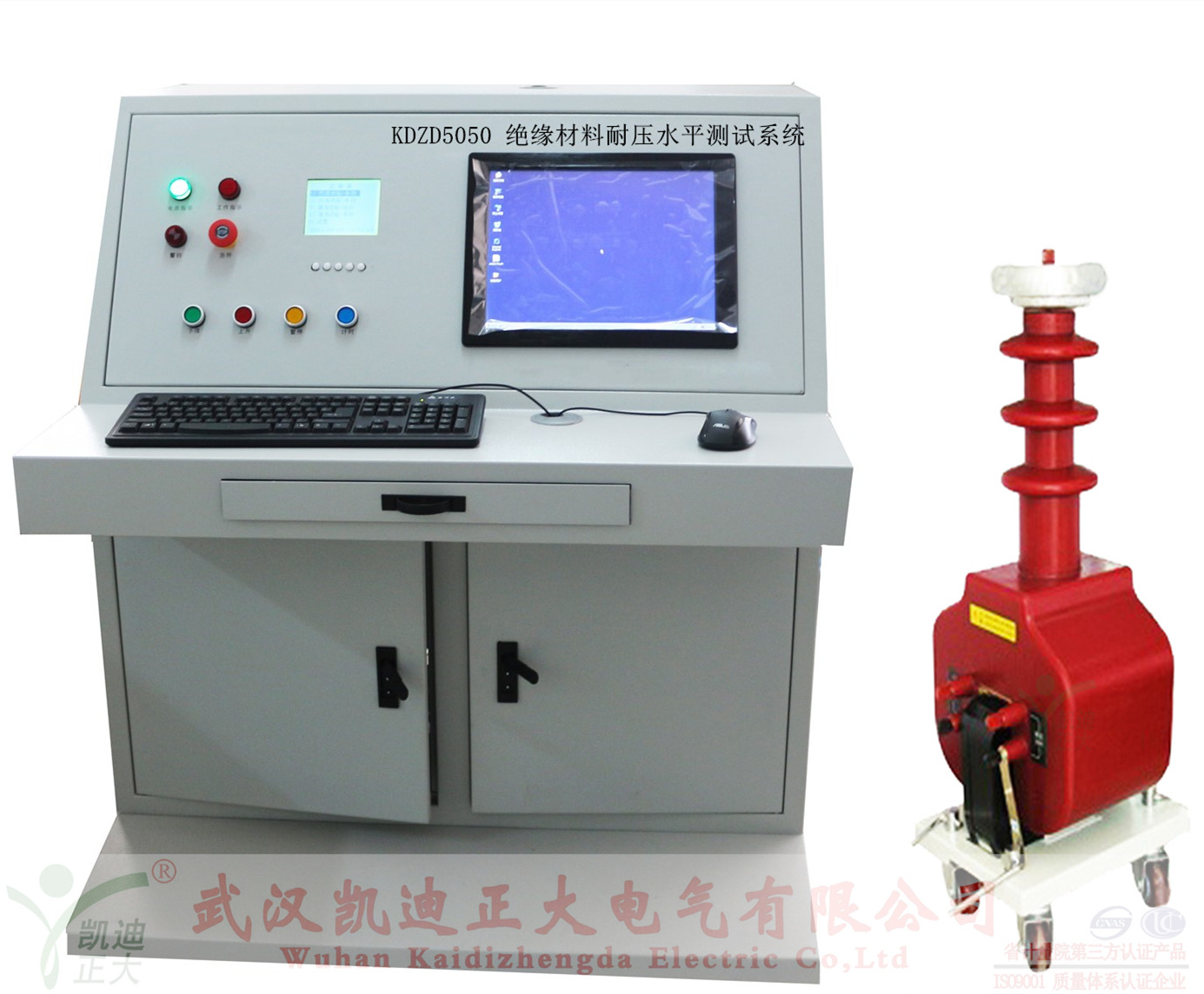

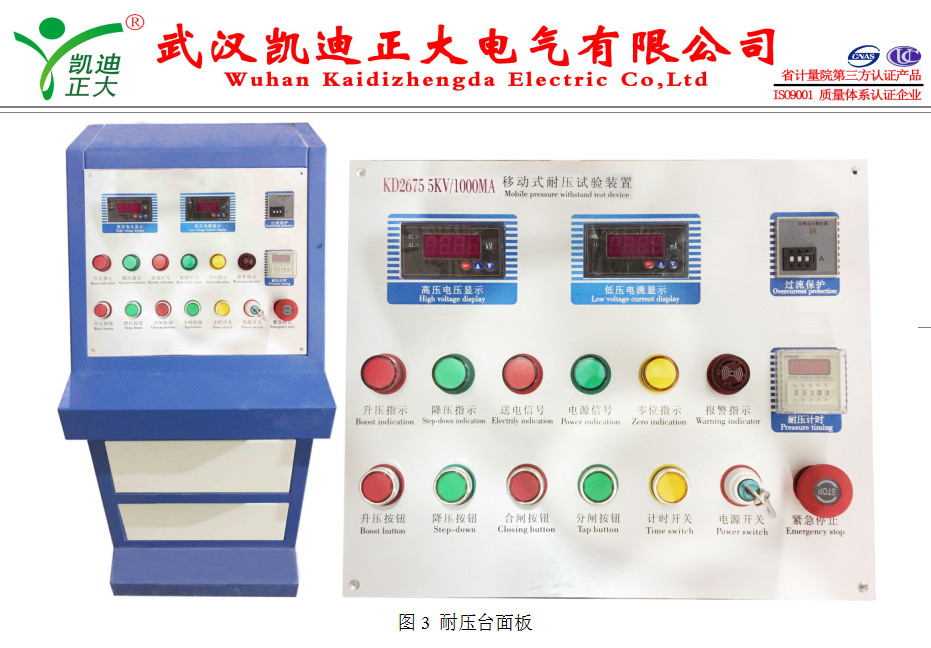

 KD2675 智能工頻交流耐壓試驗裝置又稱移動式耐壓試驗裝置采用變壓器升壓方式，設備含有高壓升壓電路、自動控制電路、采樣比較電路、保護電路、時間預置、漏流預置檢測電路、報警電路等組成部分。主要高壓變壓器、控制柜（TDGz系列接觸式大功率調壓器）及顯示電路組成。采用移動式機柜，使操作簡單方便。

● 電壓、電流、時間、狀態信息及提示信息等數據液晶顯示，讀數清晰、直觀；

● 全中文界面，操作簡單明了，可適應多種應用場合；

● 輕觸式按鍵操作，大多數功能均可通過按鍵設定，提高了產品的安全性、可靠性；

● 全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制(此功能帶密碼保護)；

三、主要性能參數1、操作臺

● 額定容量：100kVA

● 額定輸出電流：250A

● 額定輸出電壓：0-430V

● 輸入電源：AC 380V ±10%；50Hz±5 Hz

● 輸入電流：250A

● 計時長度：0 ～ 9999 S(特殊模式可用于長時間工作)

● 電壓精度：≤1.0% ±1個字(F.S)

● 電流精度：≤1.0% ±1個字(F.S)

2、試驗變壓器：

● 額定容量：100kVA

● 低壓側電壓：400V

● 低壓側電流：250A

● 高壓側交流輸出電壓:35KV

● 高壓側交流輸出電流：2.85A

● 一抽頭電壓：25KV ；抽頭電流：4A

● 二抽頭電壓：5KV； 抽頭電流：20A

● 測量電壓：100V

● 阻抗電壓:8%

● 輸出電壓波形:正弦波

● 變比誤差：＜±1％

● 波形畸變率：≯3%

● 允許連續滿負荷工作時間：≮1-2小時（溫升50℃）

● 空載損耗:0.2%-0.35%

● 電壓測量精度：1.0 ％FS ±3 字

● 電流測量精度：1.0％FS ±3 字

KD2675 智能工頻交流耐壓試驗裝置裝箱請單

1、KDYD智能工頻耐壓試驗裝置操作箱1臺

2、100kVA/5kV/25kV油浸式交流試驗變壓器1臺

3、100kVA控制柜（TDGz系列接觸式大功率調壓器）

4、25平方純銅接地線1根

5、AC220V/380V電源線、測試連接線（電壓型、電流型）1套

6、凱迪文件袋（產品說明書、打印機說明書、打印紙、保險管、合格證/保修卡/第三方計量證書）1套

7、交流AC30kV高壓線12米

8、交流AC整流直流DC硅管1條

9、高壓儲能直流DC30kV3uF脈沖電容1支

10、主板上的三個小繼電器（共3個）主機調壓器擺放在一二樓，高度在5米左右需要考慮連接處，用瓷瓶或用橡膠管都可以。
