在局放測試過程中，空間干擾由于它的無處不在、隨機性和來源難以確定，所以它對局放測試的影響是最難排除的，常常是由于空間干擾的存在，使我們對局部放電波形的判斷無從下手，有時甚至將局放信號淹沒在干擾信號中，無法識別和測量。如何排除空間干擾，特別是那些對局放測試要求較高的場合，我們就不得不采用全屏蔽的辦法了，也就是將整個測試系統與外界信號用電磁屏蔽的辦法進行徹底的隔離，使外界電磁信號對局放測試的影響降到最低的程度。
我們具有多年生產制作屏蔽室、無局放測試設備的經驗，向貴公司提供高壓開關柜等絕緣產品局放測試用的局放試驗屏蔽室。系統能保證局放試驗系統安裝后的系統噪聲水平≤1pC，并滿足GB12190-90國家標準的要求。
為了滿足局放試驗系統安裝后的全天候系統噪聲水平≤1pC，整個系統需要配備10KV的獨立電源及獨立良好的接地系統（接地電阻≤0.5Ω,由賣方提供技術圖紙及指導,由需方負責材料采購及施工）。根據貴方現場的實際現有的接地情況，我們建議貴方重新打接地樁，和現有接地分開。另外因屏蔽大門為氣囊式,須具備氣源(氣源的壓力為1.5公斤).。

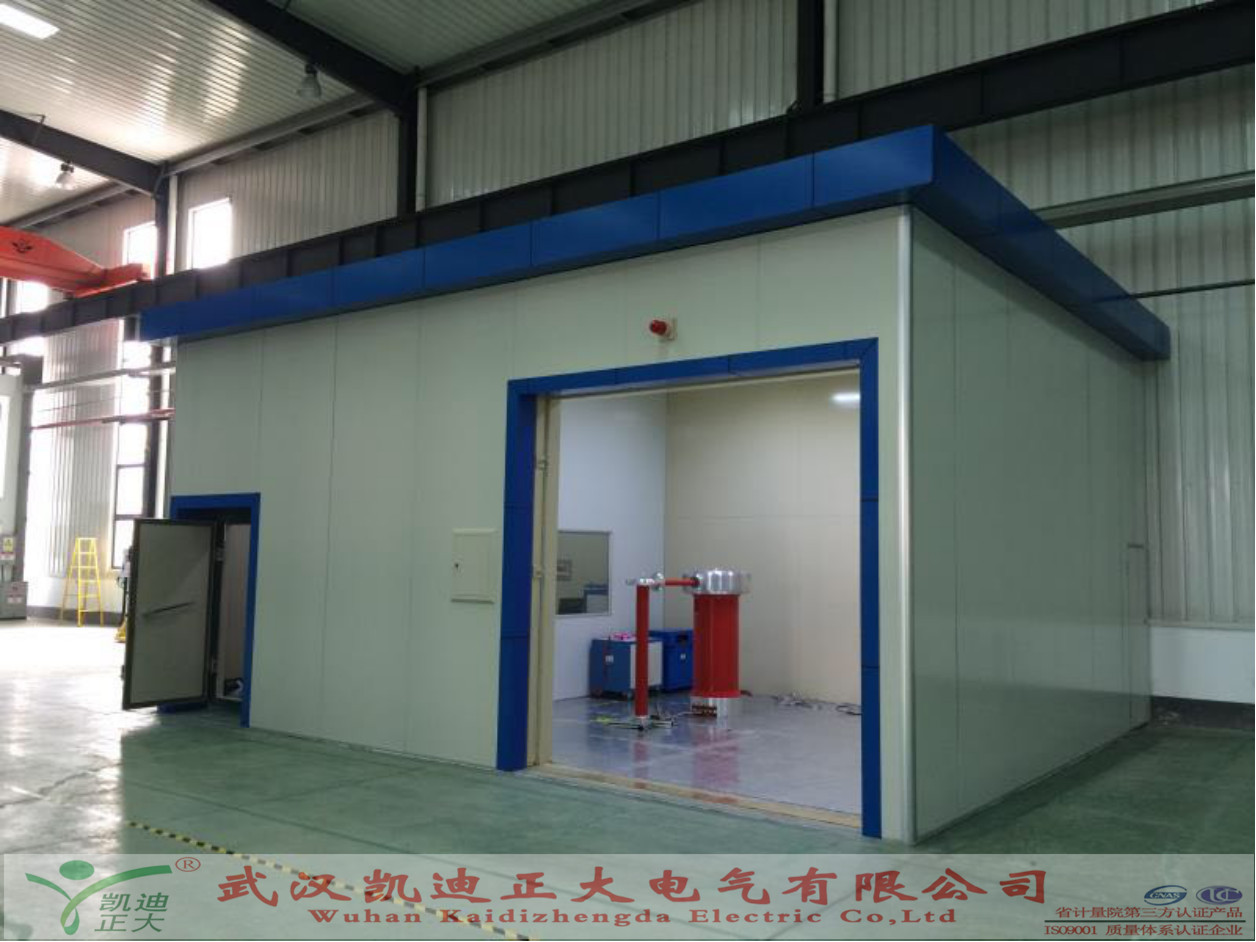

二、屏蔽大廳技術方案
1、由型鋼構成的加強型框架，墻面為寶鋼2.0m/m厚冷軋鍍鋅鋼板經折邊后用CO2保護焊在現場焊接再拼裝。
2、屏蔽大廳內尺寸：8米×5米×4米
3、屏蔽室外墻結構：外墻體采用鋼結構框架形式、外墻體采用優質彩色夾芯企口鋼板
4、充氣銅箔接觸型屏蔽、電動門，屏蔽性能高門縫用IEEE 299測量標準“小環法”（測量距離300mm）衰減達40dB以上，外型尺寸：3.0米×3.0米。
5、屏蔽小門：采用鈹青銅彈簧片插拔式結構
6、外型尺寸：0.9米x 1.9米
7、絕緣地坪：用8mm厚的PP板將屏蔽室與大地隔離按圖施工。
8、外型尺寸：8m x5m絕緣平鋪地平面，屏蔽室安裝在絕緣地坪上。
9、檢測地坪方法：絕緣電阻為>1000MΩ。
10、平面布置示意圖-圖紙僅供參考
三、屏蔽室尺寸
1．屏蔽室外型尺寸
長(M)寬(M)高(M)
屏蔽房 8 5 4
控制室 2.5 5 4
2．屏蔽室門的尺寸
高壓大廳門 3(M)x 3(M)高
控制室屏蔽門 0.9(M)x 1.9/(M)
鈹青銅彈簧片插拔式結構
四、技術指標：
1、屏蔽室性能：屏蔽衰減效果
屏蔽室在高頻繁10kHz至幾十MHz范圍內能達以下的屏蔽效果：
磁場：>60dB 在頻率10kHz…100 kHz
電場：>60dB 在頻率1kHz…1GHz
2、絕緣隔離層絕緣指標：>1000MΩ
3、整體系統背景噪聲水平≤1pC
五、控制室的結構
控制室設置在屏蔽室內，墻體為優質彩色夾芯鋼板結構，控制室地面采用優質復合地板，控制室玻璃采用全透明屏蔽夾絲玻璃。
六、屏蔽室、控制室的照明、空調、電源要求
1、屏蔽大廳照明：在內墻頂部安裝300W白織燈共4盞（用電線穿管）作為屏蔽室照明。
2、控制室照明：控制室用100W白熾燈2盞
3、控制室設置1.5匹空調1臺帶濾波器（濾波器采用220V10A壹只）
4、控制室內安裝單相，三相插座各2個、10A配電箱1個（濾波器采用380V/60A壹只）。
5、通風：（波導窗）300x 300 mm 2個設于屏蔽室內。
6、電氣保護：緊急切斷按鈕，安全回路，警示燈：
7、警示燈：裝在屏蔽大門的上方，開門關門時紅燈亮。
8、門聯鎖開關：在試驗升壓時若私自打開屏蔽室大門、控制室的門高壓電源將會自動切斷，以保證人身安全。
9、緊急切斷按鈕：設備上設有急停開關，試驗系統或程序發生故障時可迅速斷開高壓。
屏蔽室內2個可沖電式應急燈
10、油漆：屏蔽室內墻體包括頂部采用奶白色醇酸乙脂漆，一底二層面漆，共5面底部由需方另行處理。
七、屏蔽性能測量（如果需要報告，由第三方權威機構出具檢測報告，費用由需方自理）
屏蔽室性能（衰減效率）測量將由第三方權威機構出具檢測報告，檢測測量應在大門附近、波導窗、電源進線處，安放位置多點檢測，用IEEE 299測量標準“小環法”（測量距離300mm）。
