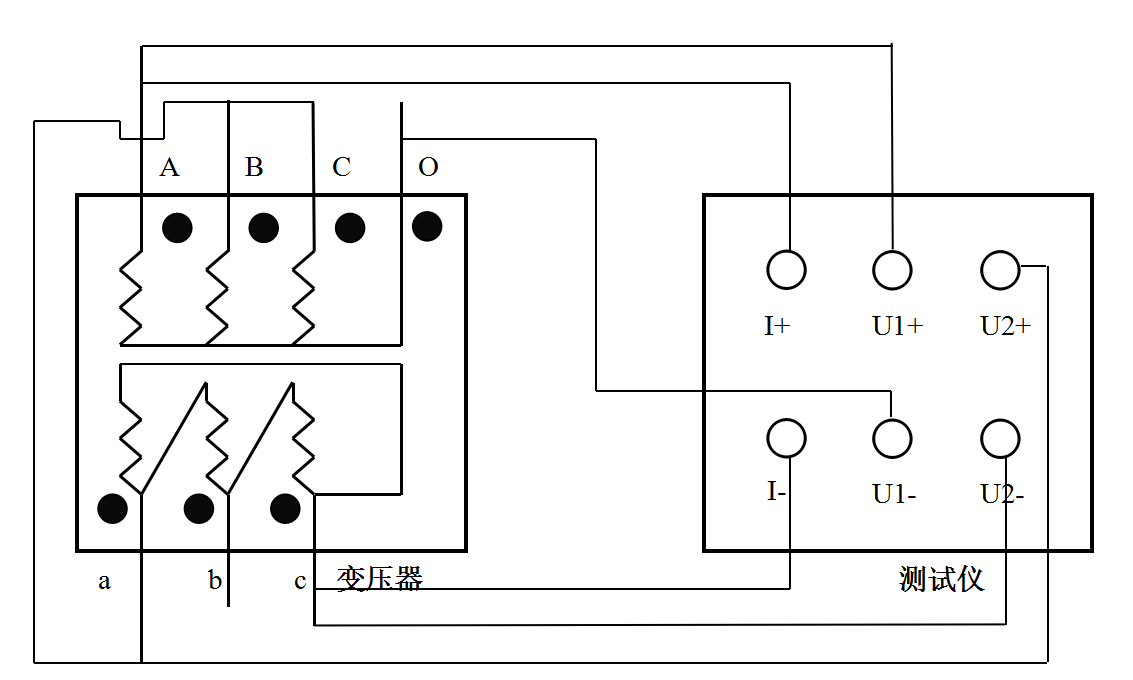

KDZR-10A直流電阻溫升測試儀性能及接線方法

  變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，公司利用自身技術優勢研制了20A雙通道變壓器直流電阻測試儀。KDZR-10A儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、雙通道測量，實時采樣等特點。整機由單片機控制，自動完成自檢、數據處理、顯示、打印等功能，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。

  KDZR-10A直流電阻溫升測試儀輸出電流大，測量范圍寬，體積小，重量輕，操作簡單；雙通道測量，同時測量兩個電阻值；溫升試驗，每隔30秒打印一次數據，操作方便；具有完善的保護電路，可靠性強；具有音響放電報警功能，放電指示清晰，減少誤操作。

KDZR-10A直流電阻溫升測試儀技術參數

輸出電流   20A、10A、5A、2A

測量范圍   20A： 100μΩ～2Ω

           10A： 200μΩ～4Ω

           5A：  1mΩ～8Ω

           2A：  2mΩ～20Ω

分 辨 率   0.1μΩ

測量精度   ±(0.2%讀數+2字)

外形尺寸   390mm×235mm×245mm

儀器重量   13kg
