放電保護測試器是在高壓測試環境下，對被試品的一種保護裝置，也可以根據不同形狀的電極模擬不同的放電現象。根據電極形狀的不同可以分為：尖端電極、平板電極、球形電極，當其與高壓試驗變壓器、控制臺、調壓器、水電阻等組成成套測試設備后，可在工頻高壓試驗時用于高壓測量及保護被試物品之用，也可以根據不同形狀的電極模擬不同的放電現象。

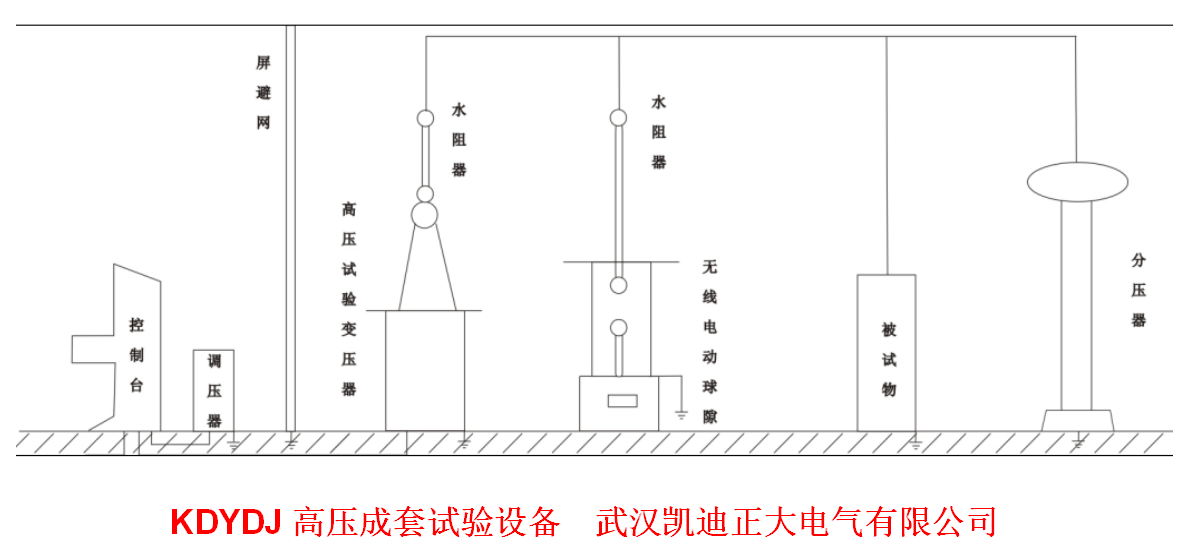

成套試驗設備（包括YDJ高壓試驗變壓器、KDYD控制臺、調壓器、以及球隙器、水電阻、分壓器和被試物）裝配聯結示意圖。

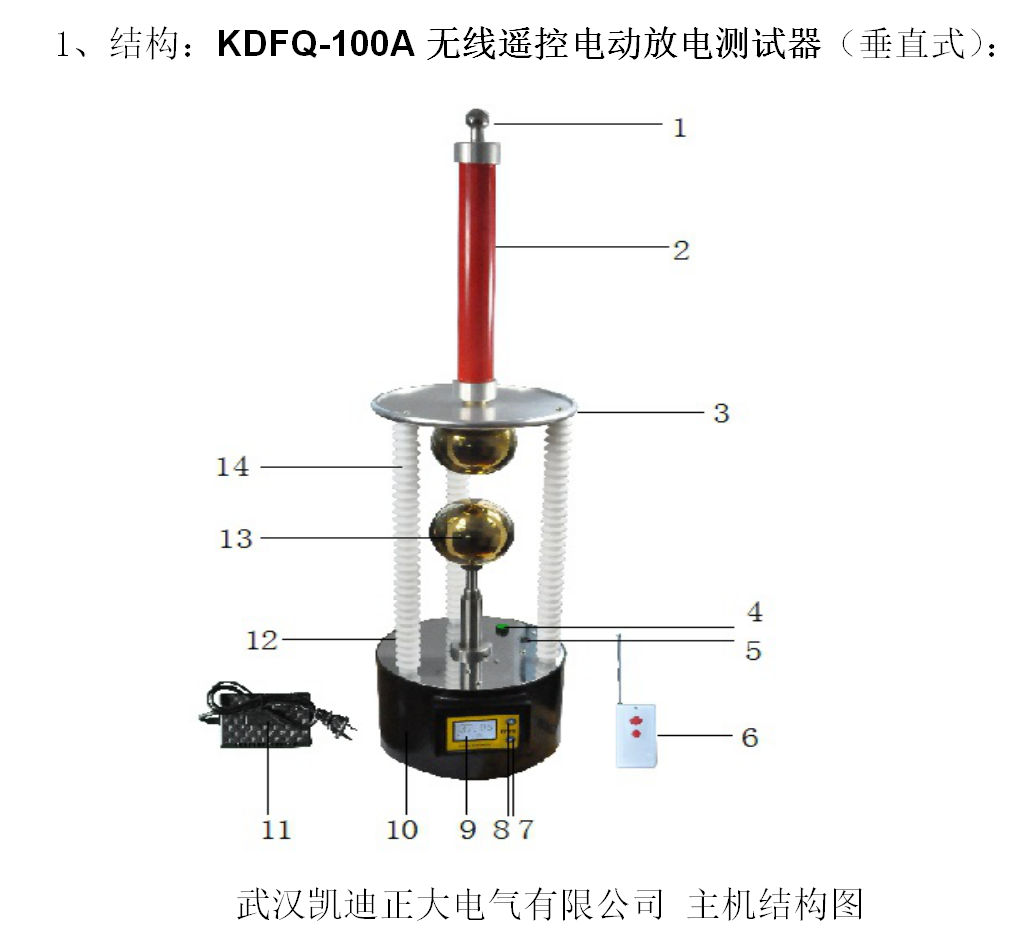

KDFQ-100A無線遙控電動放電測試器（武漢凱迪正大電氣有限公司 ）：垂直式主機結構：均壓球、手動升按鈕、水電阻 、液晶顯示模塊、均壓罩、殼體（內含電機、電池）、電源開關、電源充電器、電源適配器接口、接地柱、無線遙控、高壓電極（根據不同要求，更換不同形狀電極）、手動降按鈕、絕緣支桿、測試電極分類：球形電極（直徑100mm，2只)尖端電極（2只）平極電極（直徑75mm，2只）
KDFQ-100A無線遙控電動放電測試器功能特點
1、智能校準功能：自校準球隙距離，可避免均壓球極因運輸機械松動而造成的誤差；
2、多種調節模式：手動和智能調節球間隙，滿足不同客戶的差異化設置需求；
3、多種操作選擇：遙控與觸控按鍵兩種操作模式，使用更簡單快捷；
4、豐富界面顯示：可視化距離標尺顯示球極運動狀態，直觀的手機式電量指示，動態的升降指示等；
5、安全性高：可在高壓試驗區外通過遙控器調節球隙的間距，避免因手動調節帶來的操作風險；
6、智能預設電壓：可根據均壓球極的距離，計算在參比條件下的放電保護電壓，并實時的顯示；
7、距離超限保護：當裝置超過機械運動上限時，將提供限位保護同時發出警報提示音，防止誤操作造成的儀器損傷；
8、絕緣程度高：采用傘狀高強度尼龍絕緣桿，增加沿面爬電距離，提高縱向絕緣程度；
9、可靠性高：絕緣支撐呈120度均勻水平分布，增強了裝置的牢固性，保證了均壓球的絕對中心水平；
10、高精度采集：兩路高精度AD芯片信號采集，同時取得距離和電池電量信息；
11、頻段免申請：無線通信頻率433MHz，收發距離為500m(空曠可視條件下)；
12、抗干擾性強：系統在氣隙放電擊穿產生的沖擊電干擾和磁干擾不會造成儀器死機或誤動作。
KDFQ-100A無線遙控電動放電測試器 主要技術參數
1、最大遙控距離: 500m（空曠，無干擾）
2、間隙調節精度: 0.1mm
3、間隙調節范圍: 0～45mm
4、耐壓試驗范圍: 0～100kVpp
5、絕緣電阻：2MΩ@DC500V
6、交流耐壓：1500v耐壓1min，無飛弧和擊穿
7、工作電源：鋰電池供電
8、充電電壓：DC12V，2A
9、待機時間：6～8小時
10、使用環境：環境溫度 -10℃～40℃，相對濕度 ≤80%
11、結構形式： 一體便攜式
12、外形尺寸：550 * Φ230
13、重 量： 約10kK
