        0.1HZ超低頻高壓發生器有哪些應用?

        作者:凱迪正大股份來源:武漢凱迪正大電氣有限公司日期:2017-05-15 13:49:00閱讀:

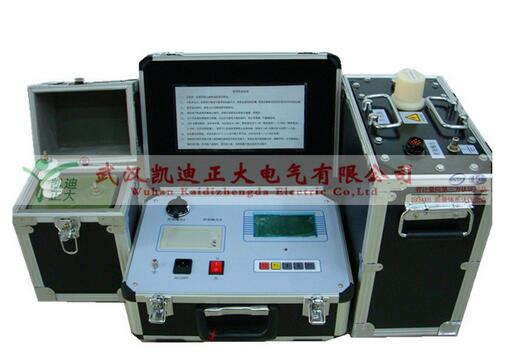

            武漢凱迪正大電氣有限公司推出KDVFL 0.1Hz超低頻高壓發生器結合了現代數字變頻高新技術,采用微機控制,升壓、降壓、測量、保護幾乎自動化,并且在自動升壓過程中能進行人工干預。由于全電子化,所以體積小重量輕、大屏幕液晶顯示,清晰直觀、打印機輸出試驗報告。
            50Hz交流耐壓試驗是鑒定電力設備絕緣強度最有效和最直接的方法。但是,在試驗大容量電力設備時,需要大容量的試驗變壓器,這種變壓器體積大而笨重,搬運很不方便。基于此,用直流耐壓試驗來代替50Hz交流耐壓試驗;然而,由于直流耐壓試驗的局限性,所以有人又研究采用0.1Hz超低頻電壓來代替50Hz交流電壓進行試驗。研究表明,這兩種試驗電壓在迭層復合絕緣上的電位分布(按電容分布)是相同的,因而對絕緣缺陷的檢驗是相同的,即兩者具有較好的等效性,所以它是一項很有前途的預防性試驗項目。目前0.1HZ超低頻高壓發生器在高壓試驗中的應用情況介紹如下:

            1、發電機耐壓試驗。對較大容量的發電機進行工頻交流耐壓試驗時往往需要數百千伏安的試驗變壓器和相應的調壓器,以及巨大的低壓試驗電源,而且這些試驗變壓器的短路容量大,絕緣擊穿時有可能損壞鐵芯,造成檢修困難。如果采用0.1HZ超低頻高壓發生器進行試驗,則試驗 的容量可以減小到工頻的1/500,用3~5kVA容量的0.1HZ超低頻高壓發生器能解決工頻試驗容量數百千伏安的試驗問題。所以我國從70年代開始就廣泛開展這方面研究工作。目前有的單位已將0.1Hz超低頻電壓應用于大容量發電機耐壓試驗中。通過試驗,0.1HZ超低頻高壓發生器檢出端部繞組絕緣缺陷的效果近似于直流電壓,檢出槽部和槽口繞組絕緣缺陷的效果略優于直流電壓而稍遜色與50Hz交流電壓。所以可以用0.1Hz交流耐壓代替直流和交流50Hz交流耐壓。

            2、交聯聚乙烯(XLPE)電纜耐壓試驗。國內外長期以來都是使用直流高電壓對油浸紙絕緣電力電纜進行預防性試驗。研究表明,不宜將這種試驗方法用于檢測交聯聚乙烯電纜缺陷,其主要原因有以下幾個。
           (1)直流高電壓試驗在絕緣中的應力分布與實際交流運行電壓在絕緣中的應力分布是不同的,前者主要按電阻分布,后者主要按電容分布,所以直流高電壓試驗并不能反映交聯聚乙烯電纜的故障及實際運行情況。
           (2)直流高電壓試驗不僅不能有效地發現交聯聚乙烯電纜絕緣中的水樹枝等絕緣缺陷,而且由于空間電荷的作用,還容易造成高電壓電纜在運行條件下擊穿。
           (3)直流高電壓試驗時發生閃絡或擊穿可能會對其他正常的電纜和接頭的絕緣部分引起危害。
           (4)直流高電壓試驗有累計效應,將加速絕緣的老化,縮短使用壽命。
            由于上述原因,人們考慮采用50Hz交流高壓進行試驗,但是,采用這種方法需要笨重的試驗設備,例如,一條1km長的8.7/10kV交聯聚乙烯電纜,其芯一地電容為0.35μF,在工頻額定電壓下電纜的電容電流I=UnωC=8.7×103×314×0.35×10-6=0.96(A),由此可知試驗變壓器的體積甚大,由此就提出采用0.1HZ超低頻高壓發生器進行試驗,由于開發的用于7km以下的20kV電纜做耐壓試驗的超低頻設備全部重量僅為150kg.
        試驗研究認為,對交聯聚乙烯電纜進行耐壓試驗,采用0.1Hz超低頻電壓進行試驗時,其試驗電壓可取為50Hz時的1.5~1.8倍。研究表明,用0.1HZ超低頻高壓發生器進行試驗較50Hz交流電壓易使絕緣缺陷暴露擊穿。
        綜上所述,對交聯聚乙烯電纜采用0.1HZ超低頻高壓發生器進行試驗具有很多優越性。

            3、電力設備局部放電監測。監測高壓電力設備局部放電,目前主要困難是實驗設備容量不足和現場干擾。采用0.1HZ超低頻高壓發生器監測局部放電,不僅可以減小試驗設備容量,而且可以明顯地增強抗干擾性能。對后者,是因為干擾源與試驗電壓在頻率上相差500倍,可有效地抑制干擾源,所以在現場試驗中,是極為有效的抗干擾措施。
        模擬試驗表明,在0.1Hz和50Hz兩種不同試驗電壓下監測高壓電力設備的局部放電,其規律和效果是相似的,只有在氣隙電阻較低時才需要加以校正。

            武漢凱迪正大KDVFL 0.1KZ超低頻高壓發生器功能特點:
            1、電流、電壓數據均直接通過高壓側采樣獲得,所以數據真實、準確。
            2、過壓保護:當輸出超過所設定的限壓值時,儀器將停機保護,動作時間小于20ms。
            3、過流保護:設計為高低壓雙重保護,高壓側可按設定值進行精確停機保護;低壓側的電流超過額定電流時將進行停機保護,動作時間都小于20ms。
            4、高壓輸出保護電阻設計在升壓體內,所以外面不需另接保護電阻。
            5、由于采用了高低壓閉環負反饋控制電路,所以輸出無容升效應。
