如何定位電纜故障？

    武漢凱迪正大電氣有限公司生產的KD-214A帶電電纜識別儀利用脈沖偶合法原理，采用高穩定電路，有限抑制現場的電磁干擾，判斷準確、快速。內部采用大功率隔離變壓器，確保操作者的安全。KD-214A帶電電纜識別儀性能可靠，對于超長電纜也能準確識別，一經推出，在市場上很受歡迎。



    什么是脈沖偶合法？帶電電纜識別儀內的大功率信號發生器發出周期性的脈沖信號，驅動大口徑卡鉗將信號耦合到帶電電纜上，接收機探測加到電纜的特定信號的大小。用接收側卡鉗逐一夾到電纜上，看電流表指針的擺動情況。

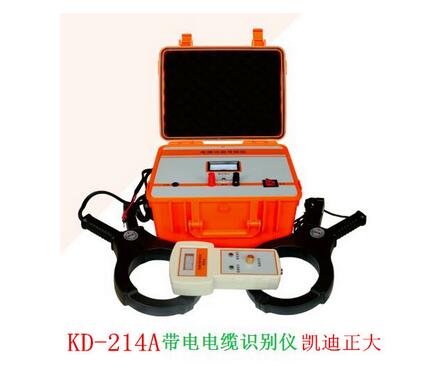

    KD-214A 帶電電纜識別儀由電纜識別發射機，電纜識別接收機、發射卡鉗和接收卡鉗及輸出信號連接線組成。它具有大功率電流脈沖輸出；現場接收信號特征清晰，輕便靈活，靈敏度高，能有效抑制現場工頻干擾；判斷準確、快速；保護電路可靠，不怕輸出短路；大鉗口ф125適合各種截面積的動力電纜；內部具有大功率隔離變壓器，操作者與市電不存在任何電氣上的直接接觸。很大的保證了人身安全。帶電電纜識別時不需要斷開各電纜兩端與變配電設備間的連接，可在電纜處于帶電的狀態下進行在線識別，提高了識別的效率，大大減少了由于停電所造成的直接和間接的經濟損失。

    定位電纜故障電纜故障小技巧:

    電纜故障的發生伴隨電纜的敷設使用而產生，電纜故障的定位隨電纜敷設方式的不同，其定位難度在逐步加大。其中橋架，隧道，溝內明敷方式定位查找相對簡單，直埋方式定位查找難度最大。故障性質簡單時，采用專用電纜故障定位設備，幾十分鐘內即可定位，故障特殊時，往往要花費4-5天，甚至更長的時間進行故障定位。　　

    在利用回波法進行電纜故障定位時， 有時通過轉移故障相，接線方式，往往會將復雜的故障轉變?yōu)楹?jiǎn)單的故障，快速確定故障位置，為現場線路的搶修贏得時間，這對于供電使用部門意義重大。　

    低壓電力電纜一般為多芯電纜，敷設后連續使用中出現故障后，一般都呈現兩芯及多芯相間或相對地短路故障。有時在檢測到某一芯采集到的故障波形不理想時，可考慮將接線轉換到其他故障線芯上進行故障波形檢測，往往會出現意想不到的效果，采集和檢測到的波形，會變得比較典型和規則，于是就能很快確定電纜故障點的具體位置。　

    長期的電纜客戶現場測量過程中發現，小截面銅芯直埋電力電纜(35mm2及以下)及鋁芯電纜發生故障后，可能同時伴隨短路及斷線故障，現場檢測時，根據各故障芯故障性質的不同將短路故障轉換為斷線故障測量，往往會事事半功倍。　　

    對于內襯層采用擠包鎧裝的中壓直埋電力電纜，故障原因大多為外部機械損傷所致，在絕緣線芯發生故障的同時，內襯層可能已經破損。在遇到電纜絕緣故障比較特殊，利用專業電纜故障儀采集波形困難時。可考慮利用聲測法，將高壓脈沖直接施加在電纜的鋼帶和銅屏蔽層之間，往往會很快定點。　

    在現場測量過程我們還發現，在利用聲測法進行低壓電纜故障定點時，將高壓線和地線接在壞相與金屬屏蔽或鎧裝之間時，由于二者絕緣電阻呈現低阻金屬性連接狀態，聲音很小，無法利用探頭進行偵聽定點，效果不理想。通過多次現場實際聽側，發現將放電球隙之間的距離適當加大，同時將高壓和接地線改接在發生故障的兩相之間，往往放電聲會變大，很快確定故障點。





      武漢凱迪正大KD-214帶電電纜識別儀技術參數：

       1.功率：1kVA（斷續瞬時）

       2.脈沖序列：1-2秒間隙調制

       3.鉗口：≥140mm     閉合時內徑≥120mm

       4.識別方式；以表針擺動方向來判斷

       5.靈敏度：6級

       6.外形尺寸：320mmX300mmX180mm

       7.電源：AC220V/50HZ或DC/9V

       8.儀表：0-100mV

       9.重量：3.8kg
