試驗變壓器接線原理圖

    試驗變壓器是做交流耐壓試驗的常用設備。電力設備在運行中，絕緣長期受著電場、溫度和機械振動的作用會逐漸發生劣化，其中包括整體劣化和部分劣化，形成缺陷。交流耐壓試驗是鑒定電力設備絕緣強度最有效和最直接的方法，是預防性試驗的一項重要內容。此外，由于交流耐壓試驗電壓一般比運行電壓高，因此通過試驗后，設備有較大的安全裕度，因此交流耐壓試驗是保證電力設備安全運行的一種重要手段。



    試驗變壓器做交流耐壓試驗主要用于以下方面：

    1、6kV-500kV高壓交聯電纜 的交流耐壓試驗

    2、6kV-500kV變壓器 的工頻耐壓試驗

    3、GIS和SF6開關 的交流耐壓試驗

    4、發電機 的交流耐壓試驗

    5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。

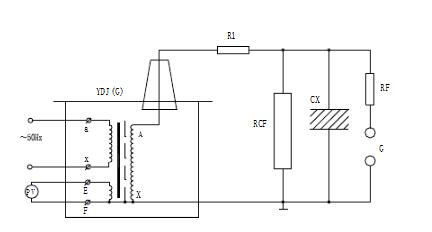

    試驗變壓器接線原理圖如下：

    CX – 被試品

    R1 – 限流電阻 工頻耐壓試驗中限流電阻R1應根據試驗變壓器的額定容量來選擇。如高壓側額定輸出電流在100 – 300mA時，可取0.5 - 1Ω∕ⅴ（試驗電壓）；高壓側額定輸出電流為1A以上時，可取1Ω∕ⅴ（試驗電壓）。常用水電阻作為限流電阻，管子長度可按150KV∕m考慮，管子的粗細應具有足夠的熱容量（水阻液配制方法：用蒸餾水加入適量硫酸銅配制成各種不同的阻值）。

    RCF – 阻容分壓器 在工頻耐壓試驗中，低壓側測量電壓（儀表電壓）不是非常準確的，其原因是由于試驗變壓器存在著漏坑，在這上個漏抗上然存在著壓降或容升，使試品上的電壓低于或高于低壓側測量電壓表上反映出來的電壓。工頻耐壓試驗時，被試品上的電壓高于試驗變壓器的輸出電壓，也就是所謂容升現象。感應耐壓試驗時，試驗變壓器的漏抗須存在著壓降。為了準確測量被試品上所施加的電壓，因此常在高壓側接入RCF阻容分壓器來測量電壓

    RF – 球 間隙保護電阻

    G – 球間隙 球間隙及保護電阻：當電壓超過球間隙整定值時（一般取試驗電壓的110％ - 120％）球間隙放電，對被試品起到保護作用。球間隙保護電阻可按1Ω∕ⅴ（試驗電壓）選取。
