電力單位電纜故障測試方法及檢測儀接線圖

     工礦單位、電力單位、電建等單位避免不了高壓電力電纜直埋、架空、管道走線長時間運行、人為因素引起的故障、二次損傷等問題，那么電纜潛在的問題在我們無法準確的得到位置怎么辦？武漢凱迪正大電氣有限公司專業研發電纜故障檢測儀多年，KD-216A電纜故障測試儀采用時域反射（TDR）原理測量電纜故障的距離。對于低阻、開路故障，儀器向被測電纜發射一系列電脈沖,有故障的電纜會在故障點產生一個反射信號（如果沒有電纜故障，反射為電纜全長）；對于高阻故障，給電纜上加一沖擊直流負高壓，使故障點產生反射脈沖。我們根據發射脈沖和反射脈沖的時間差及電纜中電波的傳播速度，可測出故障點到測試端的距離為：S=VT/2式中：S代表故障點到測試端的距離；V代表電波在電纜中的傳播速度；T代表電波在電纜中來回傳播所需要的時間。在速度V已知和時間T已經測出的情況下，就可計算出故障點距測試端的距離S 。這一切只需稍加人工干預，就可由計算機自動完成，測試故障迅速準確。

    使用KD-216A電纜故障測試儀故障測試一般分以下幾個步驟：首先摸清故障電纜的基本情況：用搖表及萬用表測量故障電纜的絕緣電阻，并用低壓脈沖測量電纜的全長、是否有斷線、短路等。第二、根據故障的具體情況確定合適的測試方式，測量電纜故障距離。一般我們把斷線故障和直流電阻值在100Ω以下的電纜故障稱為低阻（開路）故障，采用低壓脈沖法測試，其它的故障采用沖閃法或直閃法。第三、探測故障點附近電纜埋設的路徑及深度。最后確定故障點的準確位置。測試前將電纜始端和終端頭的大多數連線斷開。測試系統的面板上有“輸入振幅”和“位移”兩個旋紐，分別用來調整下次采樣的輸入信號幅度和波形的上下位置。

  1、KD-216A電纜故障測試儀低壓脈沖方式：低壓脈沖用于測試電纜中電波傳播的速度、電纜全長、低阻故障和開路故障。

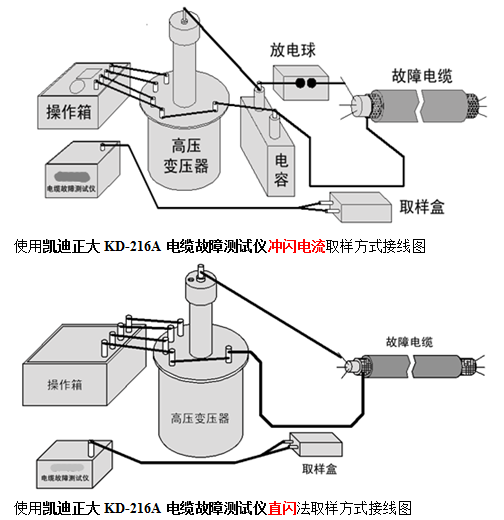

  2、KD-216A電纜故障測試儀沖閃方式沖閃方式用于測試高阻泄漏性故障，大部分電纜故障都可以使用沖閃方式測試。通常采用接線簡單、人身和設備均非常安全的電流取樣法。

  3、KD-216A電纜故障測試儀直閃方式直閃法用于測試高阻閃絡性故障，用直閃法時一定要注意監視高壓電流，以防電流過大而燒壞高壓變壓器。
