電纜故障判定方法

　　確定電纜故障類型的方法是用絕緣電阻表測量線路一端的每一相的絕緣電阻。故障類型通常根據以下條件確定：

　　測量電纜的一個或多個芯線的絕緣電阻，或者芯線與芯線之間的絕緣電阻小于100kQ時，這是低 電阻接地或播故障。

　　測量電纜的一個或多個芯線的絕緣電阻，或者芯線與芯線之間的絕緣電阻低于正常值，但高于 100kQ時，則是高電阻接地故障。

　　當電纜的一根或幾根芯線的絕緣電阻高或正常時，應進行導體的連續性測試，以檢查是否有斷 路。如果有，則表示故障已解決。

　　當搖擺電纜具有不連續的一根芯線或幾根芯線并通過電阻器接地時，將其斷開連接并接地。閃絡故障主要發生在預防性耐壓測試中，并且大多數發生在電纜終端和中間接頭處。有時每隔幾 秒鐘到幾分鐘連續發生多次閃絡

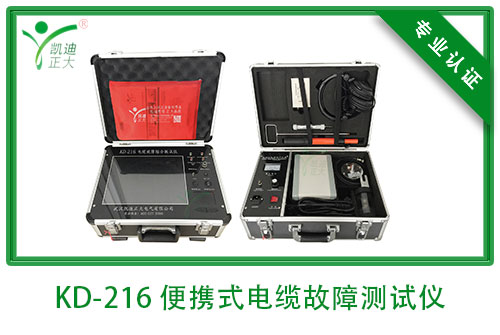

　　KD-216高低壓電纜故障綜合測試儀是我公司精心設計和制造的全新一代便攜式智能電纜故障檢測儀器，本儀器由高智能工業觸摸屏一體化電腦、USB接口的數據采集器、高效聚合物電池及充電適配器和附件等組成。儀器體積小、重量輕、使用簡單、攜帶方便。

　　可測試各種型號35KV以下電壓等級的銅鋁芯電力電纜、同軸通信電纜和市話電纜的各類故障，如開路故障、短路故障、高阻閃絡性故障和高阻泄漏性故障;

　　具有多種測試方法，如低壓脈沖法、沖擊高壓電流取樣法、直流高壓閃絡法等;

　　儀器采用高效聚合物可充電電池供電，采樣板接口為USB型直接用微電腦電源。再配以高新的電流取樣技術，使該系統真正做到操作人員和測試儀幾乎與高壓隔離，抗干擾能力強，同時保證了測試可靠性和人機的安全;
