工頻耐壓及局部放電試驗系統方案

　　工頻耐壓及局部放電試驗系統方案設計前言：對35KV及以下的高壓開關產品進行耐壓測試和局放測量，為順利的進行局放測試，須在以下三個方面做好工作：

　　一、良好的單點獨立接地系統，接地電阻小于0.5歐姆。

　　二、要對空間干擾進行較大的衰減，以降低來自空間的干擾。

　　三、須對試驗系統的電源進行濾波，以降低電源系統的干擾。

　　基于以上幾點，提出了整個測試系統的方案，包括全屏蔽試驗室和局放測試設備。局放測試設備工頻耐壓及局部放電試驗系統方案。

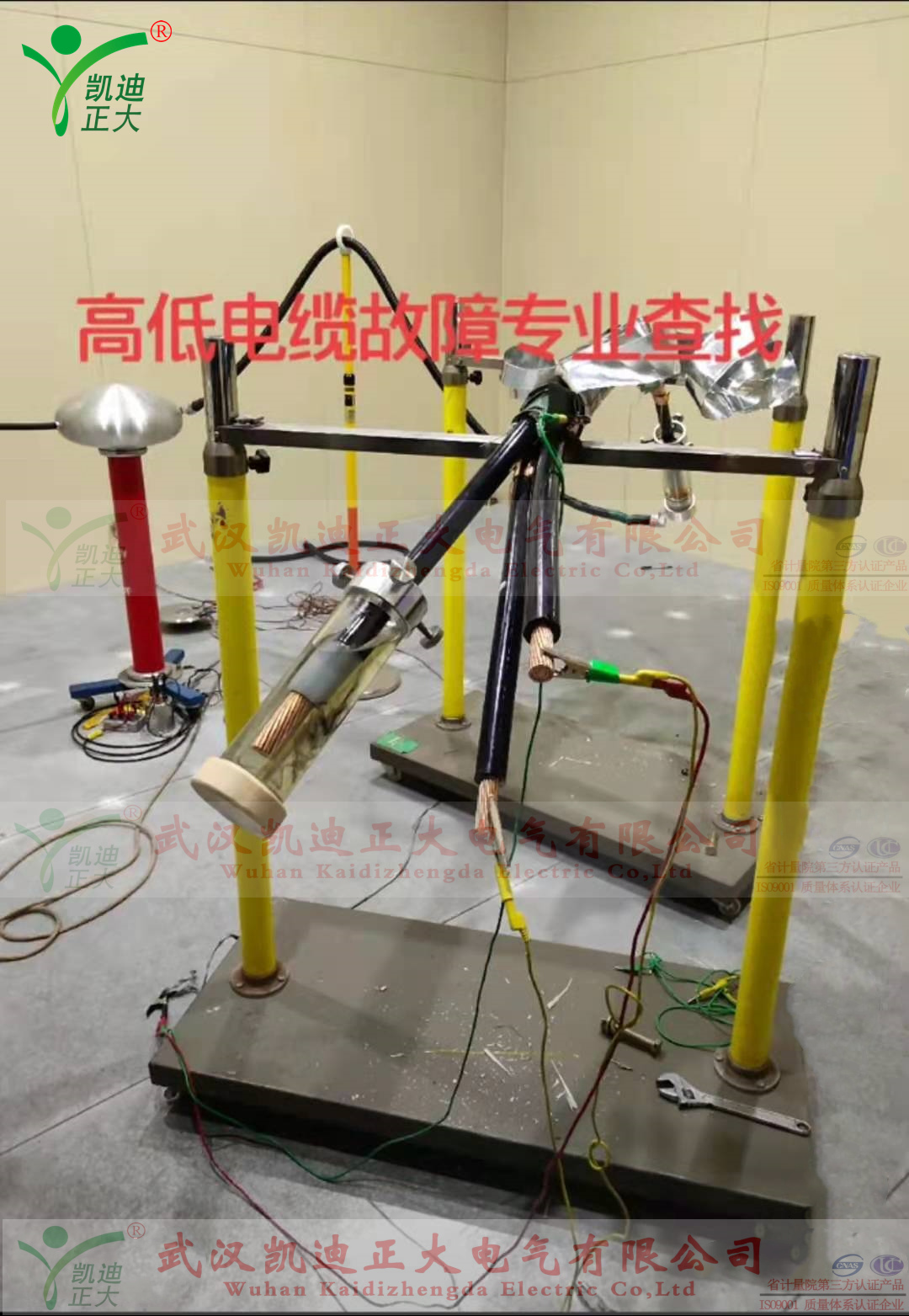

　　KDJF系統說明：該系統采用脈沖電流法檢測高壓電器設備的局部放電量，由控制臺控制調壓器和變壓器在試品的高壓端產生測試局放所需的預加電壓和測試電壓，通過無局放藕合電容器和檢測阻抗將局部放電信號取出并送至局部放電檢測儀顯示并判斷和測量。系統中的高壓電阻為了防止在測試過程中試品擊穿而損壞其他設備，兩個電源濾波器是將電源的干擾和整個測試系統分開，降低整個測試系統的背景干擾。

　　KDJF系統參數配置：變壓器的規格為150KV/20KVA,與之相適應的調壓器.控制臺.隔離濾波器的容量為20KVA,而無局放藕合電容器的電壓等級為150KV,電容量為500P.儀器側的濾波器為220V/220V, 容量為1KVA.


　　說明：以上配置為局部放電測試系統所需系統，可適應一般現場環境(獨立的試驗室及獨立的接地系統，接地電阻小于0.5歐姆)。
